En la gestión de fluidos industriales, la integridad del aislamiento del sistema depende completamente de la especificación correcta de los mecanismos de cierre. Una válvula de compuerta sirve como barrera principal para permitir o impedir el flujo de líquidos y gases, proporcionando un sello hermético y un camino sin obstrucciones cuando está completamente abierta. Especificar el tipo de válvula incorrecto o no alinear la metalurgia de la válvula, el diseño del casquete y la selección de internos con los parámetros del sistema provoca fugas catastróficas, desgaste prematuro del asiento y costosos tiempos de inactividad no planificados. Los ingenieros de campo frecuentemente encuentran fallas causadas por una mala aplicación, particularmente cuando las válvulas de aislamiento no se someten de manera inadecuada a condiciones de estrangulamiento.
Más allá de las definiciones básicas, esta guía proporciona un marco de evaluación técnica para que los equipos de ingeniería y adquisiciones determinen aplicaciones exactas, evalúen los estándares de la industria y mitiguen los riesgos operativos. Examinaremos las variaciones mecánicas, los requisitos de materiales y los mandatos de cumplimiento que dictan la implementación exitosa de válvulas en las industrias pesadas.
Funcionalidad de aislamiento estricto: las válvulas de compuerta están diseñadas exclusivamente para operaciones completamente abiertas o completamente cerradas; utilizarlos para estrangular el flujo garantiza un desgaste acelerado y una ineficiencia del sistema.
Metalurgia para aplicaciones específicas: Las características del medio dictan la elección del material, lo que hace que configuraciones como la válvula de compuerta de acero inoxidable API 600 no sean negociables para entornos petroquímicos corrosivos o de alta presión.
La estandarización impulsa la confiabilidad: el cumplimiento de los estándares API, ASME y AWWA garantiza un rendimiento predecible y una gestión de costos del ciclo de vida.
La investigación de proveedores es fundamental: asociarse con un fabricante de válvulas de compuerta establecido con control de calidad y protocolos de prueba transparentes (por ejemplo, API 598) es esencial para mitigar los riesgos de cumplimiento y la cadena de suministro.

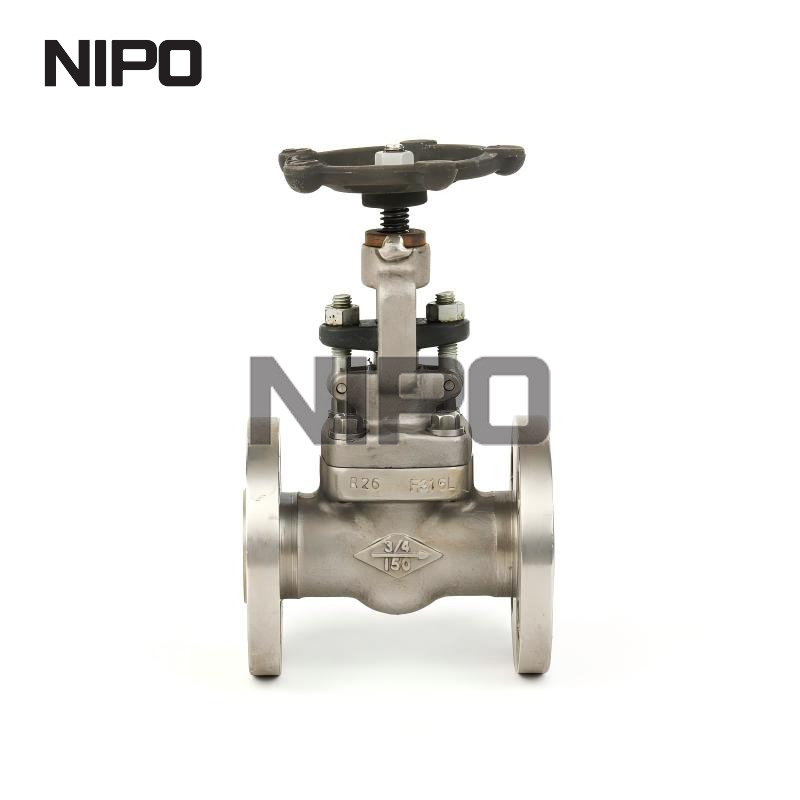

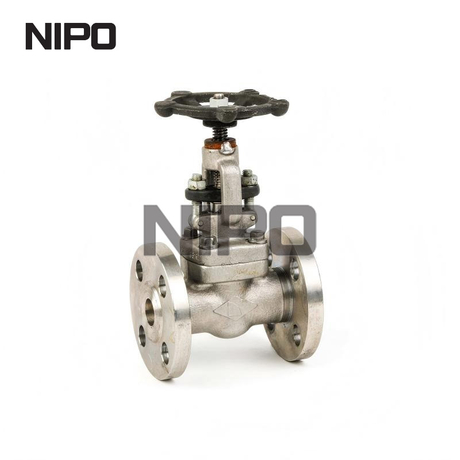

Los ingenieros especifican estas válvulas cuando se requiere un flujo de fluido en línea recta y una restricción mínima. Cuando la válvula está completamente abierta, la compuerta se introduce completamente en el casquete de la válvula. Esto deja un camino de flujo sin obstrucciones a través de la válvula, lo que resulta en una caída de presión mínima en todo el sistema. La alta eficiencia de flujo hace que este diseño sea la opción preferida para tuberías de gran diámetro donde mantener la velocidad del fluido y reducir el consumo de energía de la bomba son métricas operativas críticas.
La dinámica de fluidos impone una estricta prohibición de estrangular. Las compuertas parcialmente abiertas sufren una intensa vibración cuando el fluido a alta velocidad golpea la cuña. Esta turbulencia provoca cavitación, rápida degradación del asiento y trefilado en las superficies de sellado. El mecanismo está estrictamente diseñado para aislamiento de encendido/apagado. Cuando los operadores intentan regular el flujo con estos dispositivos, el aumento de velocidad localizado a través de la cuña parcialmente abierta elimina el material del asiento, destruyendo la capacidad de la válvula para proporcionar un sello hermético cuando finalmente se cierra.
Es importante distinguir entre un diseño de cuña estándar y una variante de guillotina. Se utiliza una cuña estándar para fluidos limpios o a alta presión, confiando en la acción de cuña para crear un sello hermético contra el cuerpo de la válvula. Por el contrario, una válvula de guillotina está diseñada con un borde afilado para cortar físicamente lodos espesos, pulpa y sólidos de aguas residuales que, de otro modo, atascarían una cuña estándar. Las compuertas de cuchilla suelen tener un perfil más delgado y, a menudo, son unidireccionales, lo que las hace altamente especializadas para el manejo de materiales a granel y líneas de efluentes pesados.
La mecánica de actuación varía según los requisitos operativos y la accesibilidad física. Los volantes manuales de múltiples vueltas son estándar para ubicaciones accesibles donde la operación es poco frecuente. Para sistemas automatizados, ubicaciones remotas o válvulas excepcionalmente grandes que requieren un torque significativo, los ingenieros integran actuadores neumáticos, hidráulicos o eléctricos. Los operadores de engranajes se instalan con frecuencia en válvulas manuales más grandes para reducir el tirón del borde requerido por los operadores, lo que garantiza que la válvula se pueda asentar y desarmar de manera segura contra altas presiones diferenciales.
Las redes municipales de suministro de agua, las instalaciones de tratamiento de aguas residuales y las plantas desalinizadoras dependen en gran medida de válvulas de aislamiento robustas. La especificación de válvulas de compuerta para el tratamiento de agua requiere configuraciones que manejen grandes volúmenes de fluido con una pérdida de presión mínima. En estas aplicaciones se prefieren los diseños con asientos elásticos. El revestimiento de elastómero de la cuña encapsula los sólidos suspendidos, asegurando un sellado hermético sin dañar las superficies metálicas del asiento. El cumplimiento de las normas AWWA C509/C515 es obligatorio para garantizar la seguridad del agua potable y la resistencia a la corrosión a largo plazo en instalaciones subterráneas. Los equipos de campo a menudo los instalan con vástagos no ascendentes y tuercas operativas cuadradas para acceder mediante llaves en T desde el nivel de la calle.
El sector de los hidrocarburos exige confiabilidad absoluta para el aislamiento de oleoductos, las operaciones de refinería y la gestión del parque de tanques. El aislamiento robusto previene la contaminación cruzada y garantiza la seguridad durante el mantenimiento. La característica de flujo en línea recta es obligatoria cuando se manejan fluidos viscosos como petróleo crudo y lodos pesados. Cualquier obstrucción interna provocaría caídas de presión inaceptables y posibles bloqueos dentro de la infraestructura del oleoducto. Además, las operaciones de limpieza de tuberías requieren válvulas de paso total para permitir que las herramientas de limpieza e inspección pasen a través de la red de tuberías sin obstrucciones.
Las centrales eléctricas utilizan estas válvulas en sistemas de generación de vapor, sobrecalentadores y calderas. Las temperaturas extremas introducen graves desafíos de expansión térmica. Se requieren diseños de cuña específicos, como cuñas flexibles o divididas, para evitar que la válvula se cierre cuando el metal se expande y contrae durante el ciclo térmico. Las aplicaciones de vapor a alta presión también requieren diseños de casquete avanzados, como casquetes sellados a presión, que utilizan la presión interna del sistema para reforzar el sello de la junta del casquete, evitando fugas de vapor peligrosas en el entorno de la planta.
La cuña interna dicta cómo la válvula maneja las fluctuaciones de temperatura y el estrés físico. Seleccionar el tipo de cuña incorrecto para una aplicación de alta temperatura es una causa común de falla operativa.
Cuña sólida: mejor para uso general. Ofrece alta resistencia y simplicidad, pero es muy susceptible a la unión térmica en servicios de alta temperatura. Si se cierra una cuña sólida mientras el sistema está caliente, el enfriamiento y la contracción subsiguientes del cuerpo de la válvula pueden bloquear la cuña en su lugar.
Cuña flexible: diseñada con un corte alrededor del perímetro, compensa la distorsión del asiento y la expansión térmica, lo que la hace ideal para temperaturas fluctuantes. Esta flexibilidad permite que la cuña se adapte a ligeras deformaciones en el cuerpo de la válvula causadas por cargas en las tuberías.
Cuña dividida/disco paralelo: Cuenta con superficies de asiento autoalineantes. Este diseño es óptimo para evitar la unión en aplicaciones de vapor a alta temperatura. La construcción de dos piezas permite que los discos se muevan de forma independiente, lo que garantiza un sellado hermético incluso si el cuerpo de la válvula se deforma.
La configuración del vástago afecta el mantenimiento, la protección ambiental y los requisitos de espacio en la galería de tuberías.
Evalúe el espacio vertical sobre el punto de instalación de la válvula para determinar si se puede acomodar un vástago ascendente.
Evalúe la corrosividad del medio interno para decidir si las roscas del vástago deben aislarse del fluido.
Determine la necesidad de una indicación visual de la posición para el monitoreo operativo y de seguridad.
Revise el programa de mantenimiento para garantizar un acceso adecuado para lubricar las roscas expuestas del vástago.
Los diseños de vástago ascendente (OS&Y - tornillo exterior y yugo) garantizan que el vástago se eleve cuando se abre la válvula, lo que proporciona una indicación visual inmediata de la posición de la válvula. Esto es necesario para un aislamiento crítico donde es necesaria la lubricación externa de las roscas y las roscas deben mantenerse fuera del medio del proceso. Los diseños de vástago no ascendente cuentan con un vástago que gira pero no se levanta. Esto proporciona una huella compacta para instalaciones subterráneas o con espacio limitado, aunque las roscas del vástago permanecen expuestas a los medios internos, lo que las hace inadecuadas para fluidos corrosivos o con partículas pesadas.
El capó asegura los componentes internos y mantiene la integridad de la presión. La elección del capó se correlaciona directamente con la clase de presión del sistema y la frecuencia de mantenimiento.
Tipo de capó | Características | Mejor aplicación |
|---|---|---|
Capó atornillado | Diseño más simple, roscado directamente al cuerpo. | Aplicaciones de baja presión y bajo costo donde no se espera un mantenimiento frecuente. |
Capó atornillado (BB) | Sellado de juntas robusto mediante pernos y junta. | Aplicaciones industriales de alta presión que requieren inspección y mantenimiento interno regular. |
Capó soldado (WB) | Elimina por completo las vías de fuga desde el cuerpo hasta el capó. | Aplicaciones de vapor de alta presión donde el mantenimiento interno es poco frecuente y la prevención de fugas es primordial. |
Bonete de sello de presión (PSB) | Utiliza la presión del sistema para apretar mecánicamente el sello interno. | Sistemas de vapor de alta presión y temperatura extrema, típicamente superiores a la Clase 900. |
Las conexiones finales deben coincidir con el diseño del sistema de tuberías. Los extremos con bridas permiten una fácil extracción y mantenimiento, las conexiones roscadas (NPT) se adaptan a tuberías más pequeñas en servicios públicos y las conexiones soldadas a tope o a encaje proporcionan uniones permanentes a prueba de fugas para mandatos de alta presión. La selección del material está dictada por la compatibilidad del medio y las condiciones ambientales. El hierro fundido o el hierro dúctil es estándar para sistemas de agua y de baja presión. El acero al carbono se especifica para entornos de alta presión, mientras que se requieren aleaciones exóticas y acero inoxidable para medios altamente corrosivos o aplicaciones criogénicas.
La especificación 600 del American Petroleum Institute (API) rige las válvulas de compuerta de acero con extremos bridados y soldados a tope. La especificación de una válvula de estado de acero inoxidable estándar API 600 proporciona el punto de referencia para espesores de pared pesados, tolerancia a la corrosión y conexiones robustas de vástago a cuña requeridas en las condiciones severas de la industria de hidrocarburos. Este estándar garantiza que el cuerpo de la válvula pueda soportar cargas de tubería significativas y picos de presión sin comprometer el sello interno. Las válvulas API 600 se caracterizan por su construcción robusta, lo que las convierte en la opción predeterminada para refinerías y plantas de procesamiento de productos químicos.
Las partes internas mojadas, incluido el vástago, las superficies de asiento y las caras de asiento de las cuñas, se denominan molduras. El gráfico de acabado API 600 define los materiales exactos utilizados para estos componentes críticos. Hacer coincidir los materiales de las molduras con los medios del proceso evita la irritación y la corrosión en las superficies de sellado, lo que extiende directamente la vida operativa.
Número de ajuste | Composición de materiales | Aplicación típica |
|---|---|---|
Recorte 5 | Revestimiento de estelita en asientos y cuña. | Alta temperatura, servicio severo, excelente resistencia al desgaste. |
Recorte 8 | Vástago y superficies de asiento 13% Cr (F6a) | Servicio general de petróleo y gas, resistencia moderada a la corrosión. |
Recorte 12 | Acero inoxidable 316 con revestimiento de estelita | Ambientes corrosivos que requieren alta durabilidad y resistencia al desgaste. |
Otros estándares críticos incluyen ASME B16.34, que dicta las clasificaciones de presión-temperatura y el espesor mínimo de pared según el material elegido. API 598 establece parámetros estrictos para la inspección y prueba de válvulas y tolerancias de fuga aceptables durante las pruebas de presión hidrostática y neumática. AWWA C509/C515 regula las válvulas utilizadas específicamente en plantas de abastecimiento de agua municipales, lo que garantiza que los diseños con asiento resistente cumplan estrictos requisitos de durabilidad e higiene.
La unión térmica ocurre cuando una válvula se cierra mientras está caliente; A medida que el sistema se enfría, el cuerpo de la válvula se contrae alrededor de la cuña, bloqueándola. Esto requiere una fuerza inmensa para abrir, lo que a menudo daña el vástago o el actuador. El bloqueo de presión ocurre cuando el fluido a alta presión queda atrapado en la cavidad del capó y se expande debido al calor ambiental. Las estrategias de mitigación incluyen la instalación de líneas de derivación externas para igualar la presión o la perforación de orificios de ecualización en el lado aguas arriba de la cuña para ventilar la presión atrapada nuevamente hacia la línea de proceso.
El mantenimiento del ciclo de vida requiere gestionar tiempos de actuación lentos inherentes a los diseños de múltiples vueltas. El mantenimiento de rutina implica volver a empaquetar los casquillos del vástago para evitar emisiones fugitivas y reparar las superficies de los asientos dañadas por escombros o una aceleración inadecuada. Los técnicos de campo deben inspeccionar periódicamente las roscas del manguito y del vástago del yugo en las válvulas OS&Y, aplicando lubricantes industriales apropiados para evitar el desgaste de las roscas y garantizar un funcionamiento suave durante paradas de emergencia.
Las válvulas OS&Y de gran diámetro son excepcionalmente pesadas y requieren un espacio vertical significativo. Los equipos de ingeniería deben evaluar el soporte estructural requerido en las galerías de tuberías y garantizar un espacio adecuado para que el vástago se extienda completamente durante la operación. Los soportes de tubería inadecuados cerca de válvulas pesadas pueden provocar una desalineación de las bridas, lo que induce tensión en el cuerpo de la válvula y provoca una falla prematura de la junta.
La asociación con un fabricante confiable de válvulas de compuerta garantiza la integridad y el cumplimiento del sistema en proyectos industriales complejos.
Capacidades de ingeniería y personalización: evalúe la capacidad del proveedor para modificar materiales de acabado, integrar soportes de accionamiento específicos y modificar conexiones finales para aplicaciones personalizadas. Un fabricante capaz ofrecerá soporte de ingeniería interno para verificar los cálculos de flujo y la compatibilidad de los materiales.
Pruebas y aseguramiento de la calidad: Exija transparencia absoluta. Exija documentación de pruebas hidrostáticas y neumáticas, informes de pruebas de materiales (MTR), registros de cumplimiento de API 598 y resultados de pruebas de emisiones fugitivas (como API 624 o ISO 15848-1). Verifique que la instalación mantenga una trazabilidad rigurosa para todas las piezas fundidas que retienen presión.
Soporte de cadena de suministro y posventa: evaluar los plazos de entrega de fabricación. Confirme la disponibilidad inmediata de piezas de repuesto como juntas, empaquetaduras y cuñas. Las sólidas capacidades de servicio de campo son esenciales para minimizar el tiempo de inactividad operativa durante eventos de respuesta y escenarios de mantenimiento de emergencia.
Las válvulas de compuerta siguen siendo el estándar fundamental para un aislamiento confiable y de baja caída de presión en todos los sectores industriales, siempre que se utilicen estrictamente para aplicaciones de encendido/apagado. Una especificación adecuada previene fallos prematuros y garantiza la seguridad del sistema.
Audite los diagramas de instrumentación y tuberías (P&ID) actuales para verificar que todas las válvulas de aislamiento instaladas se utilicen exclusivamente para servicio de encendido/apagado, no para estrangulación.
Defina los requisitos exactos de materiales y molduras en función de la corrosividad del medio, la presión de funcionamiento y los límites máximos de temperatura antes de emitir órdenes de compra.
Solicite hojas de datos técnicos completos, dibujos transversales e informes de pruebas de materiales de los socios de fabricación preseleccionados.
Implemente programas de inspección de campo de rutina centrándose en la integridad del empaque del vástago, la lubricación de roscas y la capacidad de respuesta del actuador.
R: No. Están diseñados estrictamente para aislamiento completamente abierto o completamente cerrado. Su uso para estrangular hace que el fluido de alta velocidad haga vibrar la cuña, lo que provoca cavitación, daños graves en el asiento y, finalmente, fallos en el sellado.
R: Un diseño de cuña estándar sella acuñando metal contra metal o elastómero, ideal para fluidos limpios. Una compuerta de cuchilla cuenta con un disco afilado diseñado para cortar físicamente lodos espesos, pulpa y aguas residuales sólidas.
R: API 600 exige espesores de pared elevados, márgenes de corrosión específicos y conexiones robustas entre vástago y cuña. Esto garantiza que la válvula pueda soportar presiones, temperaturas y entornos corrosivos extremos típicos de la industria petroquímica.
R: Los números de acabado designan los materiales específicos utilizados para las piezas internas húmedas (vástago, asientos, caras de cuña). Seleccionar el interno correcto previene la irritación, resiste la corrosión específica de los medios y garantiza un sello duradero durante la vida útil de la válvula.
R: Estos problemas se mitigan durante la fase de diseño utilizando cuñas flexibles o divididas, instalando líneas de derivación externas o perforando un pequeño orificio de ecualización en el lado aguas arriba de la cuña para aliviar la presión atrapada en el bonete.
R: Un vástago ascendente (OS&Y) se eleva fuera de la válvula, lo que proporciona una indicación visual clara de si la válvula está abierta o cerrada. Un vástago no ascendente gira en su lugar, lo que ahorra espacio vertical pero no ofrece ningún indicador visual de posición.
