Válvula de globo

La válvula de globo es una válvula de cierre y regulación ampliamente utilizada en sistemas de tuberías industriales y civiles. Su función principal es controlar con precisión el 'encendido y apagado' y la 'regulación del flujo' de los medios (líquidos, gases, vapor), y es particularmente adecuado para escenarios que requieren un control preciso del flujo o la presión. Su diseño estructural se centra en el 'sellado unidireccional' y la 'ajustabilidad', y se usa ampliamente en campos como ingeniería química, petróleo, HVAC, suministro y drenaje de agua, etc.

La estructura de la válvula de cierre determina sus características de uso únicas, que son fundamentalmente diferentes de las válvulas de compuerta, válvulas de bola y otros tipos de válvulas.

1. Tiene funciones de corte y regulación, con alta precisión de regulación.

2. Tiene alta resistencia al flujo y alto consumo de energía.

3. Se requiere sellado unidireccional y la dirección del flujo debe distinguirse estrictamente durante la instalación.

4. La carrera de apertura y cierre es corta y la operación es conveniente

5. Tiene un rendimiento de sellado estable y buena resistencia al desgaste.

6. Tiene diversas formas estructurales y es adecuado para diferentes escenarios.

Según la estructura de la cavidad de la válvula, las válvulas de cierre se pueden clasificar en tres tipos principales para cumplir con diferentes requisitos de instalación y condiciones de trabajo:

A. Válvula de cierre directa: la cavidad de la válvula tiene forma de 'Z', lo que permite que el medio fluya en un giro y logra la máxima resistencia al flujo. Es adecuado para escenarios con suficiente espacio de instalación y bajos requisitos de resistencia (como suministro de agua y drenaje civil).

B. Válvula de cierre en ángulo: La cavidad de la válvula tiene forma de 'L', con la entrada y la salida perpendiculares (ángulo de 90°), adecuada para instalación en giros de tuberías (como tuberías de vapor de calderas), y la resistencia al flujo es ligeramente menor que la del tipo directo.

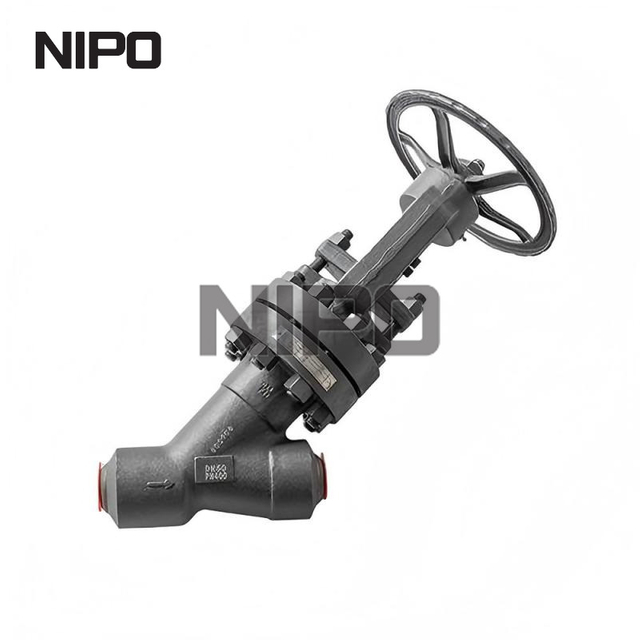

C. Válvula de cierre tipo Y: La cavidad de la válvula tiene forma de 'Y', lo que proporciona una trayectoria de flujo más suave para el medio y la menor resistencia al flujo. Es adecuado para escenarios de alta presión, alto flujo o donde es necesario reducir la pérdida de presión (como tuberías de proceso de alta presión en la industria química).
