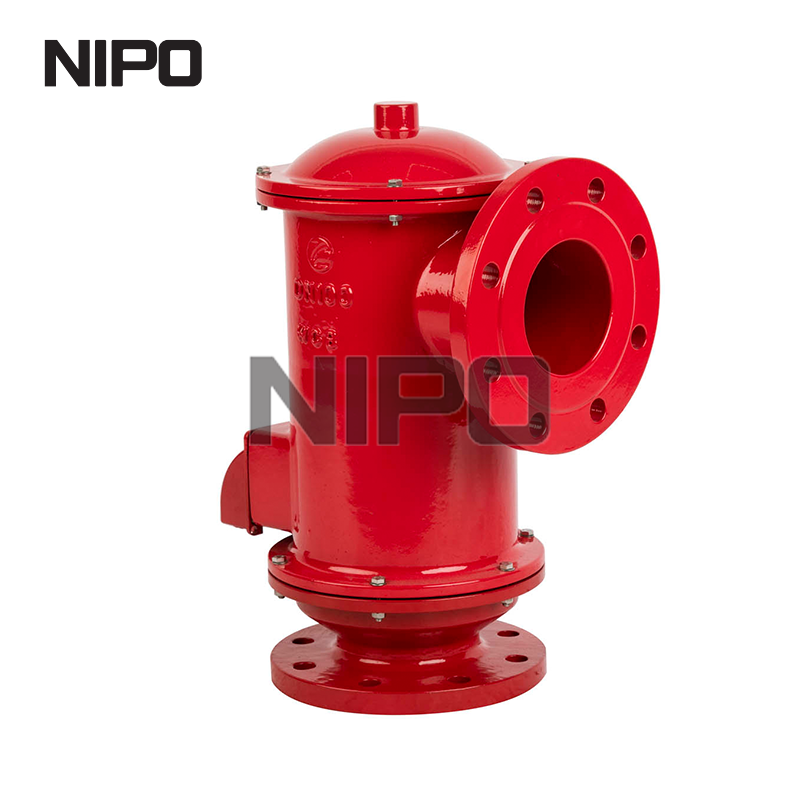

La integridad del tanque de almacenamiento depende completamente de una gestión precisa de la presión. Una válvula de ventilación de tamaño incorrecto garantiza una falla estructural catastrófica por implosión o ruptura, o emisiones fugitivas crónicas que violan las regulaciones ambientales. Los ingenieros y los equipos de adquisiciones frecuentemente luchan por equilibrar las complejas variables de los cálculos del estándar API 2000. Factores como los efectos térmicos, las velocidades de bombeo y la volatilidad de los fluidos a menudo conducen a válvulas costosas y sobreespecificadas o riesgos de seguridad de tamaño insuficiente que no cumplen con las normas.
Pasar de la dinámica de fluidos teórica a la adquisición práctica requiere un marco de cálculo estandarizado. Esta guía desglosa las metodologías exactas necesarias para calcular los requisitos de ventilación, evaluar las especificaciones y seleccionar la válvula correcta para parámetros operativos específicos. Aprenderá cómo navegar por el cumplimiento de API 2000, evitar trampas de tamaño comunes y hacer coincidir el hardware con las propiedades exactas de sus medios.
El cumplimiento de API 2000 es obligatorio: un dimensionamiento preciso requiere un estricto cumplimiento de la norma API 2000 (o ISO 28300) para calcular las capacidades de ventilación normal y de emergencia.
Las variables térmicas y operativas dictan la capacidad: los requisitos totales de inhalación y exhalación son la suma del movimiento máximo del líquido (bombeo hacia adentro/bombeo hacia afuera) y las variaciones térmicas máximas.
La penalización del apagallamas: agregar un apagallamas en línea o al final de la línea introduce una caída de presión significativa que debe tenerse en cuenta en el cálculo del tamaño final para evitar la inanición.
El sobredimensionamiento conlleva riesgos ocultos: especificar una válvula más grande que el requisito calculado genera "vibración", desgaste acelerado del asiento y mayores costos de mantenimiento.
Propiedades del medio Selección del hardware del variador: La gravedad específica, el punto de inflamación y la presión de vapor del medio almacenado influyen directamente en la configuración final de la válvula y la selección del material.
Definir la línea de base operativa para los tanques de almacenamiento atmosféricos y de baja presión es el primer paso en el diseño del sistema. El éxito se mide manteniendo la presión interna dentro de los límites de diseño específicos del tanque en todas las condiciones operativas. Un sistema configurado correctamente evita que el techo del tanque colapse bajo el vacío y evita que la carcasa se rompa bajo un exceso de presión. La experiencia de campo muestra que descuidar estas líneas de base conduce a una tensión mecánica inmediata en las uniones del tanque.
Es obligatorio distinguir entre respiración operativa de rutina y escenarios de emergencia. La ventilación normal maneja la transferencia de líquidos y los cambios diarios de temperatura. La ventilación de emergencia aborda escenarios catastróficos, como la exposición a incendios externos, donde la entrada rápida de calor provoca una expansión masiva del vapor. El hardware debe manejar ambos sin problemas. No puede confiar en un único respiradero operativo para gestionar un escenario de incendio a gran escala en una piscina sin paneles de ayuda de emergencia dedicados.
Comprender la distinción técnica entre respiraderos de conservación y válvulas de alivio de presión estándar evita una aplicación incorrecta. Mientras que los dispositivos de alivio estándar manejan alteraciones del sistema de alta presión en las tuberías de proceso, un respiradero de conservación maneja condiciones de vacío y presión ultrabaja simultáneamente en los recipientes de almacenamiento. Operan en pulgadas de columna de agua en lugar de libras por pulgada cuadrada.
La selección del mecanismo operativo depende de su margen entre la presión operativa y la presión de trabajo máxima permitida. Debe evaluar el perfil operativo específico de su instalación.
Cargadas de peso (acción directa): estas unidades son simples y robustas. Se basan en pesos apilados para mantener el palet cerrado. Sin embargo, requieren un margen de sobrepresión más amplio, a menudo de hasta el 100 %, para alcanzar la capacidad de flujo total. Funcionan mejor en tanques con índices de presión más altos.
Operadas por piloto: estas válvulas se abren completamente cerca de la presión establecida. Son ideales para sistemas que operan muy cerca de la presión de diseño del tanque, minimizando la pérdida de producto y maximizando la eficiencia operativa. Usan la propia presión del tanque para mantener un sello hermético hasta que se alcanza el punto de ajuste exacto.
Identificar los puntos de datos exactos necesarios antes de iniciar cualquier cálculo de tamaño evita costosas revisiones posteriores. Debe recopilar datos completos en tres dimensiones principales: estructura del tanque, propiedades de los fluidos y condiciones ambientales. Los datos faltantes aquí invalidan todo el cálculo de API 2000. Adivinar los parámetros conduce directamente a fallas en el campo.
La geometría física del recipiente dicta el volumen de referencia del espacio de vapor. Necesita el volumen total del tanque, las dimensiones físicas, incluidos el diámetro y la altura, y el tipo de techo. Los techos cónicos, abovedados y planos se comportan de manera diferente bajo presión. Además, debe establecer la presión de trabajo máxima permitida (MAWP) y el vacío de trabajo máximo permitido (MAWV). Estas cifras establecen los límites absolutos para los puntos de ajuste de su válvula. Superar estos límites provoca deformación estructural.
Las características químicas del producto almacenado determinan cuánto vapor se genera durante los cambios operativos. Debe documentar la compatibilidad química, la densidad, la gravedad específica y el peso molecular. La presión de vapor a la temperatura máxima de funcionamiento, el punto de inflamación y el punto de ebullición son igualmente críticos. Los líquidos altamente volátiles requieren capacidades de ventilación significativamente mayores que los aceites pesados y estables. Por ejemplo, el almacenamiento de hexano requiere un perfil de flujo completamente diferente al del almacenamiento de fueloil pesado.
Las condiciones externas influyen mucho en la respiración térmica. La elevación del sitio afecta la presión atmosférica y requiere ajustes de densidad para los cálculos del flujo de aire. Debe registrar las temperaturas ambientales extremas y las tasas máximas de insolación solar para la ubicación geográfica. El estado de aislamiento del tanque, ya sea completamente aislado, parcialmente aislado o sin aislamiento, y el factor de conductividad térmica del aislamiento alteran las tasas de transferencia de calor. Incluso el color de la carcasa del depósito y su coeficiente de absorción solar influyen en los cálculos de calefacción térmica.
Lista de verificación de datos esenciales para cálculos de tamaño | ||
Categoría | Parámetros requeridos | Impacto en el tamaño |
|---|---|---|
Estructural | Volumen, MAWP, MAWV, Tipo de techo | Determina los puntos de ajuste y el espacio de vapor de referencia. |
Líquido | Punto de inflamación, presión de vapor, densidad | Dicta multiplicadores de flujo volumétrico para bombeo de entrada/salida. |
Ambiental | Elevación, temperatura máxima, factor de aislamiento | Impulsa las tasas térmicas de inhalación y exhalación. |
Piping | Longitud de entrada/salida, codos | Calcula la caída de presión por fricción y la reducción de flujo. |
Los ingenieros deben elegir entre el Anexo A de API 2000, el método estándar para tanques convencionales, y el Anexo B, el método analítico para tanques refrigerados o de baja presión. Seguir el marco estándar garantiza el cumplimiento y la seguridad estructural. Desviarse de estas fórmulas introduce una responsabilidad enorme.
La respiración operativa representa el desplazamiento del vapor durante las operaciones de llenado y vaciado. El bombeo crea una exhalación, actuando como un escenario de alivio de presión. Debe convertir las tasas máximas de llenado de líquido en un flujo de aire volumétrico equivalente. El estándar API 2000 utiliza una relación de conversión de 1,01 a 1,07 volúmenes de aire por volumen de entrada de líquido, dependiendo en gran medida del punto de inflamación del líquido. Si bombea 100 galones por minuto de un líquido volátil, debe ventilar más de 100 galones de vapor equivalente en espacio.
El bombeo crea inspiración, lo que requiere alivio del vacío. Usted convierte las tasas máximas de extracción de líquido en un flujo de entrada de aire volumétrico equivalente. API 2000 requiere 1 unidad de volumen de aire por unidad de volumen de líquido para líquidos no volátiles. Para líquidos altamente volátiles, este requisito aumenta hasta 2 unidades para tener en cuenta la rápida expansión y enfriamiento del espacio de vapor. Sacar líquido demasiado rápido sin un alivio de vacío adecuado colapsará un tanque en segundos.
La exhalación térmica es el volumen de vapor expulsado debido a la expansión térmica causada por el aumento de la temperatura ambiente y la exposición solar. Por el contrario, la inhalación térmica es el volumen de aire necesario para evitar el colapso del vacío causado por un enfriamiento rápido. Una tormenta repentina sobre el casco de un tanque caliente puede provocar una rápida condensación de vapor, lo que exige una entrada masiva de aire. El cálculo utiliza el volumen total del tanque y la tasa máxima de cambio de temperatura.
Debe convertir todos los flujos calculados a unidades volumétricas estándar. Los pies cúbicos estándar por hora (SCFH) o metros cúbicos normales por hora son los estándares de la industria. Mezclar unidades durante el cálculo es una fuente frecuente de errores de tamaño catastróficos. Siempre verifique las conversiones de su unidad antes de finalizar la hoja de especificaciones.
La exposición al fuego exige una capacidad de ventilación masiva para evitar la ruptura de los recipientes. Primero se determina el área mojada, que es el área de la superficie de entrada de calor basada en la altura del nivel del líquido, generalmente calculada hasta 30 pies sobre el nivel del suelo según API 2000. Luego, se aplican ecuaciones de entrada de calor para calcular la capacidad de alivio de emergencia requerida en función de la transferencia de calor de los incendios de las piscinas circundantes y el calor de vaporización del fluido. Esto dicta el tamaño de la tapa de registro de socorro de emergencia.
El paso final consiste en sumar el movimiento del líquido y los componentes térmicos. Esto proporciona el caudal máximo de diseño para escenarios de presión positiva y vacío. La ventilación de emergencia generalmente se maneja mediante una ventilación de alivio de emergencia separada, pero la válvula de ventilación estándar para aplicaciones de tanque debe manejar las cargas térmicas y operativas combinadas sin problemas. Se suma la tasa de bombeo a la tasa de espiración térmica para encontrar el requisito máximo absoluto de espiración.
Adaptar los cálculos estándar a entornos altamente volátiles y de alto riesgo requiere una estricta atención al detalle. El tamaño de una válvula de respiradero para tanques de almacenamiento de petroquímicos implica ajustar los cálculos para productos con puntos de inflamación inferiores a 100 grados Fahrenheit o puntos de ebullición inferiores a 300 grados Fahrenheit. Estos químicos volátiles requieren multiplicadores de capacidad de exhalación más altos según API 2000 para manejar una vaporización rápida. Los cálculos estándar te dejarán con un tamaño insuficiente.
La integración de un supresor de llamas en línea o de final de línea aguas arriba del respiradero afecta drásticamente el tamaño. Debe tener en cuenta la resistencia al flujo y las caídas de presión a través de los elementos apagallamas. Si no se calcula, esta resistencia puede reducir la capacidad de la válvula hasta en un 50%. Calcule siempre el sistema como una unidad combinada para evitar que el tanque se quede sin agua durante el pico de bombeo. La cinta metálica ondulada dentro del supresor crea una fricción que ralentiza el flujo de vapor.
La contrapresión de los sistemas de ventilación cerrados y las tuberías de recuperación de vapor altera el cálculo del tamaño. Necesita una válvula de liberación de presión con curvas de flujo específicas que tengan en cuenta la resistencia aguas abajo. Además, tenga en cuenta los modos de falla del sistema de inertización de nitrógeno o gas combustible. Un escenario de falla en la apertura del regulador arroja gas a alta presión en el tanque, lo que requiere una capacidad de exhalación masiva para evitar la ruptura. El respiradero debe manejar el caudal máximo del regulador averiado.
Identificar dónde ocurren típicamente los errores de cálculo ayuda a prevenirlos durante la fase de especificación. Malinterpretar la presión establecida versus el alivio de la presión es un error peligroso. La presión establecida es simplemente cuando la válvula comienza a abrirse. El alivio de presión, o sobrepresión, es cuando la válvula alcanza el flujo total requerido. Si no se proporciona suficiente margen de sobrepresión, la válvula nunca alcanzará la capacidad calculada. Debe especificar tanto el punto de ajuste como la sobrepresión permitida.
Ignorar las caídas de presión de entrada y salida es otro punto crítico de falla. Las pérdidas por fricción en la tubería entre la boquilla del tanque y la válvula reducen la capacidad de flujo real y provocan inestabilidad de la válvula. Calcule siempre la caída de presión de todo el tramo de tubería. Los tramos de tubería largos con múltiples codos obstruirán el flujo incluso antes de que llegue a la válvula.
La trampa de gran tamaño es igualmente dañina. Un redondeo excesivo en los resultados de cálculo provoca que las válvulas vibren. Los ciclos rápidos causan fallas mecánicas prematuras, daños severos al asiento y comprometen la conservación del vapor. Se debe dimensionar una válvula para que funcione suavemente dentro del rango de flujo previsto. Más grande no siempre es mejor en la ventilación de baja presión.
Finalmente, los ajustes incorrectos de la densidad del vapor conducen a vías de alivio de tamaño insuficiente. Dimensionar un respiradero suponiendo un flujo equivalente de aire cuando la mezcla de vapor real es significativamente más pesada o más liviana que el aire distorsiona todo el cálculo. Siempre ajuste según la gravedad específica de la mezcla de vapor. Los vapores pesados fluyen más lentamente que el aire y requieren áreas de orificio más grandes.
Traducir los requisitos de flujo calculados a una especificación de hardware físico requiere una evaluación cuidadosa de los datos del fabricante. El análisis de la curva de flujo es obligatorio. Debe leer las tablas de capacidad de flujo del fabricante para asegurarse de que la válvula seleccionada cumpla con el SCFH calculado a la presión de diseño específica del tanque y la sobrepresión permitida. No acepte datos de flujo de un solo punto; exigen curvas de rendimiento completas. Necesita ver cómo funciona la válvula en todo el rango de presión.
Equilibrar los costos iniciales con la longevidad del ciclo de vida dicta la selección de materiales y acabados. Seleccione materiales de carcasa como aluminio, acero al carbono, acero inoxidable o Hastelloy según la compatibilidad química. Los materiales del asiento y del diafragma, como PTFE, FEP o nitrilo, deben resistir la degradación del medio calculado. El uso de sellos de nitrilo estándar en productos petroquímicos agresivos garantiza una fuga en cuestión de meses.
Exija datos de prueba de flujo verificables y certificaciones de tasa de fuga del fabricante. Estándares como API 2521 validan los cálculos de tamaño y garantizan que el hardware funcione exactamente como se especifica en condiciones del mundo real. Solicite la documentación de la instalación de pruebas para demostrar que las curvas de flujo se basan en pruebas físicas, no solo en modelos teóricos.
Compile todas las dimensiones del tanque, las propiedades de los medios y las velocidades máximas de bombeo en una hoja de especificaciones centralizada antes de comenzar los cálculos.
Calcule los requisitos de ventilación normal y de emergencia siguiendo estrictamente las pautas API 2000, teniendo en cuenta todas las caídas de presión de las tuberías y del apagallamas.
Solicite a los fabricantes curvas de rendimiento de flujo completo en lugar de estimaciones de capacidad de un solo punto para verificar el rendimiento de sobrepresión.
Verifique la compatibilidad química de todos los materiales de la carcasa y las molduras con los medios almacenados específicos para evitar fallas prematuras del sello.
R: Una válvula de tamaño insuficiente no puede ventilar el vapor ni aspirar aire lo suficientemente rápido. Esto provoca un exceso de presión interna que provoca la ruptura del tanque, o un exceso de vacío que provoca que el techo del tanque colapse hacia adentro.
R: Sí. Los parallamas introducen una importante resistencia al flujo. Debe calcular la caída de presión a través del supresor y restarla de su sobrepresión disponible para garantizar que la válvula aún cumpla con los requisitos de capacidad.
R: Un respiradero de gran tamaño se abrirá, expulsará rápidamente la presión y se cerrará de golpe repetidamente. Este ciclo rápido, conocido como vibración, destruye los asientos de las válvulas, acelera el desgaste mecánico y permite que escapen las emisiones fugitivas.
R: La presión de ajuste es el punto exacto en el que la paleta de válvulas comienza a levantarse del asiento. El alivio de presión incluye la sobrepresión adicional necesaria para empujar la paleta para abrirla completamente y lograr la máxima capacidad de flujo.
R: No. Debe convertir las tasas de bombeo de líquido en tasas de flujo volumétrico de aire equivalentes utilizando multiplicadores API 2000, que tienen en cuenta el punto de inflamación y la volatilidad del líquido específico que se almacena.
