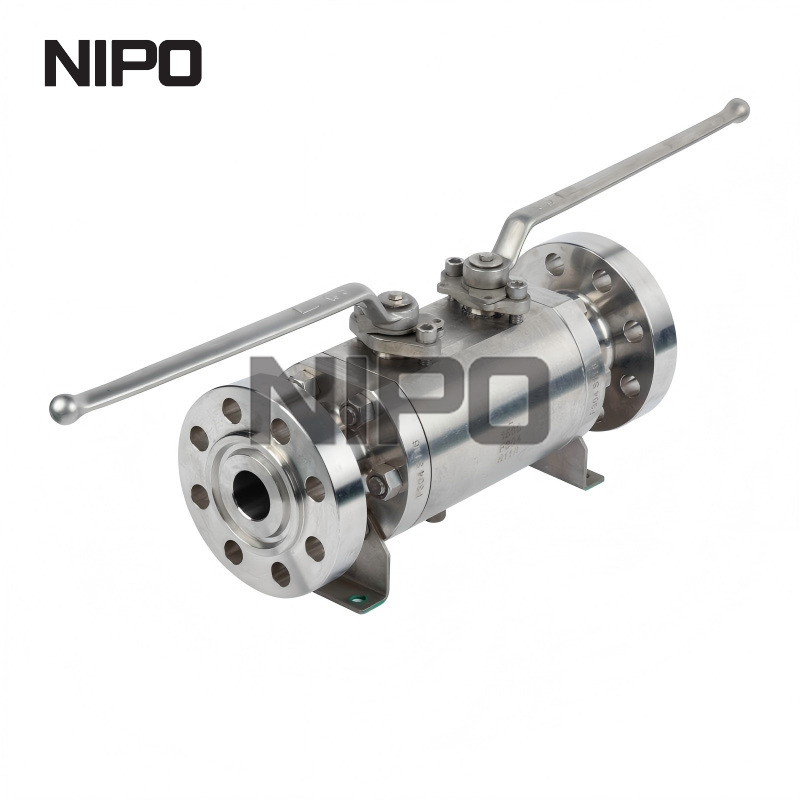

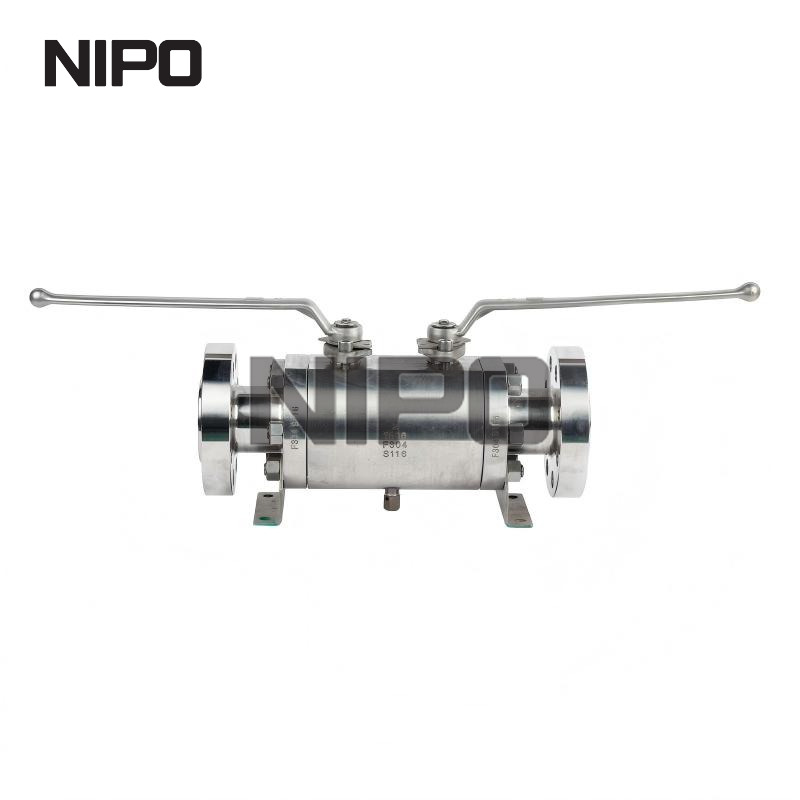

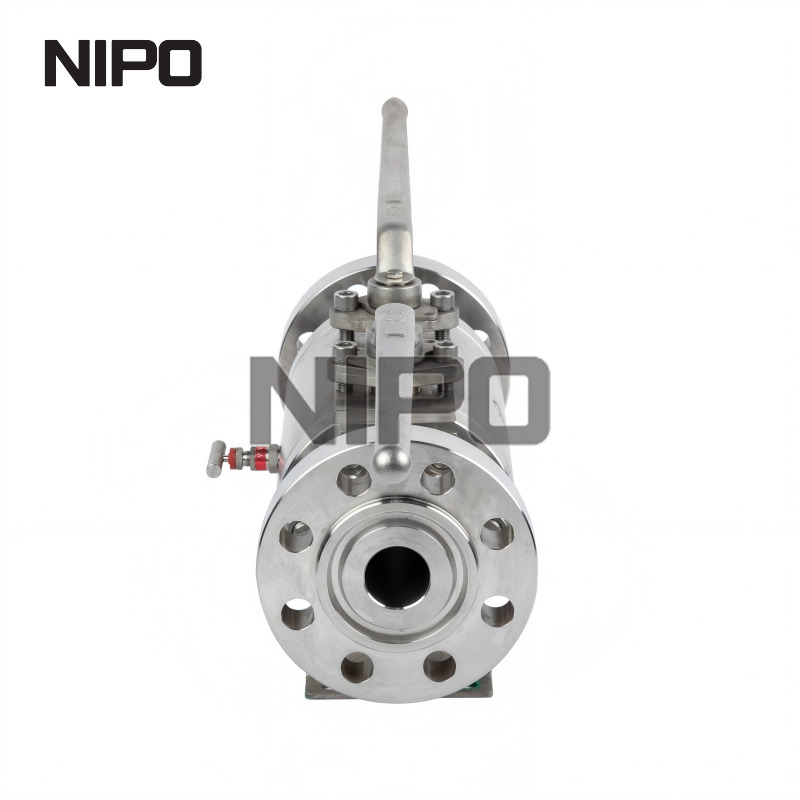

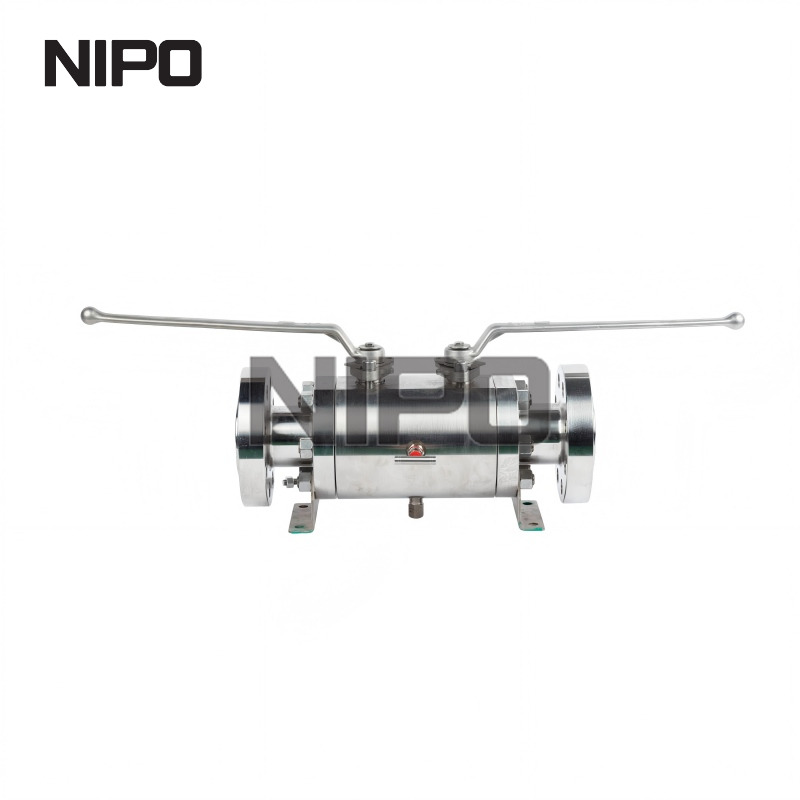

Válvula de bola de doble bola con doble cierre y purga

Descripción general del producto

La válvula de bola de alivio de doble bola y doble corte es una válvula especial de alta seguridad con una innovadora estructura en serie de doble bola. A través de dos unidades de sellado esféricas independientes y un sistema de alivio de cavidad dedicado, se logra un doble aislamiento de los medios aguas arriba y aguas abajo, y la presión dentro de las dos cavidades selladas se descarga de forma segura. Este producto cumple estrictamente con el estándar API 6D y es la solución de seguridad definitiva para puntos de aislamiento críticos en las industrias de petróleo, gas y química.

Descripción del Producto

Características del producto

1. Garantía de seguridad de doble aislamiento

Sistema de sellado independiente: dos esferas funcionan de forma independiente, cada una formando una barrera de sellado completa.

Garantía de cero fugas: el sellado ANSI B16.104 Clase V se logra simultáneamente tanto en aguas arriba como en aguas abajo

Diseño a prueba de fallas: la falla de un solo sello no afecta el rendimiento del sellado en el otro lado

2. Gestión de seguridad de la presión de la cavidad.

Sistema de alivio especializado: equipado con interfaces de válvula de alivio estándar, admite descarga de presión, detección y muestreo.

Indicación visual de presión: se puede equipar un manómetro opcional para monitorear el estado de la cavidad en tiempo real

Alivio de seguridad automático: cuando la cavidad está sobrepresurizada, se puede aliviar automáticamente a través de la válvula de seguridad.

3. Diseño de mantenimiento modular

Unidad de mantenimiento independiente: cada unidad esférica se puede desmontar de forma independiente para su mantenimiento.

Capacidad de mantenimiento en línea: admite el reemplazo en línea de unidades de sellado individuales

Estructura de desmontaje y montaje rápido: el diseño especial del accesorio reduce el tiempo de mantenimiento en un 50%

4. Configuración de alto rendimiento

Operación de bajo torque: el diseño optimizado del canal de flujo reduce el torque de operación en un 30%

Diseño antiestático: las esferas dobles conducen continuamente la electricidad estática

Vástago de válvula antigolpes: tanto el vástago de la válvula superior como el inferior adoptan una estructura antigolpes.

Parámetros básicos

Clasificación de presión: Clase 150-900 (PN16-PN150)

Rango de temperatura: -46 ℃ a +538 ℃

Método de conexión: brida RF/conexión de anillo RTJ/extremo soldado a tope

Estándar de diseño: API 6D/ASME B16.34

Grado de sellado: ANSI B16.104 Clase V

Campo de aplicación

Petróleo y gas: equipos de boca de pozo, estaciones de limpieza de tuberías, entrada y salida de tanques de almacenamiento.

Proceso químico: aislamiento del reactor, transporte de medios tóxicos, tubería de proceso de alta presión.

Energía y potencia: Corte de combustible para calderas, aislamiento de líneas principales de vapor.

Aplicaciones especiales: tuberías submarinas, instalaciones de GNL, depósitos de reserva estratégicos.

Resumen

La válvula de bola de alivio de doble bola y doble truncamiento, a través de su innovadora estructura de doble bola, su confiable función DBB y su estricto control de calidad, proporciona a los usuarios industriales:

Aislamiento de seguridad absoluta: Barreras de doble sellado minimizan el nivel de riesgo

Monitoreo de estado en línea: captación en tiempo real de la presión de la cavidad para mantenimiento preventivo

Larga vida útil: Diseñado para 30 años, los costos de mantenimiento se reducen significativamente

Integración de control inteligente: admite sistemas de automatización para lograr monitoreo remoto

Este producto es una opción ideal para el transporte de medios peligrosos, el aislamiento de equipos clave y las condiciones de trabajo que requieren el más alto nivel de seguridad, proporcionando una garantía confiable para una producción industrial moderna y segura.
