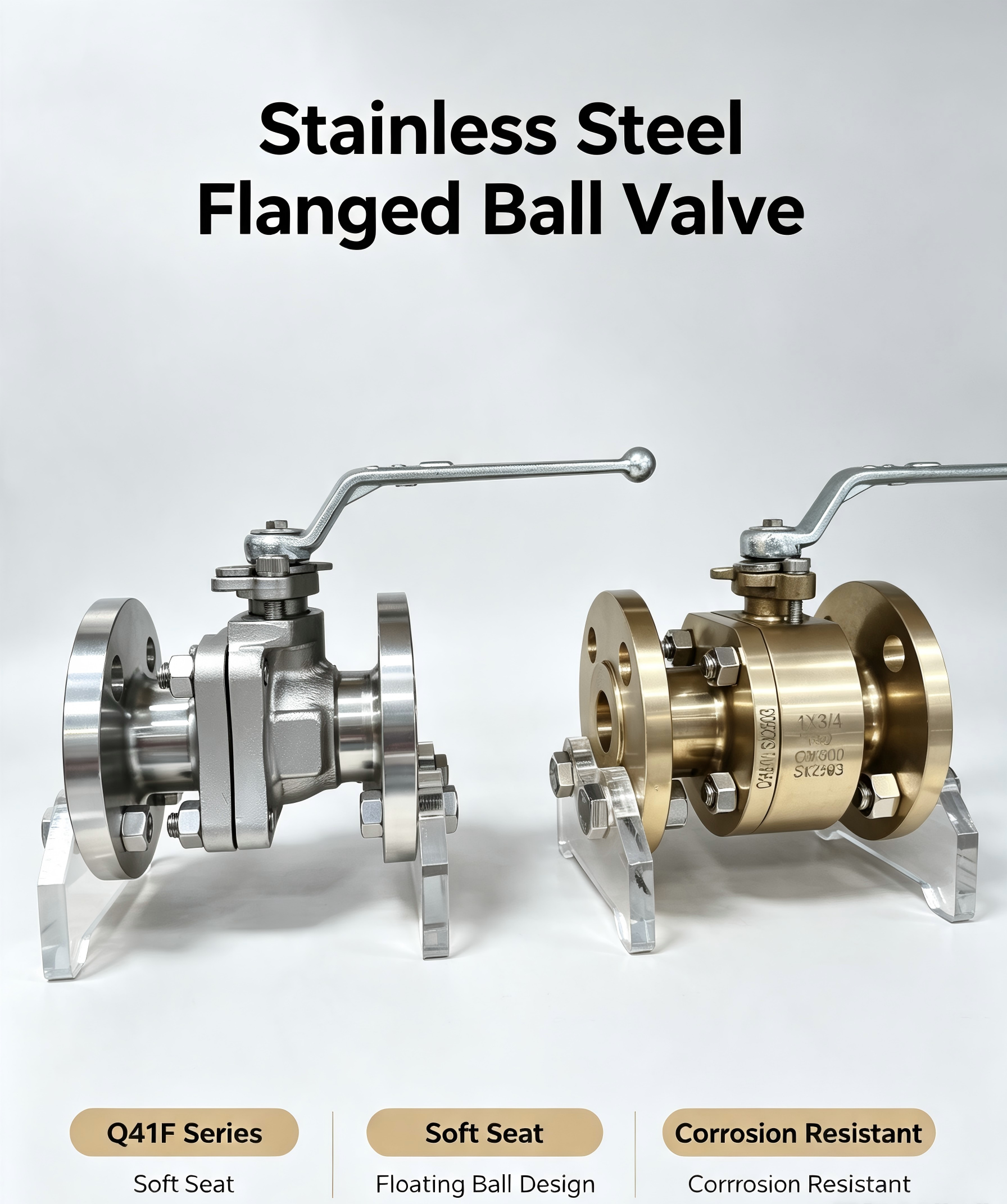

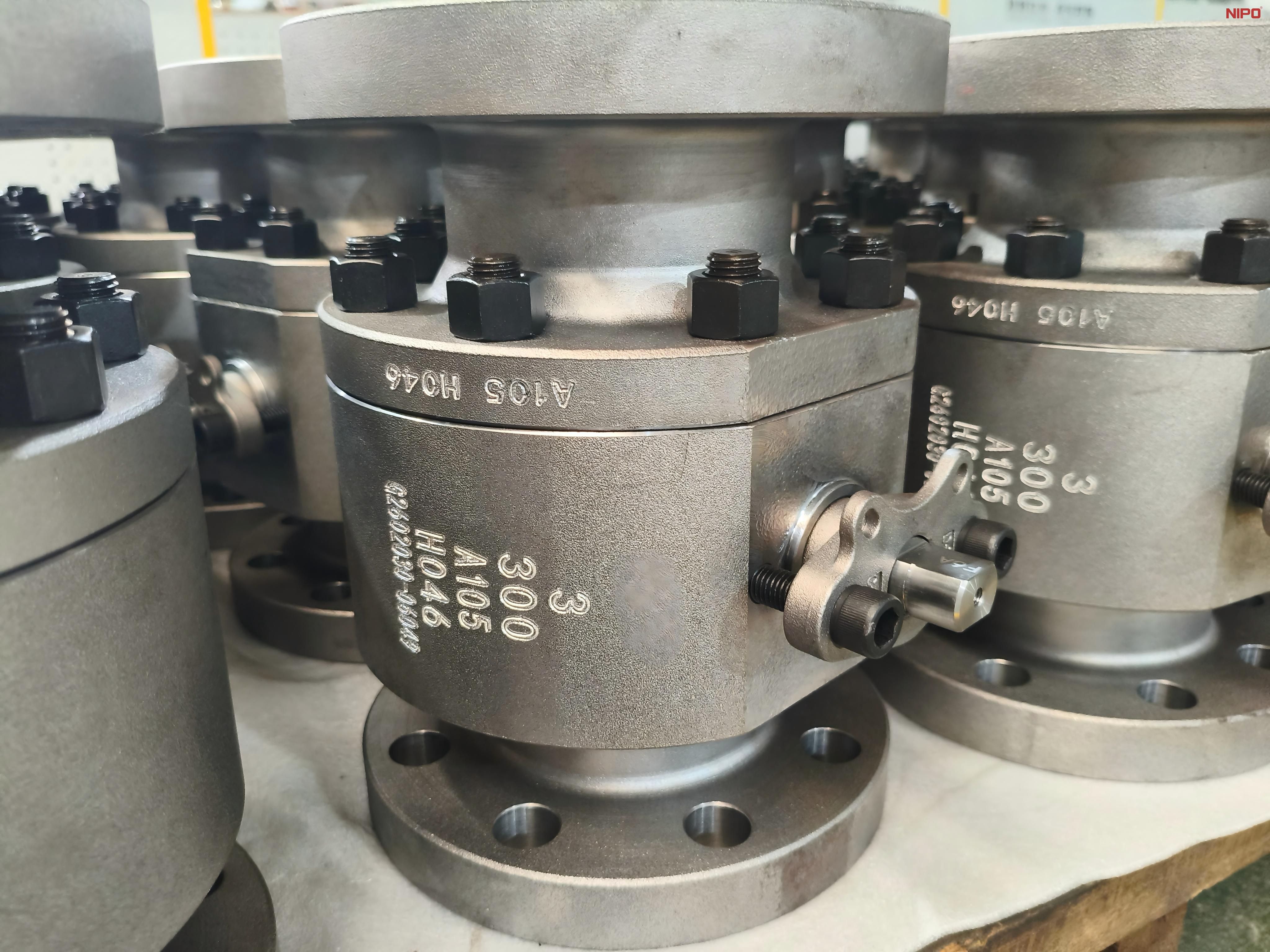

Válvula de bola flotante manual de acero inoxidable Q41F--VÁLVULA NIPO

Descripción general del producto

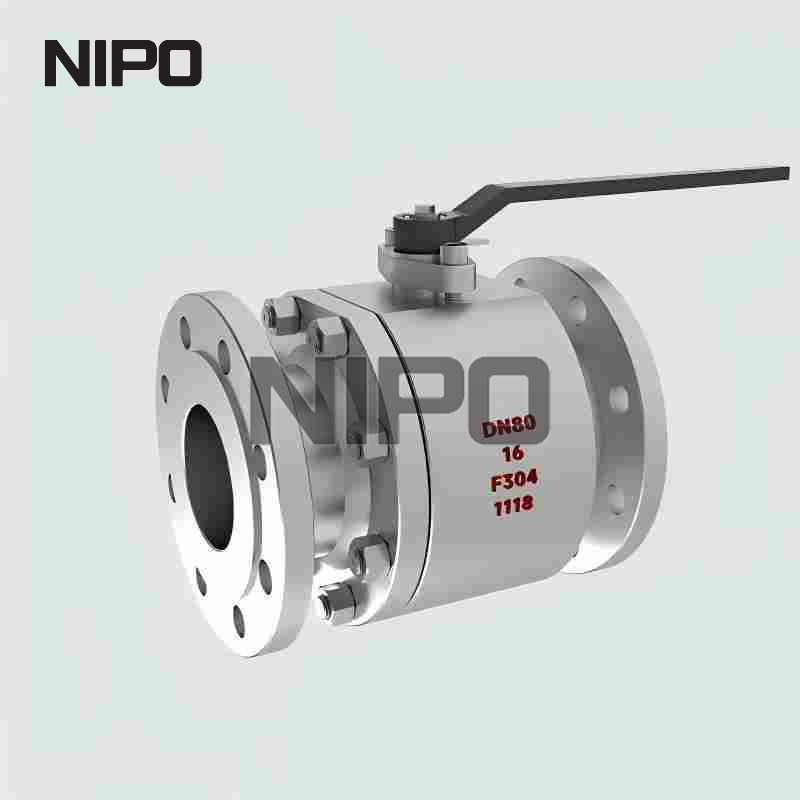

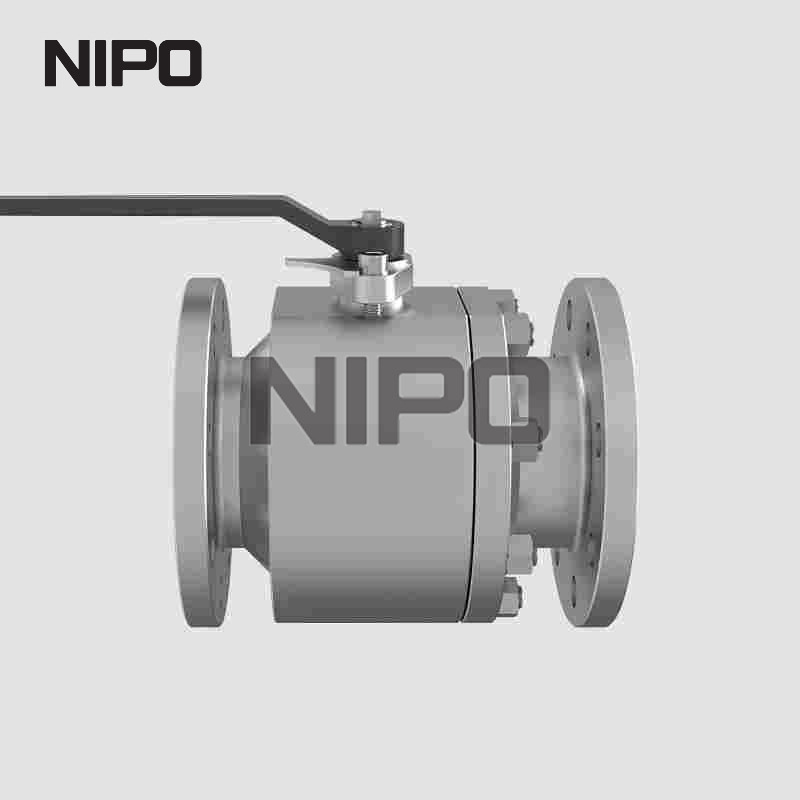

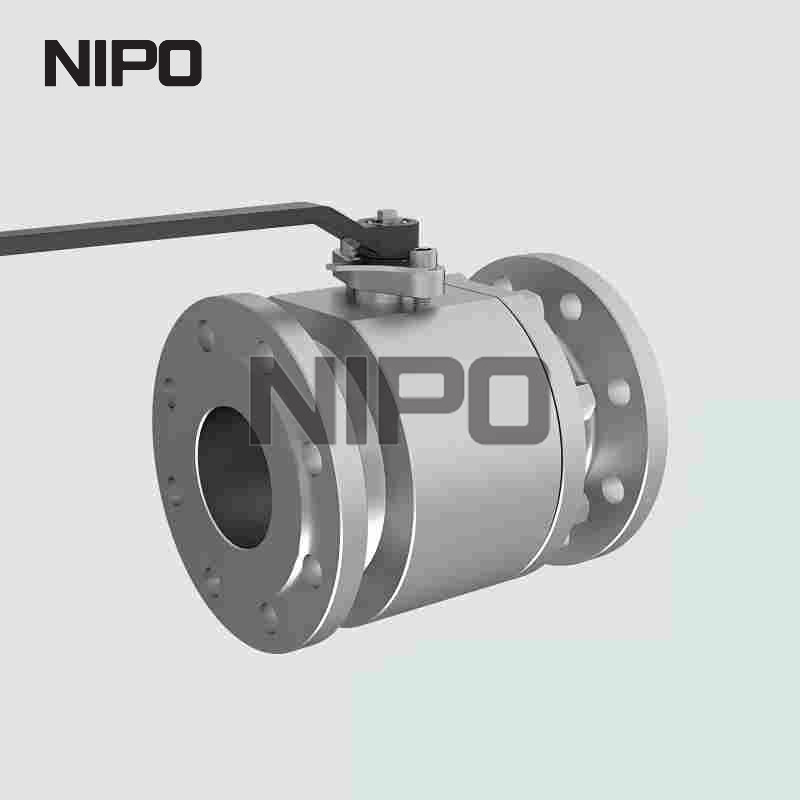

Nombre del producto: Válvula de bola Q41F

Número de modelo: Q41F-16P DN80

Categoría de material: acero inoxidable

Grado del material: F304

Clasificación de presión: PN16

Tamaño nominal: DN80

Método de actuación: Manual

Conexión final: bridada

Especificación de conexión: Cara elevada (RF)

Diseño y Operación

El mecanismo manual de un cuarto de vuelta mueve la bola flotante entre las posiciones completamente abierta y completamente cerrada. La configuración de paso total y paso recto tiene como objetivo limitar la restricción de la ruta de flujo cuando está abierta. Esta configuración original debe seleccionarse para el servicio de aislamiento; La función de aceleración requiere una revisión separada del desgaste del asiento, la velocidad y la frecuencia de operación.

Límites de medios y servicios

El registro de existencias enumera agua, vapor y aceite como medios aplicables y una temperatura máxima de funcionamiento de 150 C. La compatibilidad del fluido depende de la composición, concentración, temperatura y presión reales, por lo que la compatibilidad del cuerpo F304 y el asiento fluoroplástico se debe verificar con los datos del proceso del proyecto.

Estructural

1. Diseño de bola flotante La bola no está sostenida por ejes de muñón superior e inferior. La pelota flota axialmente. Bajo presión media, la presión del lado de entrada empuja la bola contra el asiento aguas abajo para lograr el sellado.

2. Puerto completo/puerto reducido opcional La versión de puerto completo mantiene el mismo diámetro que la tubería para una resistencia mínima al flujo; puerto reducido para un servicio general rentable.

3. Conexión de extremo bridada Conexión de brida de cara elevada, fácil instalación, desmontaje y mantenimiento in situ.

4. Inserto de asiento blando de PTFE Asiento de PTFE no metálico, rendimiento de cierre bidireccional hermético.

5. Vástago antiexplosión La estructura del vástago antiexplosión evita que el vástago explote bajo presión interna. El dispositivo antiestático es opcional para disipar la carga estática entre la bola y los asientos.

6. Estructura de carrocería simple y compacta Número de piezas pequeñas, construcción interna sencilla. Modo de funcionamiento: palanca, reductor, actuador neumático o eléctrico configurable.

Nota: La estructura de bola flotante es adecuada principalmente para tamaños pequeños y medianos (DN15‑DN200). Para alta presión de gran tamaño, se prefiere la válvula de bola de muñón Q347F.

Ventajas

• Estructura simple de bola flotante, diseño compacto, costo competitivo para diámetros pequeños y medianos.

• El asiento blando de PTFE logra un cierre bidireccional hermético y sin fugas.

• Apertura/cierre rápido de un cuarto de vuelta de 90 grados, operación rápida de encendido y apagado.

• La opción de puerto completo y baja resistencia al flujo permite un flujo de medios sin obstrucciones.

• Conexión bridada, resistencia de unión confiable, conveniente para instalación y reemplazo.

• Amplia compatibilidad con medios: agua, petróleo, gas, fluidos químicos en general.

• Opciones de actuación flexibles: palanca de manija, engranaje, neumática, eléctrica para control manual o automático.
