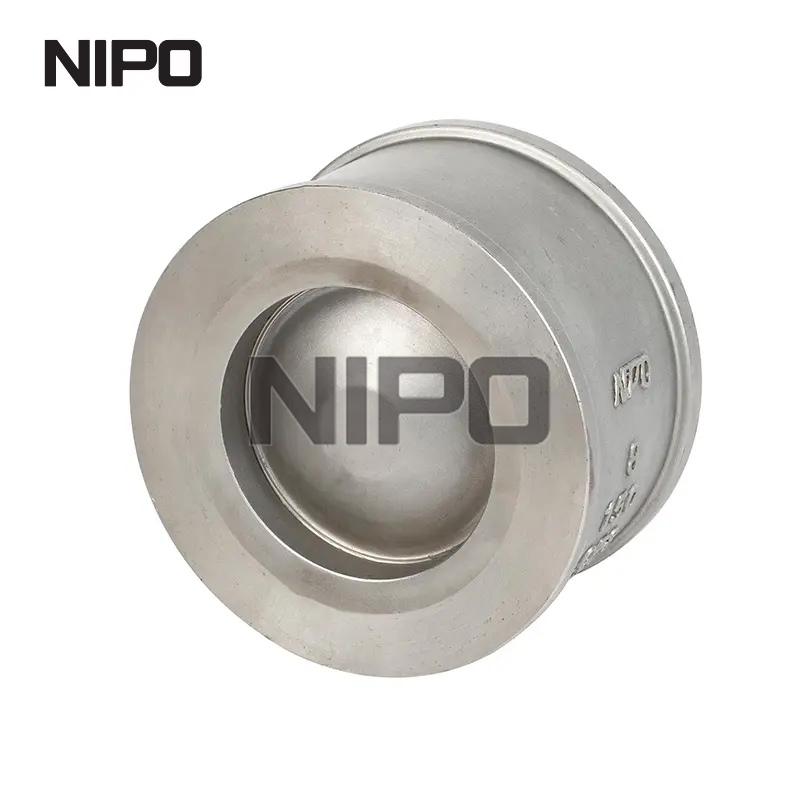

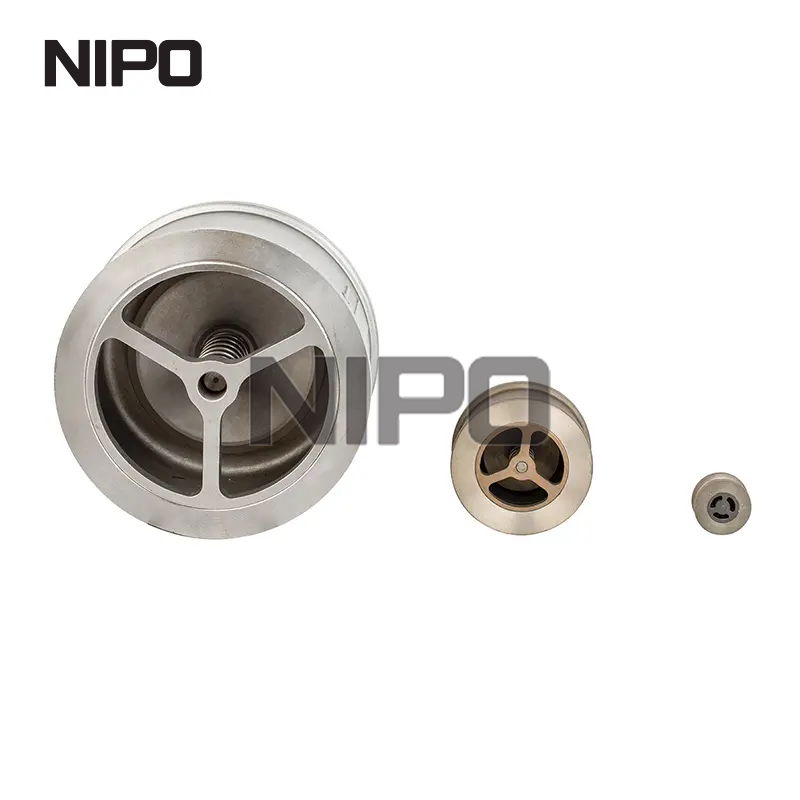

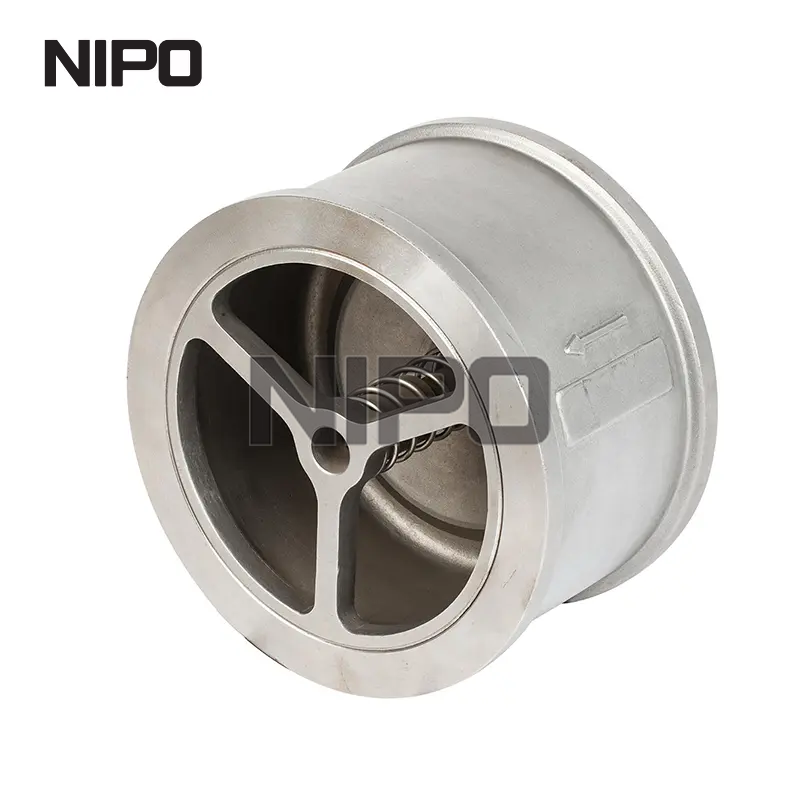

La válvula de retención Wafer es aplicable a varias tuberías con presión nominal de PN1.0MPa~42.0MPa. Clase 150.2500 y diámetro nominal de DN15~ 1200 mm, NPS1/2-48 y temperatura de trabajo de - 196~540 °C para protección contra el contraflujo del medio. La selección de diferentes materiales se puede aplicar al medio que incluye agua, vapor, aceites, ácido nítrico, ácido acético, medio oxidante fuerte y urea, etc.
La válvula de retención Wafer es aplicable a varias tuberías con presión nominal de PN1.0MPa~42.0MPa. Clase 150.2500 y diámetro nominal de DN15~ 1200 mm, NPS1/2-48 y temperatura de trabajo de - 196~540 °C para protección contra el contraflujo del medio. La selección de diferentes materiales se puede aplicar al medio que incluye agua, vapor, aceites, ácido nítrico, ácido acético, medio oxidante fuerte y urea, etc.
1. Diseño y fabricación:APl594,API6D,JB/T8937:
2. Cara a cara y de extremo a extremo: AP1594.API6D,DIN3202.JB/T8937.
3. Clasificaciones de presión-temperatura ASME B16.34,DIN2401.GB/T12224;
4. Inspección y prueba: APl598、GB/T26480;
Brida de tubería: JB/T74-90,GB/T9113,HG20592-20635,SH3406,ASMEB16.5,DIN2543-2548,GB/T13402,AP1605,ASME B16.47。
1. Diseño y fabricación:APl594,API6D,JB/T8937:
2. Cara a cara y de extremo a extremo: AP1594.API6D,DIN3202.JB/T8937.
3. Clasificaciones de presión-temperatura ASME B16.34,DIN2401.GB/T12224;
4. Inspección y prueba: APl598、GB/T26480;
Brida de tubería: JB/T74-90,GB/T9113,HG20592-20635,SH3406,ASMEB16.5,DIN2543-2548,GB/T13402,AP1605,ASME B16.47。
1. Longitud estructural corta, solo 1/4 ~ 1/8 de la de la válvula de retención con brida tradicional;
2. Bajo volumen, peso ligero, sólo 1/4~1/20 de los de la válvula de retención con brida tradicional.
3. Cierre rápido del disco de la válvula, baja presión de golpe de ariete;
4. Aplicable y de fácil instalación para tuberías verticales u horizontales.
5.Pasaje de flujo suave y pequeña resistencia al fluido;
6.Acción flexible y buen rendimiento de sellado:
7.Recorrido de válvula estrecho y pequeño impacto de cierre;
8.Estructura integrada, simple y compacta, en hermosa forma;
9. Larga vida útil y buena confiabilidad.
1. Longitud estructural corta, solo 1/4 ~ 1/8 de la de la válvula de retención con brida tradicional;
2. Bajo volumen, peso ligero, sólo 1/4~1/20 de los de la válvula de retención con brida tradicional.
3. Cierre rápido del disco de la válvula, baja presión de golpe de ariete;
4. Aplicable y de fácil instalación para tuberías verticales u horizontales.
5.Pasaje de flujo suave y pequeña resistencia al fluido;
6.Acción flexible y buen rendimiento de sellado:
7.Recorrido de válvula estrecho y pequeño impacto de cierre;
8.Estructura integrada, simple y compacta, en hermosa forma;
9. Larga vida útil y buena confiabilidad.
Estructura | Válvula de retención de oscilación de doble disco tipo oblea H76 | Válvula de retención oscilante con brida H44 univalve |
Presión del golpe de ariete | Disco pequeño de recorrido corto y cierre asistido por resorte, cerrar la válvula rápido | Gran recorrido de la válvula y requiere un tiempo de cierre más prolongado. |
Tipo H76 La presión del golpe de ariete tipo H44 es de solo 1/2 a 1/5 | ||
Dimensiones y peso | Longitud estructural muy corta, volumen reducido y masa ligera. Ofrece una gran comodidad para la instalación y el transporte. Además, el almacenamiento y la disposición de las tuberías de las válvulas pueden reducir en gran medida los materiales y reducir los costos de construcción. | Una gran longitud de la estructura, volumen estúpido grande, peso pesado. |
La longitud del tipo de estructura tipo H76 H44 es de solo 1/4 ~ 1/6, el tipo H76 tipo H44 pesa solo de 1/4 a 1/10 | ||
Resistencia a los fluidos | Pequeño coeficiente de resistencia al fluido ￡ de 2,6 a 0,7; a medida que aumenta el diámetro de la válvula, el coeficiente de resistencia al fluido disminuye | El coeficiente de resistencia al flujo bajo E es 1.3.3, pero en condiciones de baja presión, el disco de la válvula no se puede abrir completamente, alta resistencia al fluido. La resistencia aumentará a medida que aumente el tamaño de la válvula. |
Instalación | Se puede instalar en instalación horizontal o vertical, peso ligero. No es necesario configurar los cojinetes de la válvula. | Se puede instalar en instalación horizontal o vertical, es necesario ajustar el peso de válvulas pesadas de gran diámetro y rodamientos. |
Presión de apertura | Pequeña válvula bajo presión en una lata pequeña completamente abierta | La válvula más grande en más grande se puede abrir completamente bajo presión. |
Fiabilidad | El cuerpo de la válvula tiene una estructura integrada, un impacto de cierre pequeño, simple y compacto, baja presión de golpe de ariete, larga vida útil y buena confiabilidad. | La válvula está cerrada y el enorme impacto del golpe de ariete es fácil de dañar la válvula. |
Estructura | Válvula de retención de oscilación de doble disco tipo oblea H76 | Válvula de retención oscilante con brida H44 univalve |
Presión del golpe de ariete | Disco pequeño de recorrido corto y cierre asistido por resorte, cerrar la válvula rápido | Gran recorrido de la válvula y requiere un tiempo de cierre más prolongado. |
Tipo H76 La presión del golpe de ariete tipo H44 es de solo 1/2 a 1/5 | ||
Dimensiones y peso | Longitud estructural muy corta, volumen reducido y masa ligera. Ofrece una gran comodidad para la instalación y el transporte. Además, el almacenamiento y la disposición de las tuberías de las válvulas pueden reducir en gran medida los materiales y reducir los costos de construcción. | Una gran longitud de la estructura, volumen estúpido grande, peso pesado. |
La longitud del tipo de estructura tipo H76 H44 es de solo 1/4 ~ 1/6, el tipo H76 tipo H44 pesa solo de 1/4 a 1/10 | ||
Resistencia a los fluidos | Pequeño coeficiente de resistencia al fluido ￡ de 2,6 a 0,7; a medida que aumenta el diámetro de la válvula, el coeficiente de resistencia al fluido disminuye | El coeficiente de resistencia al flujo bajo E es 1.3.3, pero en condiciones de baja presión, el disco de la válvula no se puede abrir completamente, alta resistencia al fluido. La resistencia aumentará a medida que aumente el tamaño de la válvula. |
Instalación | Se puede instalar en instalación horizontal o vertical, peso ligero. No es necesario configurar los cojinetes de la válvula. | Se puede instalar en instalación horizontal o vertical, es necesario ajustar el peso de válvulas pesadas de gran diámetro y rodamientos. |
Presión de apertura | Pequeña válvula bajo presión en una lata pequeña completamente abierta | La válvula más grande en más grande se puede abrir completamente bajo presión. |
Fiabilidad | El cuerpo de la válvula tiene una estructura integrada, un impacto de cierre pequeño, simple y compacto, baja presión de golpe de ariete, larga vida útil y buena confiabilidad. | La válvula está cerrada y el enorme impacto del golpe de ariete es fácil de dañar la válvula. |
