Tipo: válvula de retención oscilante
Origen: Zhejiang, China
Nombre: nipo
Solicitud: General
Medios de comunicación: -196 a 425 ℃
Fuerza: Manual
Tamaño: 2 a 30 pulgadas
Estructura: Controlador de el volumen
material: Acero al carbono, acero inoxidable, acero dúplex
Estándar: ANSI, JIS, GB, DIN
Certificado: API6D, CE, ISO9001
Medio: Agua, aceite, vapor, líquido, etc.
| Cantidad: | |
|---|---|

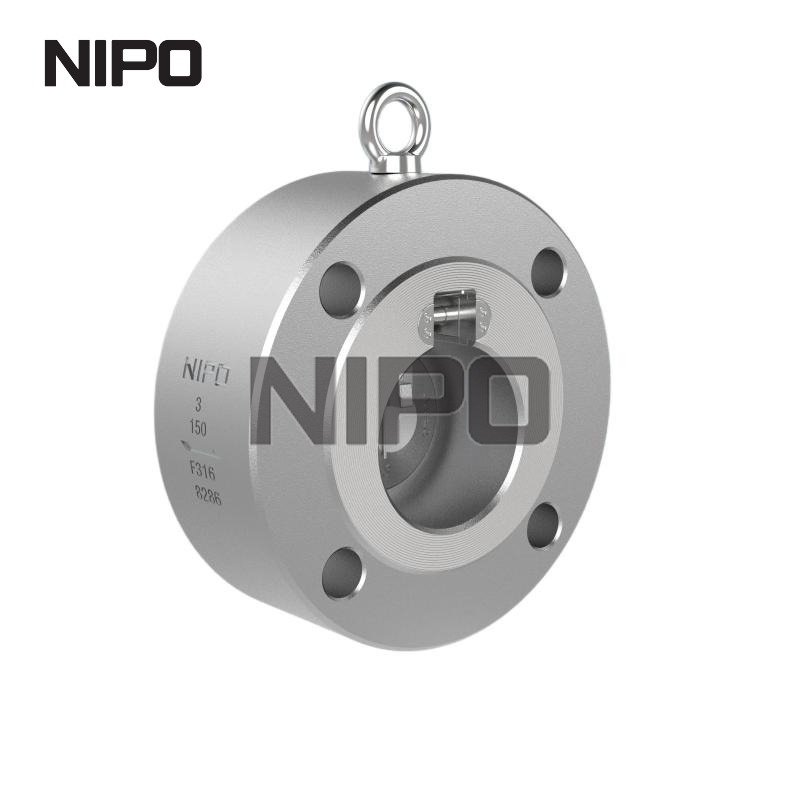

HRTL76
NIPO
Como fabricante líder y proveedor mundial de sistemas de control de fluidos industriales, presentamos la válvula de retención oscilante de disco único sin retenedor tipo Lug. Diseñada con un cuerpo forjado robusto, esta válvula garantiza operaciones ininterrumpidas en redes de tuberías exigentes.
Diseñado para cero fugas externas con arquitectura avanzada sin retenedores
Configuración compacta del extremo de orejeta para una instalación optimizada que ahorra espacio
Integridad metalúrgica forjada construida para entornos de presión extrema.
Capacidades de producción de volumen constante listas para proyectos industriales a gran escala
La válvula de retención oscilante de disco único sin retenedor tipo lug representa el pináculo de la prevención moderna de inversión de flujo. Cuando maneja el peso denso y frío de su cuerpo forjado, inmediatamente reconoce la densidad metalúrgica lograda mediante técnicas avanzadas de forjado. Este proceso de fabricación elimina los huecos microscópicos y la porosidad que a menudo se encuentran en las piezas fundidas estándar, lo que se traduce directamente en una tranquilidad absoluta en entornos de alto estrés y alta vibración. Al eliminar el pasador de retención tradicional que penetra la pared de la válvula, esta arquitectura sin retenedor erradica permanentemente la fuente principal de emisiones fugitivas. Sus instalaciones se benefician de un perímetro inmaculado y libre de fugas, que protege tanto al personal como al entorno circundante de medios peligrosos o tóxicos.
Internamente, el disco oscila con una fluidez precisa y silenciosa, reaccionando instantáneamente a los cambios de presión sin el golpe metálico destructivo y discordante asociado con el golpe de ariete severo. Sus superficies de asiento meticulosamente traslapadas crean un área de contacto impecable, similar a un espejo, que ofrece un cierre hermético, protegiendo sus costosas bombas y compresores del devastador reflujo. Ya sea para regular gases volátiles, líquidos corrosivos o vapor a alta temperatura, esta válvula se integra perfectamente en su infraestructura. La suavidad táctil de las caras mecanizadas y la perfección visual del exterior forjado dicen mucho sobre la mano de obra invertida en cada unidad, lo que en última instancia reduce el tiempo de inactividad por mantenimiento y eleva el perfil de seguridad general de sus operaciones críticas.
La ingeniería de precisión requiere especificaciones exactas. Los siguientes parámetros técnicos detallan los límites operativos y las métricas de construcción de nuestras válvulas de retención forjadas. Estas especificaciones se establecen meticulosamente para ayudar a los ingenieros de adquisiciones, gerentes de instalaciones y directores técnicos a combinar el hardware preciso con los complejos requisitos de sus tuberías. Desde presiones nominales que abarcan hasta 64 bar hasta diversos grados de materiales, incluidos A105 y aleaciones de acero inoxidable dúplex, cada punto de datos refleja nuestro compromiso inquebrantable de suministrar componentes de calidad industrial. Nos aseguramos de que estas válvulas funcionen de manera confiable en condiciones rigurosas, ya sea que manejen temperaturas criogénicas extremas o gases volátiles. Revise las métricas estandarizadas a continuación para confirmar la compatibilidad con su infraestructura.
Parámetro | Descripción |
|---|---|
Conexión | Extremo de oreja |
Material | A105、F304、F316、F51、F53 |
Presión | 10 a 64 bares |
Temperatura media | -196 a 425 ℃ |
Medios | Agua, petróleo, aire, gas y otros medios. |
Capacidad de suministro | 1000 pedazos/pedazos por mes |
Detalles de embalaje | Nuestro proceso de embalaje implica el uso de bolsas de plástico para embalar cada producto, seguido de campos internos. Finalmente, nuestros productos se embalan en cajas o paletas resistentes de madera contrachapada para garantizar un transporte seguro. Este proceso garantiza que cada artículo llegue a su destino en excelentes condiciones. |
Port | Ningbo, Shangai, etc. |
Plazo de entrega | Puede tardar entre 30 y 40 días dependiendo de la cantidad. |
Actualizar la infraestructura de su oleoducto requiere componentes que brinden mejoras operativas mensurables. Esta válvula está diseñada para trascender el control básico de fluidos y ofrece distintas ventajas mecánicas que reducen el costo total de propiedad y agilizan los procedimientos de mantenimiento de rutina.
Eliminación de emisiones fugitivas: la pared exterior sólida y sin perforar bloquea inherentemente cualquier ruta potencial de fuga a la atmósfera, una mejora crítica para las instalaciones que manejan compuestos tóxicos o volátiles.
Amortiguación acústica y mecánica: el mecanismo de oscilación optimizado responde rápidamente a la desaceleración del flujo, mitigando drásticamente las ondas de choque acústicas fuertes y dañinas asociadas con el golpe de ariete severo.
Dinámica de fluidos sin restricciones: cuando está completamente abierto, el disco despeja el camino del flujo de manera eficiente, minimizando la caída de presión y reduciendo la carga de energía en sus sistemas de bombeo.
Sellado pulido como espejo: Las superficies de contacto internas se someten a un riguroso microlapeado, lo que da como resultado un acabado perfectamente liso que garantiza un sellado hermético y sin fugas incluso bajo diferenciales de baja presión.
Densidad estructural excepcional: el proceso de forjado alinea la estructura granular del metal, proporcionando una resistencia superior al choque térmico, la fatiga mecánica y las explosiones de alta presión en comparación con las alternativas de fundición.
En el procesamiento de fluidos peligrosos, la integridad del límite de presión no es negociable. Las válvulas de retención tradicionales utilizan un pasador de bisagra que penetra en el cuerpo de la válvula, creando un punto de sellado vulnerable y propenso a degradación y fugas con el tiempo. Nuestra arquitectura avanzada sin retenedores reinventa completamente este mecanismo.
Al asegurar el conjunto de bisagra interna sin perforar la carcasa exterior, proporcionamos una barrera metálica sólida y continua contra el mundo exterior. La penetración externa cero significa cero riesgo de contaminación ambiental o fugas atmosféricas, lo que ayuda a que sus instalaciones cumplan y superen sin esfuerzo las estrictas normas sobre emisiones fugitivas.
Fabricado con palanquillas forjadas de alta densidad, el cuerpo resiste grietas microscópicas y porosidad. Esta densidad estructural garantiza un rendimiento constante durante picos de presión extremos. Además, la ausencia de tapones o sellos externos elimina los puntos débiles que podrían fallar durante una emergencia por altas temperaturas o un incendio localizado, lo que mejora drásticamente la seguridad de la planta.
Límite exterior continuo de metal sólido
Inmune a las fugas externas comunes en diseños más antiguos
Características superiores a prueba de incendios gracias a la carcasa sin perforar
Los sistemas de tuberías dinámicos exigen válvulas que reaccionen con una velocidad intuitiva. El mecanismo de oscilación de disco único en esta válvula tipo orejeta está calibrado para una capacidad de respuesta excepcional. A medida que la velocidad del flujo disminuye, el disco inicia su arco de cierre instantáneamente, sellando la tubería en fracciones de segundo antes de que el flujo inverso pueda ganar impulso.
Esta rápida respuesta es la defensa definitiva contra el destructivo golpe de ariete. Al cerrarse rápida y suavemente, preserva la integridad estructural de las tuberías adyacentes, la instrumentación sensible y los costosos equipos giratorios de las violentas ondas de choque de la inversión del fluido.
El disco equilibrado con precisión requiere una mínima energía de flujo hacia adelante para abrirse, lo que garantiza un funcionamiento eficiente incluso en líneas alimentadas por gravedad de baja presión. La geometría interna está contorneada para guiar el fluido suavemente a través del orificio, minimizando la turbulencia y el arrastre por fricción.
Baja presión de apertura para un tránsito de fluidos altamente eficiente
Asiento impecable de metal con metal para garantizar la ausencia de fugas
Movimiento del disco silencioso y controlado que evita el ruido metálico.
Las aplicaciones industriales abarcan un enorme espectro de realidades térmicas y químicas. Para garantizar una compatibilidad absoluta con su proceso específico, esta válvula está disponible en una selección meticulosamente seleccionada de aleaciones forjadas de primera calidad. Ya sea que esté manejando gases licuados criogénicos o vapor sobrecalentado, la integridad del material no se ve comprometida.
Las propiedades metalúrgicas de nuestros cuerpos forjados les permiten permanecer completamente operativos en condiciones extremas que van desde -196 ℃ de congelación criogénica profunda hasta 425 ℃ de calor extremo, sin perder resistencia a la tracción ni volverse peligrosamente frágiles.
La sensación táctil de la forja resistente habla de su longevidad. Cada material se elige para combatir la corrosión agresiva y la degradación térmica, asegurando una vida útil prolongada.
Acero al carbono (A105): el estándar de la industria para aplicaciones de gas y petróleo no corrosivas y de alta resistencia.
Inoxidable Austenítico (F304/F316): Proporciona excelente resistencia a la oxidación en sectores de refinación química.
Aleaciones dúplex (F51/F53): Ofrece una resistencia a las picaduras inigualable para entornos marinos marinos y medios ricos en cloruro.
La confianza en el hardware industrial se basa en pruebas rigurosas y estandarizadas. Como fabricante dedicado, sometemos cada válvula de retención forjada a una batería inflexible de protocolos de garantía de calidad antes de que salga de nuestras instalaciones. No sólo estás adquiriendo una válvula; está asegurando un dispositivo de seguridad certificado.
Nuestras válvulas están diseñadas estrictamente de acuerdo con los estándares internacionales más respetados, incluidos API 594 y API 6D. Esto garantiza compatibilidad dimensional global y confiabilidad funcional en diversos proyectos de ingeniería.
Cada unidad se somete a pruebas 100% hidrostáticas de carcasa y asiento según los protocolos API 598. Esto verifica la solidez estructural y el sellado hermético bajo presiones nominales máximas, brindando a los equipos de adquisiciones la prueba documentada requerida para la infraestructura crítica.
Se suministra con informes detallados de pruebas de materiales (MTR)
Identificación serializada única estampada en cada cuerpo de válvula
Trazabilidad total hasta el calor del acero original.
Las limitaciones de espacio y las complejidades de la instalación son desafíos persistentes en el diseño de plantas modernas. Esta válvula de retención tipo lengüeta está diseñada específicamente para aliviar estas cargas. La periferia de la orejeta roscada permite que la válvula se atornille de manera segura directamente a las bridas de la tubería.
Su formato compacto es una revelación para los ingenieros de tuberías. El delgado perfil cara a cara requiere solo una fracción del espacio de instalación en comparación con las voluminosas válvulas de retención oscilantes con bridas, lo que la hace ideal para colectores estrechos y sistemas montados sobre patines.
Con un peso aproximado de 1/4 a 1/8 de las alternativas convencionales, reduce drásticamente la carga estructural sobre soportes y soportes de tuberías. La masa reducida y el centro de gravedad centralizado hacen que el posicionamiento en el campo y el empernado sean significativamente más rápidos y seguros para los equipos de instalación.
Permite el mantenimiento unilateral sin despresurizar las líneas aguas arriba
Orientación versátil para flujo horizontal o vertical ascendente
Reduce los costos generales de apoyo estructural.
En el ámbito de las adquisiciones industriales a gran escala, los plazos de los proyectos son tan críticos como la calidad del producto. Como proveedor de alta capacidad, hemos optimizado nuestras redes de fabricación y logística para garantizar que sus componentes críticos lleguen precisamente cuando sea necesario, independientemente de su ubicación geográfica.
Una producción constante de 1000 piezas por mes garantiza que podamos cumplir con pedidos de gran volumen sin comprometer nuestros estrictos estándares de calidad. Con un ciclo de producción transparente de 30 a 40 días, sus jefes de proyecto pueden programar las instalaciones con absoluta confianza.
Entendemos las ansiedades asociadas con el transporte marítimo internacional. Nuestros protocolos de embalaje están diseñados obsesivamente para absorber los impactos del tránsito y bloquear la humedad ambiental, garantizando unas condiciones impecables al llegar.
Proximidad a los principales centros de envío como Ningbo y Shanghai
Sellado de plástico individual para evitar la entrada de polvo y humedad.
Partición interna para evitar daños por tránsito de metal sobre metal.
Cajas o tarimas de madera contrachapada resistentes y certificadas para exportación para una máxima protección
Seleccionar el socio de fabricación adecuado es una decisión estratégica que impacta la seguridad, la eficiencia y la rentabilidad de toda su operación. No nos limitamos a producir válvulas; Diseñamos soluciones de control de fluidos a largo plazo adaptadas a las rigurosas demandas de la industria global.
Nuestro compromiso se extiende mucho más allá de la fábrica. Actuamos como una extensión de sus equipos de adquisiciones e ingeniería, brindando la profundidad técnica y la confiabilidad logística necesarias para ejecutar proyectos complejos sin problemas.
Profunda experiencia metalúrgica: nuestro equipo de ingeniería posee décadas de experiencia en tecnologías de forjado, lo que garantiza una selección óptima de materiales para sus desafíos corrosivos específicos.
Control de fabricación de extremo a extremo: al mantener una supervisión estricta de cada fase, desde la inspección de la palanquilla en bruto hasta el mecanizado de precisión final, eliminamos las variaciones de calidad.
Soporte técnico receptivo: brindamos respuestas rápidas y detalladas a consultas técnicas, ayudando con cálculos de flujo y evaluaciones de compatibilidad de materiales.
Historial global comprobado: Nuestros productos de control de fluidos actualmente protegen infraestructura crítica en plantas químicas, plataformas marinas e instalaciones de generación de energía en todo el mundo.
Para ayudar a sus equipos de ingeniería y adquisiciones en su proceso de evaluación, hemos recopilado respuestas detalladas a las consultas técnicas más comunes sobre nuestras válvulas de retención tipo orejeta forjada.
El diseño sin retenedor elimina por completo la necesidad de perforar el cuerpo de la válvula para instalar el pasador de la bisagra. Esto elimina por completo el tapón externo y el sello, erradicando así la fuente más común de emisiones fugitivas y fugas externas. Es una característica de seguridad esencial y no negociable para instalaciones que procesan medios tóxicos, letales o altamente inflamables.
Sí. La conexión del extremo de orejeta presenta orificios roscados que permiten atornillar la válvula directamente a la brida aguas arriba. Esto permite retirar de forma segura las tuberías aguas abajo para mantenimiento, inspección o modificación mientras la línea aguas arriba permanece presurizada, lo que proporciona una excelente flexibilidad operativa y reduce el tiempo de inactividad de las instalaciones.
La forja somete el tocho de acero a una inmensa presión direccional, que alinea la estructura del grano y elimina los huecos internos, la porosidad o los defectos de contracción que se encuentran comúnmente en las piezas fundidas. Esto da como resultado un material significativamente más denso y resistente con una resistencia superior a la fatiga, lo que lo hace excepcionalmente confiable para servicios de alta presión (hasta 64 bar) y alta temperatura.
Proporcionamos documentación completa con cada envío para satisfacer sus requisitos de garantía de calidad. Esto incluye informes de pruebas de materiales (MTR) que detallan las propiedades químicas y físicas exactas del acero forjado, así como certificados de pruebas de presión API 598 que confirman que la carcasa y el asiento han pasado rigurosas pruebas hidrostáticas y neumáticas.
Absolutamente. El diseño compacto y cuidadosamente equilibrado de un solo disco permite una instalación confiable en tuberías verticales, siempre que la dirección del flujo sea hacia arriba. El disco de respuesta rápida garantiza un cierre inmediato contra la gravedad y el flujo inverso, evitando eficazmente el golpe de ariete y protegiendo los equipos en los elevadores verticales.
