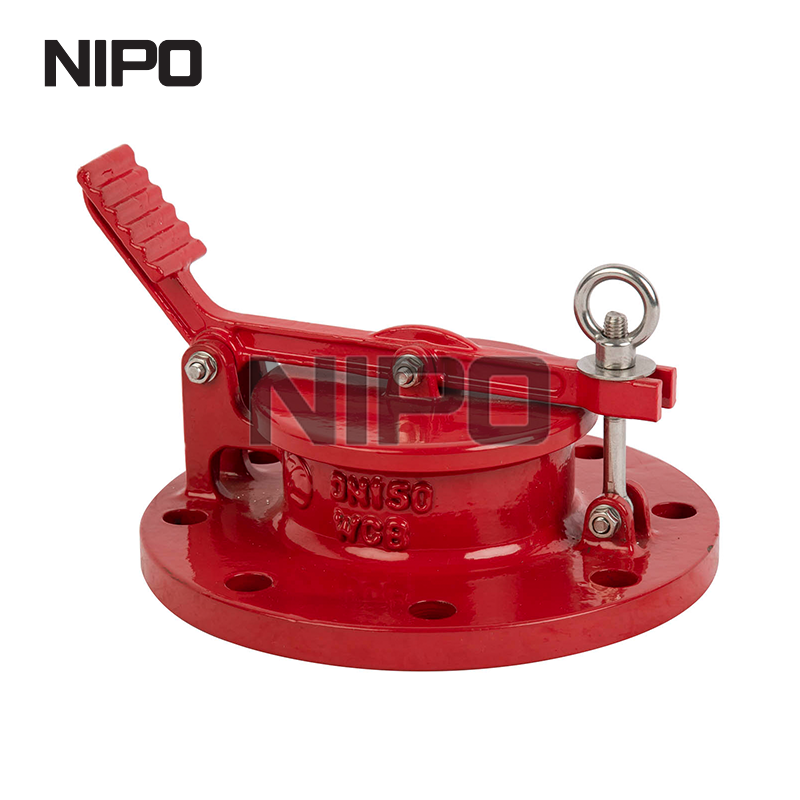

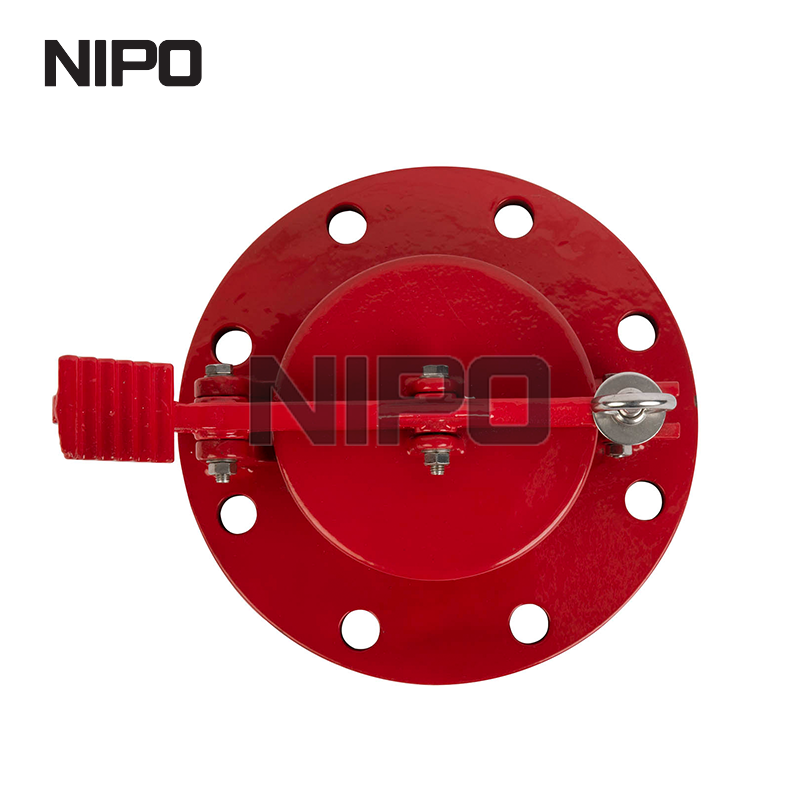

Orificio de medición de aceite tipo pedal
El diámetro del orificio de medición es de 150 mm y está provisto de una tapa del orificio y un perno de aflojamiento que se puede sellar. Para evitar chispas causadas por el impacto de la tapa del orificio y el dispositivo de hierro al cerrar, se incrusta una almohadilla de goma resistente al aceite o metal blando (cobre o aluminio) en la ranura de sellado de la tapa del orificio. Dado que la cinta de acero utilizada para la medición está en contacto con la salida, es fácil de frotar y generar chispas, por lo que se incrusta un manguito de cobre (o aleación de aluminio) dentro del tubo del orificio, o se instala una ranura guía de metal no ferroso (ranura de alimentación de la cinta) fuera del punto de medición fijo.
Para garantizar que la medición de aceite se realice en la misma posición y reducir el error de medición, se instalan ranuras guía de aluminio o cobre en un lado de la pared interior del orificio de medición de aceite. No debe haber ninguna costura de soldadura en la placa inferior del tanque de aceite debajo del orificio positivo de medición de aceite y, si es necesario, se puede soldar allí una placa de referencia de medición para reducir el error relativo de cada medición.
El orificio de medición de aceite se divide en orificios de medición de aceite giratorios y de pedal, que se instalan en la parte superior del tanque de aceite y se utilizan para medir la elevación, temperatura y muestreo de los productos derivados del petróleo en el tanque. Debido a que los materiales químicos tienen diferentes grados de olores nocivos, no pueden descargarse a la atmósfera durante la medición. Para completar el programa de medición, garantizar que el medio ambiente no se vea afectado y la seguridad operativa de los trabajadores, los agujeros de petróleo de protección ambiental pueden desempeñar un papel en este sentido.
