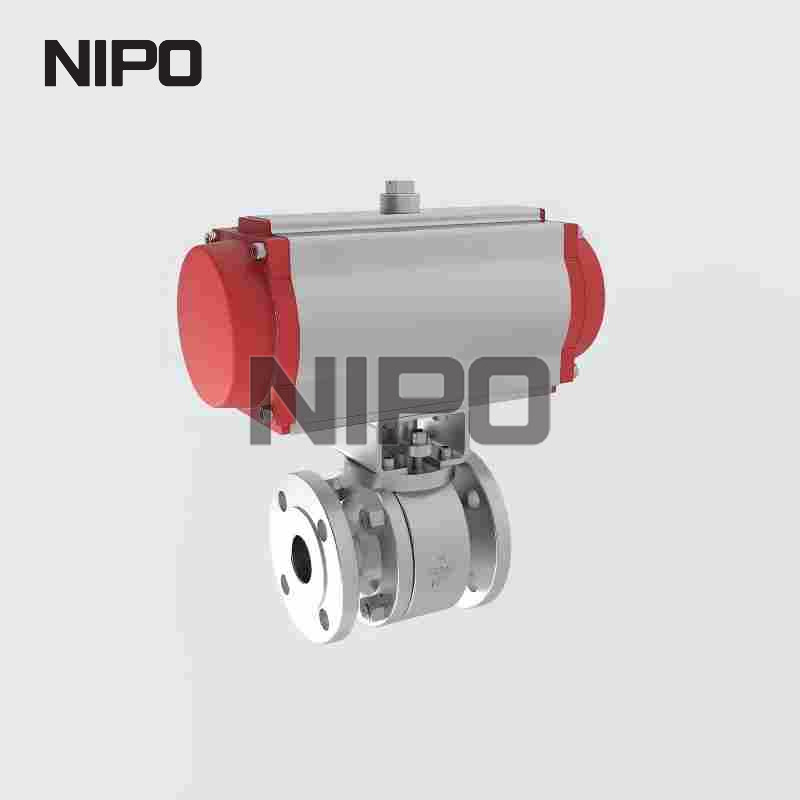

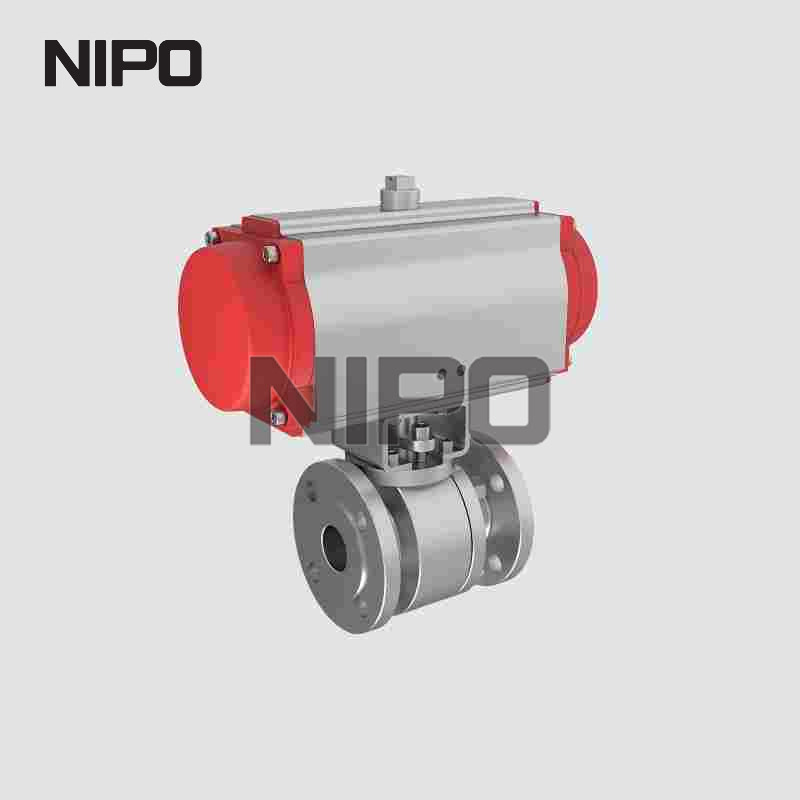

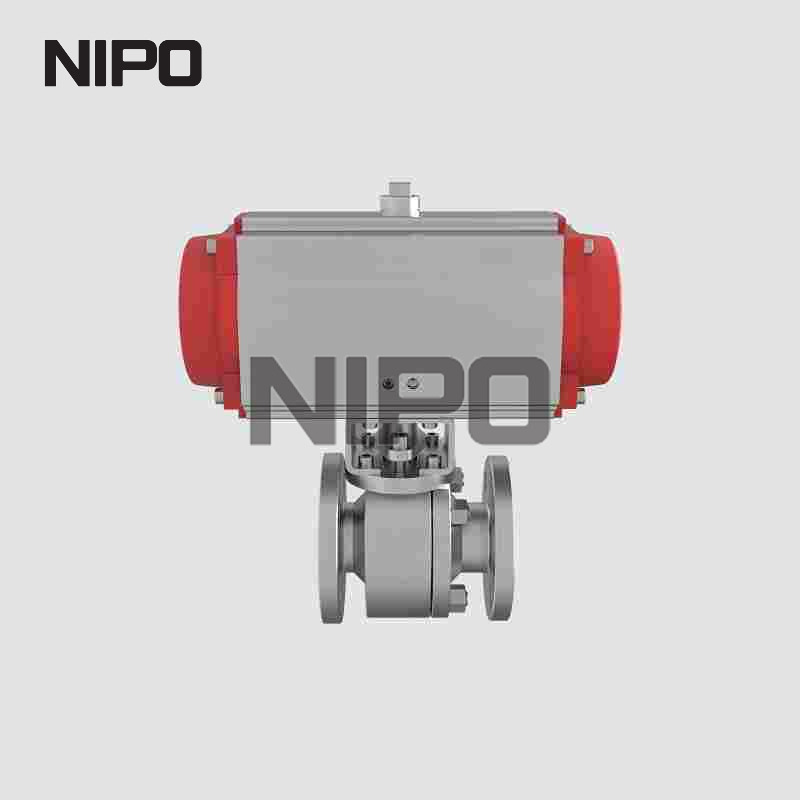

Válvula de bola flotante con asiento metálico, accionada neumáticamente y con brida Q641Y

Descripción general del producto

Descripción del Producto

Nombre del producto: Válvula de bola Q641Y

Número de modelo: Q641Y-16PL DN40

Categoría de material: acero inoxidable con bajo contenido de carbono

Grado del material: F304L

Clasificación de presión: PN16

Tamaño nominal: DN40

Método de actuación: neumático

Conexión final: bridada

Especificación de conexión: cara elevada (RF)

Diseño y Operación

El actuador neumático proporciona apertura y cierre remotos de un cuarto de vuelta, mientras que la ruta de flujo recta de paso total está destinada a reducir la restricción en la posición abierta. El tipo de actuador, el par de salida, la presión del aire, el tiempo de ciclo, los accesorios y la posición de falla son selecciones del proyecto y no están definidos únicamente por el modelo de válvula.

Límites de medios y servicios

El registro de existencias enumera agua, vapor y aceite y una temperatura operativa máxima de 300 C. Confirme el material de retención de presión F304L, la superficie de sellado de carburo cementado, la empaquetadura del vástago y los materiales de las juntas del cuerpo para el fluido, la temperatura, la presión y la frecuencia de operación reales.

Estándares y verificación de proyectos

La fuente identifica el sistema estándar nacional chino pero no indica todos los códigos que lo rigen. Confirme los estándares de diseño, brida, cara a cara y de prueba, junto con el tamaño del actuador, los criterios de fuga, los certificados de materiales y los requisitos de la interfaz de control antes de realizar el pedido.

Estructural

1. Estructura de bola flotante con asiento de metal con metal de revestimiento duro de estelita. La bola flota axialmente. La presión del proceso empuja la bola contra el asiento metálico aguas abajo para lograr el sellado. La superficie de sellado del asiento y la bola están recubiertas con una aleación de estelita para lograr un rendimiento de sellado duro de metal de alta dureza.

2. Conexión de extremo RF con brida Extremos de brida con cara elevada, alta resistencia de conexión, fácil instalación, desmontaje y mantenimiento en el campo.

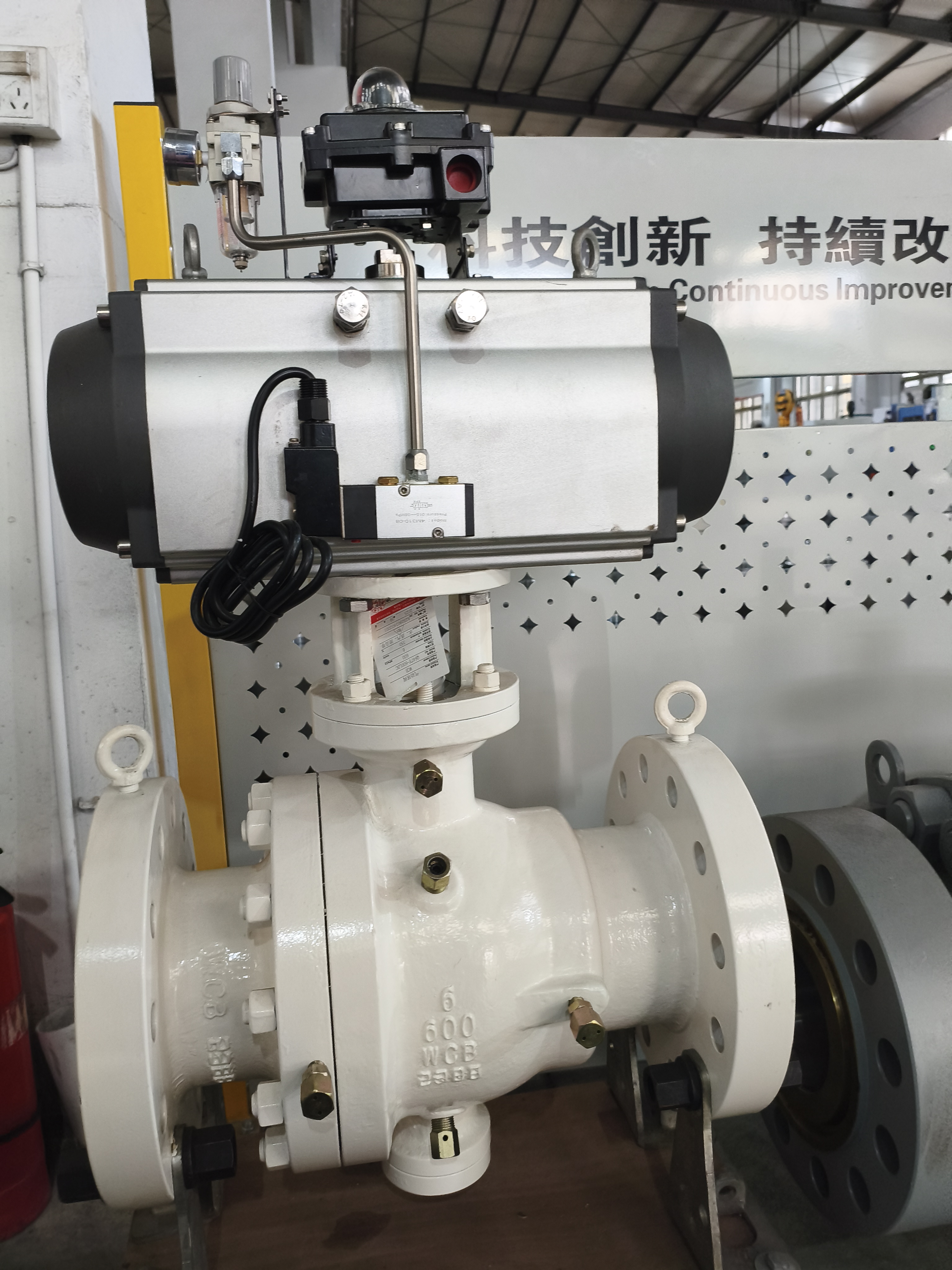

3. Actuador neumático de cuarto de vuelta Equipado con actuador giratorio neumático (doble efecto/retorno por resorte de simple efecto opcional). Acción de encendido y apagado de un cuarto de vuelta de 90 grados, apertura y cierre rápidos. Puede combinarse con válvula solenoide, interruptor de límite y posicionador para control remoto de señal.

4. Diseño de vástago antiexplosión El vástago antiexplosión evita la expulsión del vástago bajo presión de la cavidad interna. Hay disponible un dispositivo antiestático para liberar la electricidad estática generada entre la bola y el asiento.

5. Par de sellado metálico resistente a altas temperaturas El conjunto de asiento de metal con metal tolera altas temperaturas de trabajo, no envejece ni se deforma fácilmente a diferencia de los asientos blandos de PTFE. Los orificios de puerto completo y de puerto reducido son opcionales.

6. Función de alivio de presión de la cavidad del cuerpo Cuando el medio atrapado dentro de la cavidad se expande térmicamente y la presión aumenta, el exceso de presión se puede aliviar hacia el lado de la tubería para proteger los componentes de la válvula.

Ventajas

• Diseño de asiento duro de estelita de metal con metal, adecuado para medios granulares y ligeramente abrasivos de alta temperatura y alta viscosidad donde el asiento blando no puede funcionar.

• La estructura de bola flotante proporciona un rendimiento de cierre bidireccional confiable.

• El actuador neumático de cuarto de vuelta logra un rápido control remoto automático de encendido y apagado; La versión con retorno por resorte garantiza una posición a prueba de fallos en caso de pérdida de aire.

• La superficie de sellado dura presenta una excelente resistencia al desgaste, propiedades antirayaduras y una larga vida útil.

• La conexión bridada garantiza una conexión estable de la tubería, conveniente para inspección y reemplazo.

• Amplio rango de temperaturas de trabajo, resistencia a la temperatura mucho mayor en comparación con las válvulas de bola de asiento blando de PTFE.

• Puede ensamblarse con válvula solenoide, interruptor de límite y posicionador para integrarse en un sistema de control industrial automático.

Estándares y aplicación típica

Cumplimiento: API 6D, ASME B16.34, ASME B16.5, API 598.

Se utiliza para aceite de alta temperatura, aceite conductor de calor, vapor, gas de horno de coque y medios que contienen partículas en la industria petroquímica, metalúrgica y térmica.
