NIPO
Esta válvula de mariposa está diseñada para usarse en sistemas de tuberías bridadas y cuenta con una conexión bridada para una fácil instalación. La válvula se acciona mediante un volante o actuador, lo que permite un control preciso de los caudales. El diseño de triple compensación de la válvula garantiza un funcionamiento suave y una larga vida útil.
Diseñado específicamente para sistemas de tuberías con bridas de alta resistencia.
Regulación precisa del flujo mediante volante manual o actuador automatizado.
La geometría avanzada de triple desplazamiento minimiza el desgaste mecánico.
La construcción robusta garantiza una vida útil prolongada en entornos hostiles.

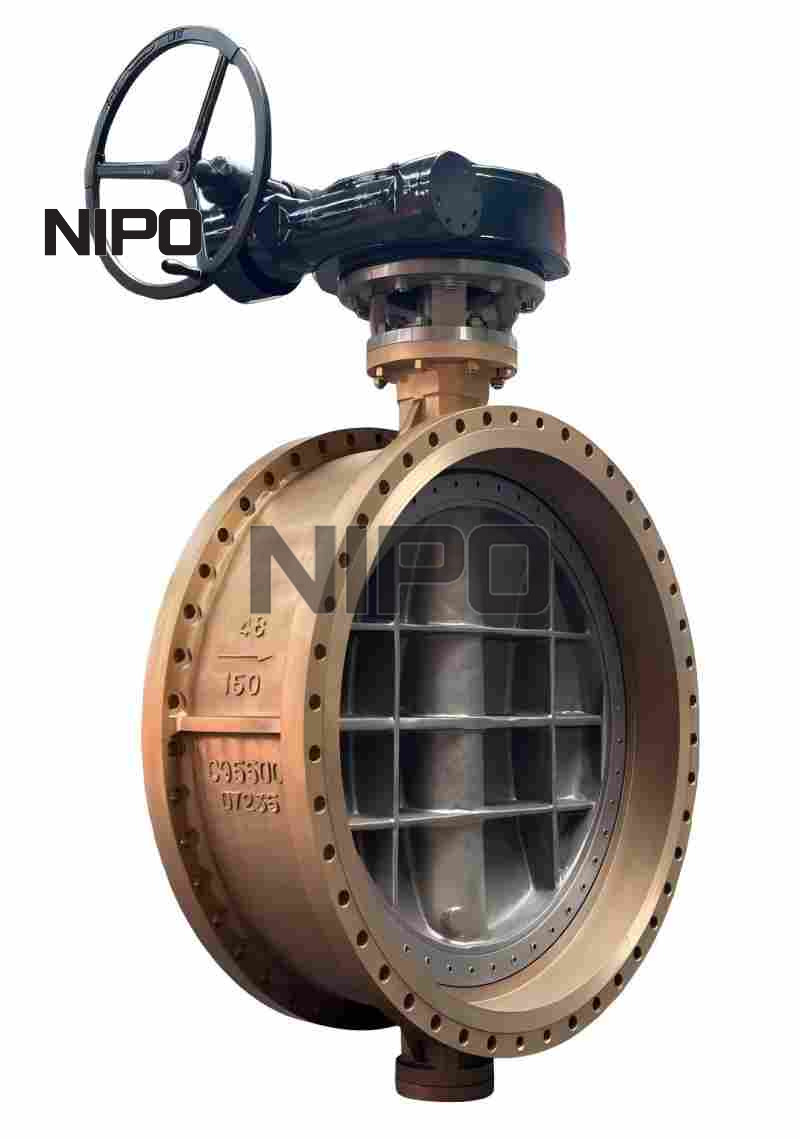

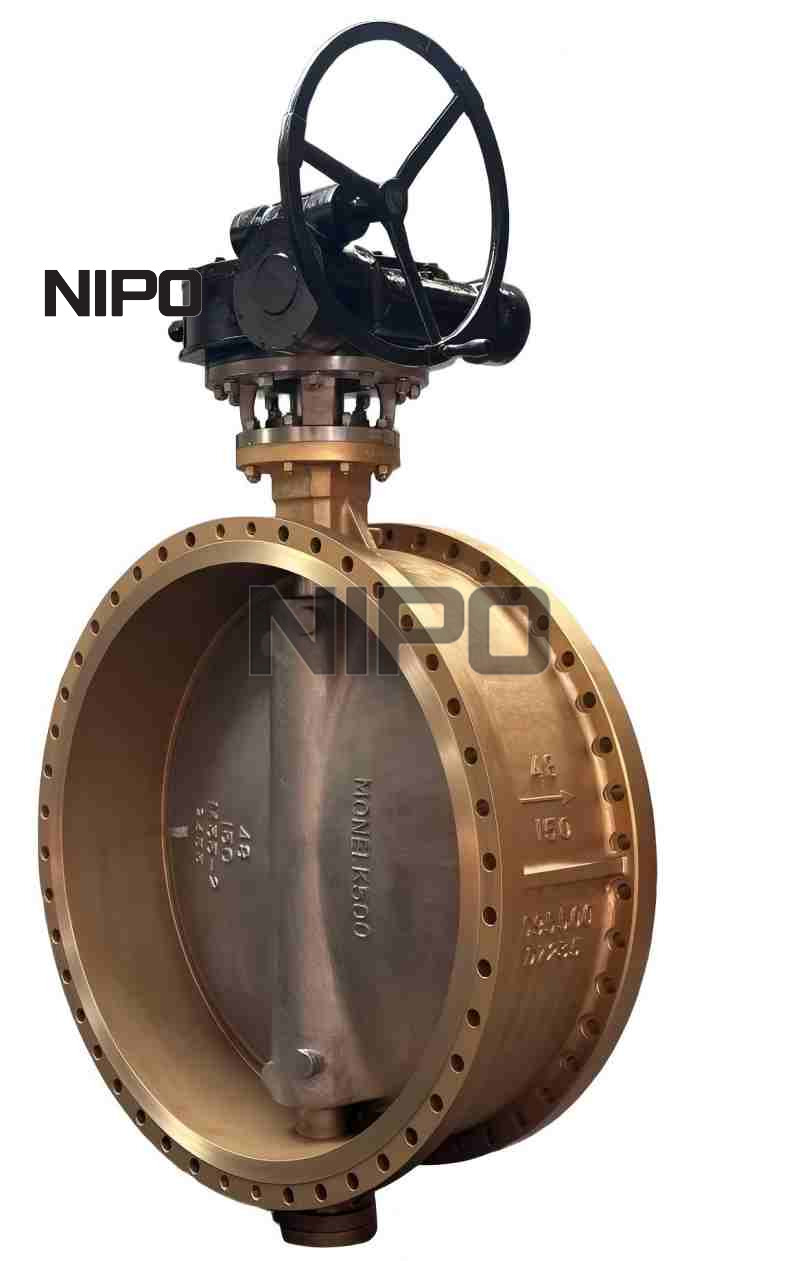

La válvula de mariposa de triple compensación con brida de aluminio y bronce C95500 se erige como la cúspide de la ingeniería de control de fluidos, meticulosamente diseñada para hacer frente a los entornos industriales más exigentes. Al manipular esta válvula, el gran peso y el acabado metálico impecable del cuerpo de bronce de aluminio C95500 comunican inmediatamente una durabilidad de grado industrial. El tacto suave y frío de las caras de las bridas mecanizadas con precisión indica las tolerancias exactas logradas durante la fabricación, lo que garantiza una superficie de contacto perfecta y sin fugas cuando se integra en su red de tuberías críticas. Al accionar la válvula se produce un movimiento fluido y satisfactorio sin ataduras ni vacilaciones, un resultado mecánico directo del sofisticado diseño de triple desplazamiento de baja fricción.
Esta elegancia mecánica se traduce directamente en tranquilidad operativa y beneficios financieros tangibles. Al eliminar por completo el roce y la fricción agresivos entre el asiento y el disco durante el funcionamiento, esta válvula reduce drásticamente el par requerido para ciclar el sistema. Para sus instalaciones, esto significa que puede especificar e implementar actuadores mucho más compactos y energéticamente eficientes, reduciendo drásticamente tanto el capital inicial del equipo como el consumo de energía a largo plazo. La resonancia metálica sólida y distintiva del eje de una sola pieza que se acopla al disco garantiza a los operadores una transmisión de potencia a prueba de fallos bajo una presión inmensa. En definitiva, esta válvula no sólo regula el fluido; Protege activamente su infraestructura contra la degradación corrosiva, minimiza el tiempo de inactividad inesperado y optimiza la eficiencia general de sus procesos de manipulación de fluidos.
Material | C95500 |
|---|---|
Rango de tamaño | 48"" |
Clasificación de presión | ASMECL 150 |
Rango de temperatura | -29°C~425°C |
Descripción del diseño |
|
Equipe su infraestructura de manejo de fluidos con una válvula diseñada para superar las expectativas operativas estándar. El diseño meticuloso de esta válvula de mariposa de triple compensación ofrece mejoras tangibles en la confiabilidad, la seguridad y los programas de mantenimiento del sistema.
Operación sin fricción: La geometría especializada de triple desplazamiento elimina la fricción entre el asiento y el disco durante la carrera, lo que reduce drásticamente el desgaste y extiende la vida útil operativa.
Contención absoluta: con una robusta arquitectura de sellado ''Cero fugas'', evita la pérdida de medios peligrosa o costosa, lo que garantiza un estricto cumplimiento medioambiental.
Resiliencia térmica: Equipado con un sello de disco elástico laminado estándar, mantiene la integridad estructural y la capacidad de sellado en temperaturas extremas de hasta 800 °F (427 °C).
Integridad estructural: El diseño del eje de una sola pieza de alta resistencia proporciona una transmisión de torsión superior y elimina el riesgo de que el eje se corte en condiciones de alta presión.
Optimización del actuador: el par de funcionamiento inherentemente bajo permite la integración de actuadores más pequeños y compactos, optimizando su espacio y reduciendo el consumo de energía.
La base de la excepcional longevidad de esta válvula reside en su composición metalúrgica de primera calidad. Fundido en bronce de aluminio ASTM B148 C95500 de alta calidad, ofrece una defensa formidable contra los medios fluidos más agresivos que se encuentran en el procesamiento industrial.
Resistencia a la tracción superior: la densa estructura cristalina de la aleación de bronce y aluminio proporciona una inmensa resistencia mecánica, resistiendo fácilmente el flujo de alta velocidad y los aumentos repentinos de presión.
Inmunidad al agua salada: exhibe una resistencia incomparable al agua de mar, salmuera y ambientes ricos en cloruro, lo que previene la corrosión por picaduras y grietas que normalmente destruyen las válvulas de acero estándar.
Deflexión química: Altamente resistente a un amplio espectro de productos químicos industriales, manteniendo la integridad de la superficie y previniendo la contaminación de sus medios de flujo críticos.
Alternativa rentable: Sirve como un sustituto muy económico pero igualmente robusto de materiales exóticos costosos como las aleaciones Duplex, Super Duplex y Monel en aplicaciones marinas.
Propiedades antidesgarro: La lubricidad natural de la aleación de bronce evita el desgaste y el agarrotamiento de las piezas metálicas móviles, lo que garantiza un funcionamiento suave incluso después de períodos prolongados de inactividad.
La ingeniería de precisión es el núcleo de la capacidad de sellado de esta válvula. La integración de principios avanzados de compensación geométrica garantiza que la válvula funcione perfectamente bajo estrés térmico y mecánico severo, protegiendo sus operaciones de fugas catastróficas.
Geometría de triple desplazamiento: el eje está desplazado del plano del asiento y de la línea central, mientras que un tercer desplazamiento cónico garantiza que el disco solo entre en contacto con el asiento en el momento final de cierre.
Garantía de cero fugas: el sello laminado mecanizado con precisión se comprime perfectamente contra el asiento, logrando un cierre bidireccional y hermético para proteger sus procesos.
Tolerancia a altas temperaturas: Capaz de mantener un funcionamiento continuo en entornos de hasta 425 °C sin distorsión térmica ni pérdida de presión de sellado.
Disco laminado resistente: las capas alternas de metal y materiales resistentes se adaptan a variaciones microscópicas de la superficie, asegurando un sellado perfecto incluso después de miles de ciclos.
Requisito de torque bajo: el mecanismo de asiento sin fricción reduce significativamente la fuerza de giro necesaria, minimizando la tensión mecánica en el eje, la caja de cambios y el operador.
Diseñada para prosperar donde fallan las válvulas estándar, esta válvula de mariposa de bronce y aluminio es el componente elegido para sectores industriales de servicio pesado y de alto riesgo. Su construcción robusta garantiza un funcionamiento continuo en entornos altamente abrasivos y corrosivos.
Plantas Desaladoras: Impermeables a salmueras altamente concentradas y procesos de ósmosis inversa, asegurando una producción ininterrumpida de agua limpia.
Marina y construcción naval: Ideal para sistemas de lastre, circuitos de agua de refrigeración y tuberías contra incendios en embarcaciones comerciales debido a su excepcional resistencia al agua de mar.
Plataformas petroleras costa afuera: Resiste la dura atmósfera marina cargada de sal y el agua producida agresiva, salvaguardando la infraestructura de extracción crítica.
Procesamiento químico: Maneja de forma segura lodos químicos corrosivos, ácidos y soluciones alcalinas sin degradarse, lo que evita fugas ambientales peligrosas.
Minería y transporte de lodos: Los componentes metálicos endurecidos resisten la acción abrasiva de los lodos minerales, lo que reduce drásticamente la frecuencia de reemplazo.
Tratamiento de aguas industriales: Proporciona aislamiento confiable y control de flujo en instalaciones de gestión de aguas residuales municipales e industriales de gran escala.
Su seguridad operativa depende enteramente de la integridad de su equipo. Empleamos un riguroso protocolo de inspección y fabricación de varias etapas para garantizar que cada válvula entregada cumpla con los más altos estándares de ingeniería globales.
Estricto cumplimiento de estándares: Diseñado y fabricado en absoluto cumplimiento de los estándares de referencia API 609 y ASME B16.34, lo que garantiza la compatibilidad global.
Técnicas de fundición avanzadas: utilización de procesos de fundición de última generación para producir piezas fundidas de bronce de aluminio densas y libres de porosidad que garantizan la solidez estructural.
Mecanizado CNC de precisión: cada cara de brida, orificio del eje y superficie de sellado se mecaniza con tolerancias micrométricas exactas, lo que garantiza un montaje y funcionamiento impecables.
Pruebas no destructivas (NDT): se realizan inspecciones exhaustivas en el cuerpo de la válvula para detectar y eliminar cualquier microfractura o defecto estructural del subsuelo.
Pruebas de sellado de alta presión: Cada unidad se somete a rigurosas pruebas de presión hidrostática y neumática bidireccional para verificar su capacidad de ''fuga cero'' antes de abandonar las instalaciones.
Invertir en tecnología superior de control de fluidos genera retornos financieros compuestos durante la vida útil de sus instalaciones. Esta válvula está diseñada estratégicamente para minimizar su costo total de propiedad (TCO) a través de una mayor durabilidad y eficiencia operativa.
Frecuencia de mantenimiento reducida: la excepcional resistencia al desgaste de la aleación C95500 significa menos paradas costosas para reparaciones y reemplazos de piezas.
Vida útil operativa extendida: el diseño de triple desplazamiento sin fricción preserva la integridad de los componentes de sellado, lo que permite que la válvula funcione de manera confiable durante décadas.
Costos de actuación más bajos: el diseño de torque inherentemente bajo permite la especificación de actuadores neumáticos o eléctricos más pequeños y menos costosos.
Conservación de energía: los actuadores más pequeños consumen significativamente menos aire comprimido o electricidad por ciclo, lo que genera reducciones mensurables en los gastos de servicios públicos.
Huella espacial optimizada: los conjuntos compactos de válvulas y actuadores ahorran un espacio valioso en galerías de tuberías densas, lo que simplifica la instalación y reduce los costos de soporte estructural.
No hay dos proyectos industriales exactamente iguales. Ofrecemos opciones integrales de personalización y respaldo técnico dedicado para garantizar que nuestras válvulas se integren perfectamente en su marco de ingeniería y parámetros operativos únicos.
Amplia gama de tamaños: Disponible en una amplia gama de dimensiones, acomodando infraestructuras de tuberías masivas de hasta 48 pulgadas de diámetro.
Opciones de actuación flexibles: Fácilmente configurables con volantes manuales, cajas de cambios de alta resistencia o actuadores neumáticos y eléctricos totalmente automatizados.
Documentación técnica completa: proporcionamos informes completos de pruebas de materiales, hojas de especificaciones detalladas y dibujos CAD precisos para agilizar su fase de diseño de ingeniería.
Guía de instalación experta: nuestro equipo de ingeniería ofrece protocolos de instalación paso a paso y pautas de mantenimiento para garantizar una configuración y puesta en servicio óptimas.
Soporte de proyecto dedicado: desde el dimensionamiento y la selección inicial hasta la resolución de problemas posteriores a la instalación, nuestros especialistas técnicos están comprometidos con la entrega exitosa de su proyecto.
Seleccionar el socio de fabricación adecuado es tan fundamental como seleccionar el equipo adecuado. Aportamos décadas de experiencia metalúrgica e innovación en control de fluidos a su cadena de suministro, garantizando confiabilidad y servicio incomparables.
Compromiso inquebrantable con la calidad: nuestras instalaciones de producción utilizan las últimas metodologías de control de calidad para garantizar una fabricación libre de defectos en cada pedido.
Capacidades de suministro global: con una red logística optimizada, garantizamos la entrega oportuna y segura de pedidos de gran volumen a sitios industriales en cualquier parte del mundo.
Amplia experiencia en la industria: nuestros equipos de ingeniería poseen una amplia experiencia en los sectores marino, químico y energético, lo que nos permite anticiparnos a los desafíos de sus aplicaciones específicas.
Servicio técnico receptivo: Nos enorgullecemos de nuestra comunicación rápida, brindando consultas técnicas precisas y cotizaciones rápidas para mantener su proyecto a tiempo.
Fabricación sostenible: empleamos prácticas de fundición respetuosas con el medio ambiente y procesos de mecanizado energéticamente eficientes, que se alinean perfectamente con sus objetivos corporativos de sostenibilidad.
Aluminio Bronce C95500 posee una película protectora de óxido única que se forma instantáneamente cuando se expone al oxígeno. Esta película proporciona una resistencia excepcional a la corrosión por picaduras y grietas causada típicamente por el alto contenido de cloruro en el agua de mar, que es un punto de falla común para las válvulas de acero inoxidable estándar 304 o 316.
La geometría de triple desplazamiento garantiza que el disco sólo entre en contacto con el asiento en el momento exacto de cierre completo. Esto elimina todo roce y fricción durante el funcionamiento. A medida que la válvula se cierra, la acción de leva mecánica calza firmemente el sello elástico laminado contra el asiento, creando un cierre bidireccional y hermético a las burbujas.
Absolutamente. La válvula está diseñada para aceptar fácilmente una amplia variedad de métodos de actuación. Ya sea que su instalación requiera cilindros neumáticos, actuadores de motores eléctricos o sistemas hidráulicos, el diseño inherentemente de bajo torque garantiza una integración de automatización perfecta, eficiente y rentable.
Gracias a la naturaleza sin fricción del diseño de triple compensación, el desgaste mecánico del sello laminado se minimiza drásticamente. El mantenimiento de rutina generalmente implica inspecciones visuales periódicas y garantizar que la empaquetadura del eje esté ajustada adecuadamente. En condiciones normales de funcionamiento, el sello está diseñado para un ciclo de vida excepcionalmente largo sin necesidad de reemplazos frecuentes.
Sí, la clasificación ASME Clase 150 designa la capacidad estructural de la válvula para manejar combinaciones específicas de presión y temperatura de forma segura. Junto con el robusto eje de una pieza y la inmensa resistencia a la tracción de la aleación C95500, esta válvula es altamente capaz de gestionar los perfiles de flujo turbulentos y de alta velocidad que normalmente se encuentran en las estaciones de descarga de bombas de servicio pesado.
