NIPO

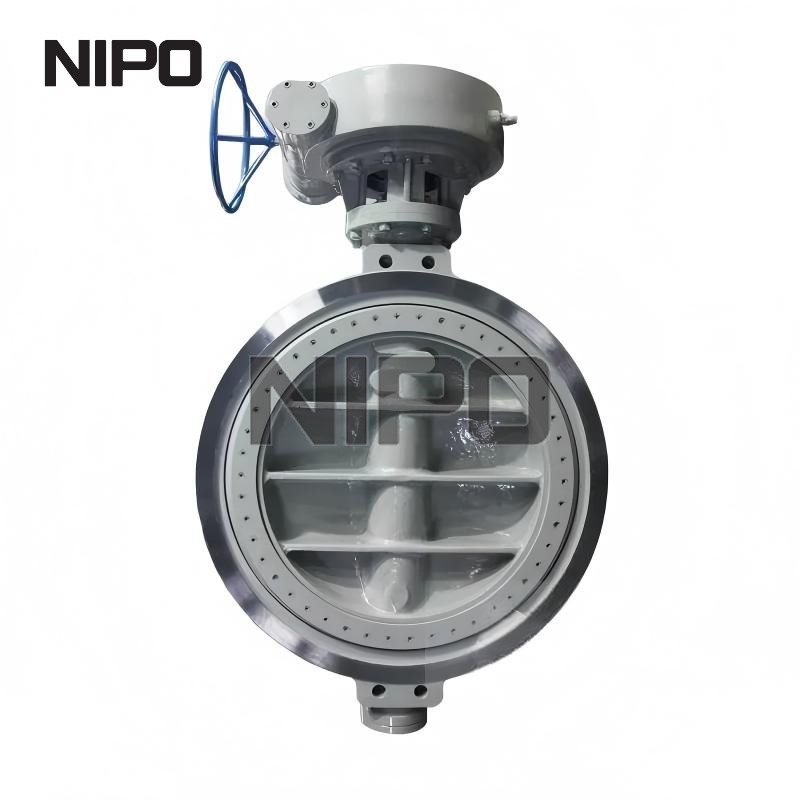

La válvula de mariposa unidireccional de triple compensación NIPO adopta la estructura de sellado reemplazable de "acero inoxidable y laminado de grafito". Esta serie podría alcanzar el requisito de fuga cero unidireccional en el estándar relacionado. El material de la moldura está hecho de acero inoxidable de alta calidad, lo que podría evitar el problema de corrosión después de un uso prolongado.
• Sellado multicapa y sellado de metal sólido
• Bajo par de apertura
• Sin fricción entre el asiento y el sellado
• Diseño a prueba de incendios según API607
• Sellado de disco reemplazable
Rango de tamaño: 2'-144' (50 mm-3600 mm)
Clasificación de presión: ASME 150LB, 300LB, 600LB, 900LB,1500LB
Rango de temperatura: -46 ℃ – +600 ℃
Conexión: Oblea, Lug, Soldadura a tope, Brida doble
Estanqueidad de cierre: ISO 5208-A, ANSI B16.104-VI
Estructura: multicapa
Material: WCB, CF8M, A105, F316, C95800, Titanio, Monel, Hastelloy, etc.
Operación: Palanca, Engranaje, Neumático, OP Eléctrico
Marcado de válvula: MSS-SP-25
Diseño y fabricación: API 609, EN 593
Dimensión cara a cara: API 609, ISO 5752, EN 558
Conexión final: ASME B16.5, ASME B16.47, EN 1092, JIS B2220, GOST 12820
Prueba e inspección: API 598, EN 12266, ISO 5208, ANSI B16.104
Brida superior: ISO 5211
La válvula de mariposa de triple compensación agrega una tercera excéntrica angular basada en una estructura de doble excéntrica. El tercer desplazamiento consiste en un cierto ángulo entre la línea central del cuerpo de la válvula y la cara de sellado del asiento cónico, lo que garantiza que el anillo de sellado del disco se pueda separar o tocar con el asiento rápidamente para eliminar la fricción y el apretón entre el asiento y el anillo de sellado.
Par de apertura bajo
Esta serie utiliza el sistema de sellado radial equilibrado dinámicamente; mediante un diseño optimizado, las fuerzas emprendidas en ambos lados para la entrada y salida del disco de mariposa se equilibran aproximadamente para reducir efectivamente el par de apertura de la válvula.
Material del anillo de sello
El anillo de sello de esta serie está hecho de placa de acero inoxidable con grafito/fibra de carbono/PTFE, etc. El sellado principal es una placa de acero inoxidable, con una capa intermedia no metálica como auxiliar. Esta estructura hace que la válvula esté sellada de manera más confiable y la fuga de sellado alcance la clase VI según ANSI B16.104 o la clase A según ISO 5208. En comparación con el material de la placa de caucho y asbesto, nuestro material adoptado es más resistente al uso, antidescarga, confiable y mejor para el medio ambiente.
El sistema de sellado combinado de empaque
NSEN adopta esta estructura para garantizar que las fugas de la válvula puedan alcanzar ≤20 ppm como máximo. La estructura de sellado dinámico está disponible si es necesario, lo que hace que el sellado del empaque esté en buenas condiciones y prolonga el período de mantenimiento gratuito del empaque.
Estructura uniformemente fija
El anillo de sellado de la válvula de mariposa se fija con pernos/tuercas distribuidos uniformemente. Cada perno está ubicado con precisión y soporta la fuerza de manera uniforme. Esta estructura elimina los problemas de fugas o de anillos de sellado sueltos debido a la fuerza desigual de los pernos y tuercas.
Diseño y estructura a prueba de incendios.
La estructura con asiento de metal hace que la válvula sea segura contra incendios y cumple con los requisitos de API 607.
Caja de cambios
La caja de cambios manual se ofrece con una estructura de alta calidad y seguridad, que se ha combinado con las características actuales de la caja de cambios de marcas reconocidas y el nivel de protección alcanza IP 67.
✅ Cierre hermético unidireccional optimizado: rendimiento de sellado superior para una dirección de presión específica, ideal para tuberías donde la presión solo proviene de un lado
✅ Funcionamiento sin fricción con triple desplazamiento: el disco se levanta del asiento inmediatamente después de la rotación, sin raspaduras, bajo torque de operación, larga vida útil del asiento
✅ Asiento duro y robusto de metal con metal: adecuado para vapor a alta temperatura, gases de combustión, aceite térmico y medios de proceso abrasivos
✅ Solución rentable: en comparación con la válvula de mariposa bidireccional de triple desplazamiento, precio competitivo para condiciones de trabajo unidireccionales

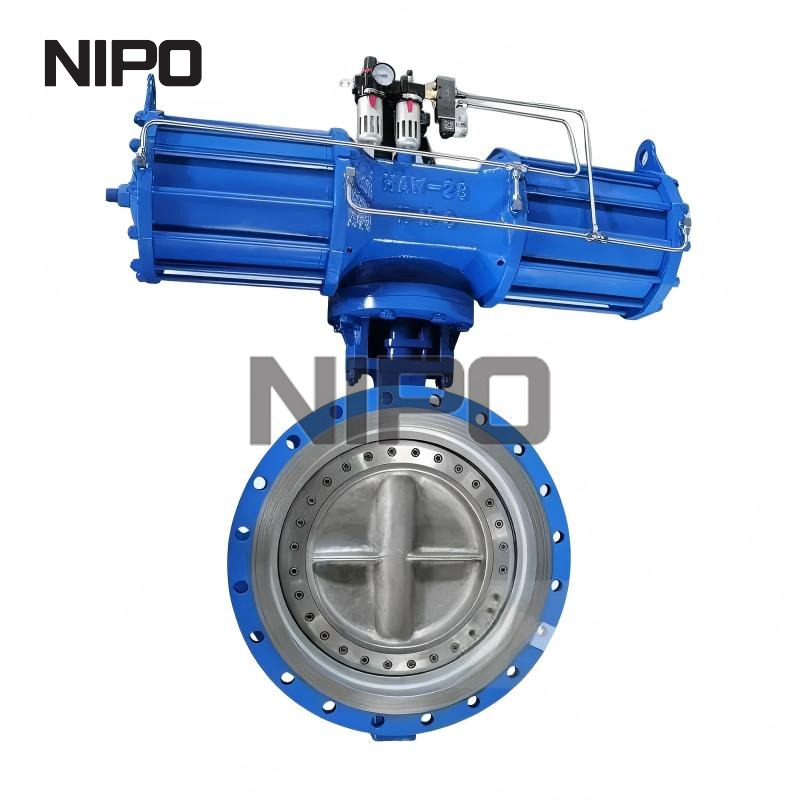

✅ Múltiples opciones de extremos: Conexiones Wafer / Lug / Bridas; Configurable con reductor, actuador neumático o eléctrico.
✅ Cumple con API 609, ASME B16.34, API 598; Certificación opcional contra incendios y SIL
