H77
NIPO

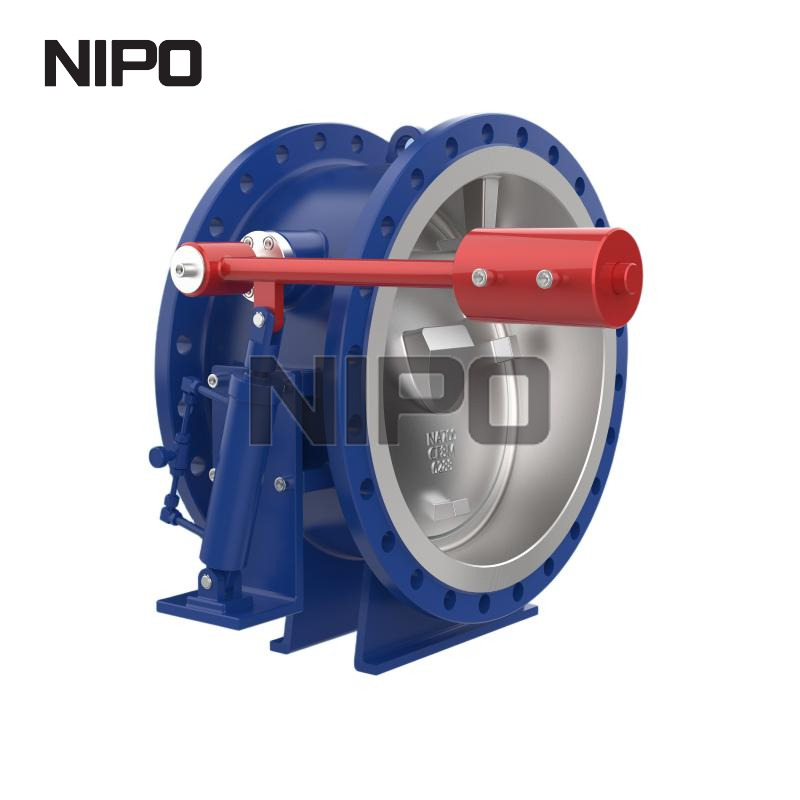

Como fabricante líder y proveedor global de soluciones avanzadas de control de fluidos, presentamos la válvula de retención basculante antigolpes (serie corta). Diseñada específicamente para infraestructuras de tuberías críticas, esta válvula altamente especializada ofrece una prevención excepcional del contraflujo y al mismo tiempo neutraliza por completo las fuerzas destructivas del golpe de ariete. Es la opción definitiva para los ingenieros que buscan confiabilidad, eficiencia espacial y estabilidad operativa a largo plazo en entornos exigentes.
Los mecanismos avanzados de disco basculante y bola garantizan un funcionamiento silencioso y sin golpes.
El diseño ultracompacto de serie corta se adapta perfectamente a espacios de instalación muy restringidos.
Construcción de alta resistencia adaptada a redes de tuberías industriales y municipales de alta demanda.
La precisión directa del fabricante garantiza una calidad sin concesiones para el suministro de proyectos a gran escala.
La válvula de retención de inclinación sin golpe representa un pináculo en la ingeniería de control de fluidos, meticulosamente diseñada para evitar el reflujo en infraestructuras de tuberías complejas. A diferencia de las válvulas de retención oscilantes tradicionales que generan un golpe metálico y estridente cuando la dirección del flujo cambia abruptamente, esta unidad avanzada utiliza un mecanismo de disco basculante mecanizado con precisión para controlar la dinámica de fluidos con absoluta delicadeza. Cuando interactúa con esta válvula, el peso robusto del cuerpo de hierro dúctil o acero inoxidable comunica inmediatamente su durabilidad de grado industrial, mientras que el acabado suave e impecable del revestimiento epóxico interior proporciona una garantía táctil de su resistencia a la corrosión. Durante el funcionamiento activo, el fluido se desliza a través del disco hidrodinámico, lo que da como resultado un rendimiento notablemente silencioso y sin vibraciones que elimina por completo las duras ondas de choque acústicas asociadas con el golpe de ariete. No escuchará los golpes destructivos ni sentirá los violentos estremecimientos a través de los pisos de concreto de su estación de bombeo. Este cierre suave y controlado no es simplemente un refinamiento acústico; es una salvaguardia mecánica crítica que protege las costosas bombas centrífugas, la delicada instrumentación y las extensas redes de tuberías contra aumentos repentinos de presión catastróficos. Al integrar esta válvula magistralmente diseñada en su infraestructura, garantiza transiciones de flujo perfectas, lo que reduce significativamente el estrés mecánico y extiende la vida útil operativa de todo su sistema de gestión de fluidos.
Seleccionar los componentes correctos de control de fluidos requiere datos técnicos precisos para garantizar una integración perfecta en su infraestructura existente. Nuestra válvula de retención de inclinación sin golpe se fabrica con tolerancias exigentes y cumple con rigurosos estándares internacionales de seguridad y rendimiento. La configuración de serie corta está optimizada específicamente para entornos donde la huella espacial es escasa, sin comprometer el manejo de la presión o la capacidad de flujo. A continuación se muestra la matriz completa de especificaciones técnicas que detalla las dimensiones exactas, el material y los parámetros operativos de esta serie de válvulas. Estas especificaciones garantizan que cada unidad entregada se alinea perfectamente con los requisitos de su proyecto más exigentes.
Nombre del producto | Válvula de retención basculante antigolpes (serie corta) |
|---|---|
Tipo de válvula | Válvula de retención de disco basculante |
Mecanismo central | Mecanismo de disco o bola basculante |
Función primaria | Prevención de contraflujo, funcionamiento sin golpes, reducción del golpe de ariete |
Rango de tamaño | 2" a 60" / DN50 a DN1500 |
Clasificaciones de presión | Clases ANSI 125, 150, 250 / API / ASME |
Materiales del cuerpo | Acero al carbono, Fundición dúctil, Acero inoxidable, Bronce |
Materiales del asiento | Metal con metal o asiento resiliente (EPDM/Viton) |
Tratamiento superficial | Revestimiento interior epoxi. |
Aplicaciones de destino | Plantas de tratamiento de agua, sistemas de aguas residuales, aplicaciones industriales. |
Diseñada para brindar máxima confiabilidad y eficiencia operativa, esta válvula de retención basculante incorpora varios elementos de diseño avanzados que la distinguen claramente de los dispositivos convencionales de prevención de contraflujo. La ingeniería se centra exclusivamente en optimizar la dinámica de fluidos y al mismo tiempo minimizar el desgaste mecánico, garantizando que sus sistemas funcionen continuamente sin intervenciones inesperadas ni costosos tiempos de inactividad.
Contornos del disco hidrodinámico: el disco interno está esculpido para minimizar la resistencia al flujo, manteniendo una alta velocidad del fluido sin inducir turbulencias o cavitación dañinas.
Respuesta de cierre acelerada: la ubicación del pivote excéntrico garantiza que el disco recorra una fracción de la distancia de las válvulas estándar, sellando la tubería milisegundos antes de que se inicie el flujo inverso.
Amortiguación acústica: al eliminar el golpe mecánico, la válvula reduce drásticamente los niveles de ruido ambiental en las estaciones de bombeo, creando un entorno de trabajo más seguro y compatible.
Arquitectura resistente a la corrosión: Los revestimientos interiores epóxicos de alta resistencia proporcionan una barrera impenetrable contra fluidos agresivos, lo que extiende el ciclo de vida en aplicaciones de aguas residuales severas.
Asiento sin fricción: Las superficies de asiento resistentes o metálicas con recubrimiento de precisión garantizan un sello hermético, evitando la pérdida de fluido y manteniendo la integridad absoluta de la presión del sistema.
La fuerza más devastadora en cualquier red de tuberías de alta capacidad es la onda de choque repentina generada por la inversión del fluido, comúnmente conocida como golpe de ariete. Esta válvula de retención anti-golpe está diseñada específicamente para neutralizar esta amenaza por completo. Al utilizar un disco pivotado excéntricamente con una carrera notablemente corta, el mecanismo responde instantáneamente a la desaceleración del flujo, protegiendo toda su inversión.
Sellado instantáneo: el disco de la válvula alcanza la posición cerrada antes de que el fluido pueda revertir su impulso, cortando la onda de choque destructiva en su origen.
Protección de la bomba: La eliminación de los picos de presión protege las costosas bombas centrífugas y de desplazamiento positivo contra carcasas agrietadas, sellos rotos e impulsores rotos.
Erradicación de vibraciones: la transición suave evita las sacudidas violentas de las tuberías que pueden aflojar las conexiones de las bridas, dañar las juntas y comprometer los soportes estructurales.
Operación silenciosa: La ausencia total de golpes de metal contra metal crea un perfil operativo silencioso, esencial para instalaciones ubicadas cerca de zonas residenciales o sensibles al ruido.
El consumo de energía es una preocupación principal para cualquier operación de manipulación de fluidos a gran escala. Bombear fluidos a través de válvulas restrictivas se traduce directamente en mayores costos de electricidad y una menor eficiencia del sistema. Esta válvula presenta un perfil interno aerodinámicamente optimizado que presenta una obstrucción mínima a la ruta del flujo cuando está completamente abierta, lo que resulta en un valor Cv (coeficiente de flujo) excepcionalmente alto.
Ruta de fluido aerodinámica: la geometría interna guía el agua suavemente alrededor del disco, eliminando virtualmente los remolinos que agotan la energía y las turbulencias del flujo.
Costos de bombeo reducidos: la caída de presión ultrabaja significa que sus bombas no tienen que trabajar tan duro para mantener la presión del sistema, lo que genera ahorros sustanciales de energía a largo plazo.
Rendimiento dinámico estable: incluso en condiciones de flujo fluctuante o pulsante, el disco permanece perfectamente estable sin aleteo, lo que evita el desgaste prematuro de los pasadores de pivote.
Máximo rendimiento: el área de sección transversal sin obstrucciones garantiza que sus tuberías operen a su capacidad máxima diseñada sin cuellos de botella en la estación de la válvula de retención.
Los entornos industriales son implacables y exponen los equipos a partículas abrasivas, productos químicos corrosivos y tensiones mecánicas extremas. Para combatir estos elementos hostiles, esta válvula de retención basculante está construida a partir de una cuidada selección de materiales de primera calidad. La solidez táctil de la fundición de paredes pesadas refleja un enfoque intransigente hacia la longevidad de fabricación y la integridad estructural.
Piezas fundidas de cuerpo versátiles: disponibles en acero al carbono resistente, hierro dúctil para una resistencia a la tracción superior o acero inoxidable y bronce de alta calidad para una máxima resistencia a la corrosión.
Opciones avanzadas de asientos: elija entre asientos de metal con metal mecanizados con precisión para aplicaciones de alta temperatura o sellos resistentes de EPDM/Viton para un rendimiento absoluto sin fugas.
Armadura protectora de epoxi: un revestimiento interior de epoxi grueso, aplicado en fábrica y adherido por fusión, protege el metal base de la oxidación, el ataque químico y el desgaste abrasivo.
Mecanismos de pivote resistentes al desgaste: los pasadores y casquillos de las bisagras están fabricados con aleaciones endurecidas, lo que garantiza una articulación suave durante cientos de miles de ciclos sin irritaciones ni atascamientos.
Los proyectos de ingeniería modernos con frecuencia enfrentan severas limitaciones espaciales, lo que requiere que los componentes de alto rendimiento encajen en salas mecánicas, bóvedas subterráneas o instalaciones modernizadas cada vez más estrechas. La designación "Serie corta" de esta válvula de retención basculante aborda este desafío directamente. Su dimensión cara a cara altamente comprimida proporciona una solución poderosa que ahorra espacio para diseños de tuberías complejos.
Huella minimizada: la distancia ultracorta de brida a brida permite la instalación en espacios reducidos donde las válvulas de retención oscilantes estándar simplemente no pueden caber físicamente.
Carga estructural reducida: el diseño compacto reduce significativamente el peso total de la válvula, lo que reduce la tensión sobre los soportes de las tuberías y simplifica los requisitos de ingeniería estructural.
Instalación optimizada: un peso más liviano y dimensiones más pequeñas significan un montaje más fácil, una alineación más rápida y una reducción significativa de las horas de mano de obra durante la fase de instalación.
Listo para modernización: el perfil corto lo convierte en una actualización ideal para instalaciones más antiguas, lo que permite a los ingenieros reemplazar válvulas obsoletas y voluminosas sin la necesidad de reconfigurar las tuberías existentes.
El cumplimiento y la seguridad son innegociables en infraestructuras municipales e industriales. Esta serie de válvulas está meticulosamente diseñada, probada y certificada para cumplir con los estándares industriales globales más estrictos. Desde la fundición hasta el ensamblaje final, cada unidad se somete a rigurosos protocolos de garantía de calidad para garantizar un rendimiento impecable y confiable en el campo.
Amplia matriz de tamaños: disponible en una amplia gama desde 2 pulgadas hasta 60 pulgadas (DN50 a DN1500), acomodando todo, desde líneas auxiliares hasta acueductos arteriales principales.
Capacidades de alta presión: Diseñado para soportar presiones severas del sistema, cumple totalmente con las clases ANSI 125, 150 y 250, así como con las especificaciones API y ASME.
Estricto control de calidad: cada válvula individual se somete a pruebas hidrostáticas de carcasa y asiento de alta presión para verificar la integridad estructural y el rendimiento del sellado antes del envío.
Trazabilidad de materiales: documentación completa e informes de pruebas de materiales están disponibles, lo que garantiza total transparencia y cumplimiento para sus registros de adquisiciones de ingeniería.
La excepcional versatilidad y confiabilidad de la válvula de retención basculante sin golpe la convierten en un componente fundamental en una multitud de sectores exigentes. Su capacidad comprobada para manejar diversos medios fluidos y al mismo tiempo proporcionar una prevención de reflujo a prueba de fallas ha consolidado su reputación como la solución ideal para proyectos de infraestructura crítica en todo el mundo.
Tratamiento de agua municipal: Absolutamente esencial para proteger las estaciones de bombeo de gran elevación y las redes de distribución expansivas de devastadores aumentos repentinos de presión.
Gestión de aguas residuales: la construcción robusta y las opciones de asientos resistentes manejan las aguas residuales sin tratar y los efluentes abrasivos con una confiabilidad excepcional y duradera.
Circuitos de agua de refrigeración: perfectos para torres de refrigeración industriales y circuitos de intercambiadores de calor donde el flujo continuo y sin obstáculos es fundamental para la gestión térmica.
Procesamiento industrial: Altamente adaptable para diversas aplicaciones industriales que requieren una estricta prevención de contraflujo sin riesgo de golpes mecánicos o vibración de la tubería.
El tiempo de inactividad del sistema es enemigo de la rentabilidad operativa. Por lo tanto, esta válvula está diseñada con una filosofía de "instalar y olvidar", que requiere un mantenimiento mínimo durante su extensa vida útil. Cuando se requieren perfiles operativos especializados, la plataforma de válvulas ofrece un conjunto de accesorios personalizables para adaptarse con precisión a las características hidráulicas únicas de su sistema.
Partes internas libres de mantenimiento: Los casquillos autolubricantes y el robusto diseño de pivote eliminan la necesidad de lubricación interna de rutina o ajustes mecánicos complejos.
Dashpots hidráulicos: para aplicaciones extremas, se pueden instalar cilindros amortiguadores externos opcionales para controlar aún más la velocidad de cierre y garantizar absolutamente cero golpes de ariete.
Indicadores visuales de posición: Las palancas e indicadores externos opcionales brindan a los operadores una confirmación visual clara e inmediata del estado abierto o cerrado de la válvula.
Vida útil extendida: al minimizar el desgaste interno y eliminar las fuerzas de golpe, la válvula reduce drásticamente la frecuencia de los ciclos de reemplazo y los costos de mantenimiento asociados.
El abastecimiento de componentes de infraestructura críticos exige un socio que comprenda el complejo equilibrio entre la precisión de la ingeniería, la confiabilidad de la cadena de suministro y el valor a largo plazo. Como fabricante dedicado y proveedor global, controlamos todos los aspectos del proceso de producción, desde las pruebas metalúrgicas de la materia prima hasta la calibración hidráulica final. Nuestro compromiso se extiende mucho más allá de la entrega de un producto; Proporcionamos soluciones integrales de control de fluidos diseñadas para optimizar su eficiencia operativa.
Ventaja directa del fabricante: al eliminar intermediarios, ofrecemos estructuras de precios altamente competitivas optimizadas para adquisiciones en volumen y suministro de proyectos a gran escala.
Control de calidad sin concesiones: Nuestras instalaciones de prueba de última generación garantizan que cada válvula supere los puntos de referencia internacionales de seguridad y rendimiento antes de salir de nuestra fábrica.
Amplia experiencia técnica: nuestro equipo de ingeniería interno brinda soporte dedicado, ayudándolo con cálculos hidráulicos complejos, dimensionamiento y selección de materiales personalizados.
Red de logística global: poseemos la capacidad sólida para cumplir con pedidos de proyectos masivos con una programación precisa, garantizando que sus cronogramas de construcción se mantengan estrictamente.
Para ayudar a sus equipos de ingeniería y adquisiciones a tomar una decisión informada, hemos recopilado respuestas detalladas a las consultas técnicas más comunes sobre nuestras válvulas de retención basculantes de serie corta.
La Serie Corta presenta una dimensión entre caras significativamente reducida en comparación con los modelos estándar. Esta arquitectura compacta está diseñada específicamente para adaptarse a limitaciones espaciales estrictas, reduciendo el peso total y minimizando el soporte estructural requerido, sin sacrificar la capacidad de flujo ni los índices de presión.
La válvula utiliza un punto de pivote descentrado y un disco altamente equilibrado. A medida que disminuye el flujo hacia adelante, el disco comienza a cerrarse dinámicamente. Debido a que la distancia de carrera es extremadamente corta, la válvula se sella completamente justo antes de que el fluido pueda invertir la dirección, evitando la colisión repentina de agua que causa la onda de choque conocida como golpe de ariete.
Sí. Cuando se configura con un cuerpo de hierro dúctil, un revestimiento interior de epoxi de alta resistencia y un asiento de EPDM resistente, la válvula es altamente resistente a la naturaleza abrasiva y corrosiva de las aguas residuales sin tratar. La geometría interna aerodinámica también evita la acumulación de materiales fibrosos y escombros.
No, los amortiguadores externos (dashpots) no son estrictamente necesarios para aplicaciones estándar, ya que el diseño inherente del disco basculante proporciona excelentes características antigolpes. Sin embargo, para sistemas altamente críticos con diferenciales de presión extremos o cabezales de bomba masivos, se pueden agregar amortiguadores personalizados para proporcionar una capa adicional de desaceleración controlada.
El mecanismo de pivote interno está diseñado para prácticamente no necesitar mantenimiento. Utiliza pasadores de aleación de alta calidad y resistentes al desgaste y casquillos autolubricantes que prosperan en entornos de operación continua. Las inspecciones externas de rutina generalmente son suficientes, lo que reduce significativamente los gastos generales de mantenimiento continuo de sus instalaciones.
