H77
NIPO

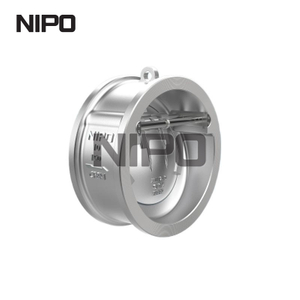

Como fabricante líder y proveedor confiable de sistemas de control de fluidos industriales, ofrecemos la válvula de retención de disco basculante tipo wafer de acero inoxidable para adquisiciones a gran escala. Diseñado para entornos rigurosos, este componente garantiza una prevención óptima del reflujo al tiempo que mantiene una integridad estructural excepcional.
Construido con acero inoxidable de alta calidad para máxima durabilidad.
Diseño de oblea que ahorra espacio, ideal para la integración compacta de tuberías.
Diseñado para minimizar la caída de presión y la resistencia a los fluidos.
Totalmente compatible con los estándares internacionales de fabricación y pruebas.
Una válvula de retención de disco basculante es un tipo de válvula de retención que utiliza un disco o bola articulada para permitir el flujo en una dirección y evitar el reflujo en la dirección opuesta. Cuando cambia la dirección del flujo, el disco o la bola se inclina para abrir o cerrar la válvula, lo que permite un control de flujo eficiente. Estas válvulas se utilizan comúnmente en aplicaciones donde la prevención del reflujo es fundamental, como en sistemas de agua y aguas residuales, oleoductos y gasoductos y procesos industriales. Están disponibles en varios materiales, tamaños y presiones nominales para adaptarse a diferentes aplicaciones.

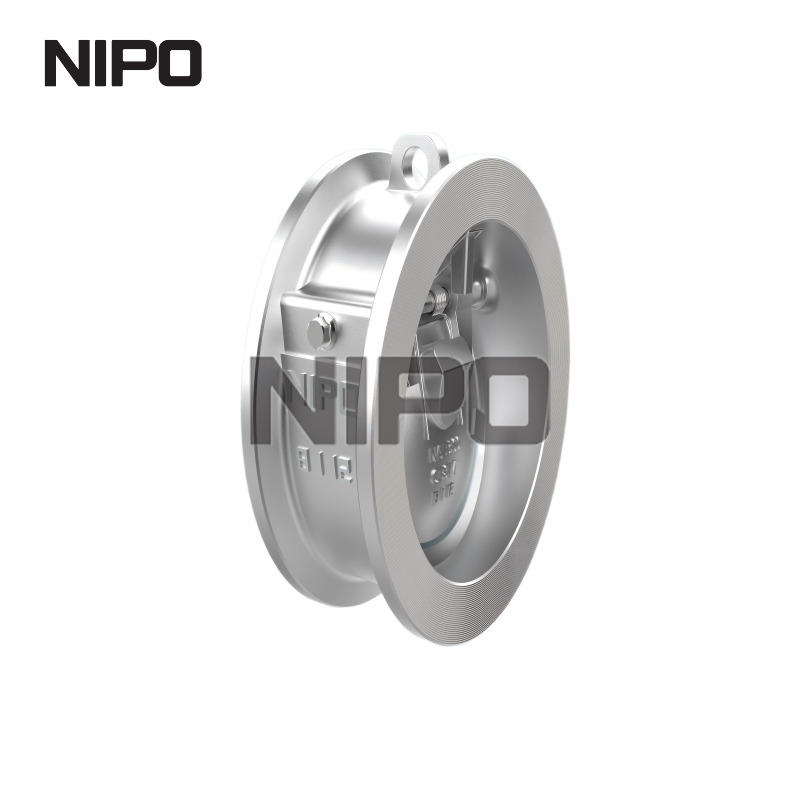

Elaborada con meticulosa atención al detalle, la válvula de retención de disco basculante tipo oblea de acero inoxidable exhibe un acabado mecanizado impecable que habla de su pedigrí de fabricación superior. Pasar una mano por la cara de la brida revela una superficie metálica fría y perfectamente lisa, indicativa del acero inoxidable premium ASTM A351 CF8M utilizado en su construcción. El cuerpo robusto pero aerodinámico está forjado para resistir tensiones mecánicas extremas, lo que garantiza un peso sólido y tranquilizador que los especialistas en abastecimiento industrial reconocen inmediatamente como una marca de calidad sin concesiones. Cuando se acciona, el disco interno se mueve con una fluidez precisa y silenciosa, sin chirridos ni fricción, lo que demuestra las tolerancias increíblemente estrechas logradas durante el proceso de mecanizado. Esta excepcional artesanía no solo garantiza la excelencia visual, sino que se traduce directamente en confiabilidad operativa a largo plazo, reduciendo los ciclos de mantenimiento y salvaguardando la infraestructura crítica contra los medios corrosivos más severos y los picos de alta presión.

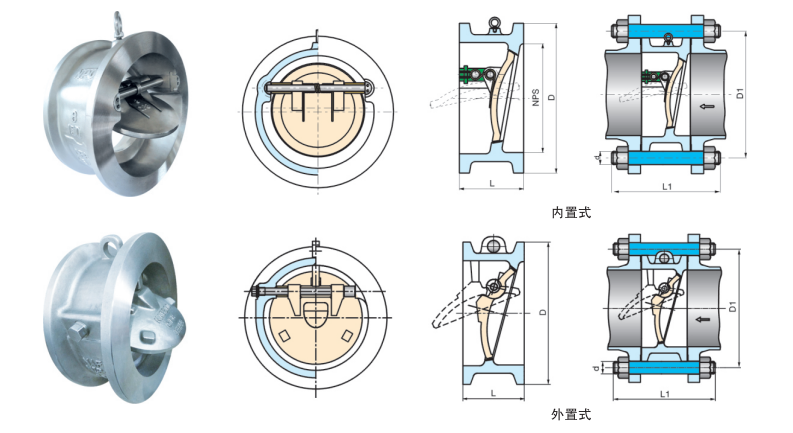

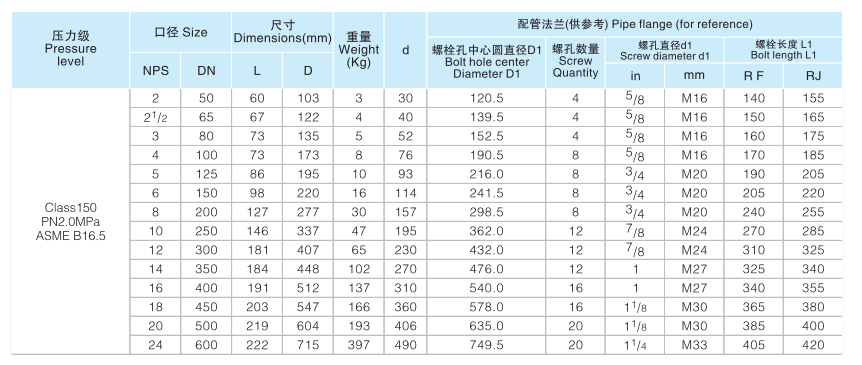

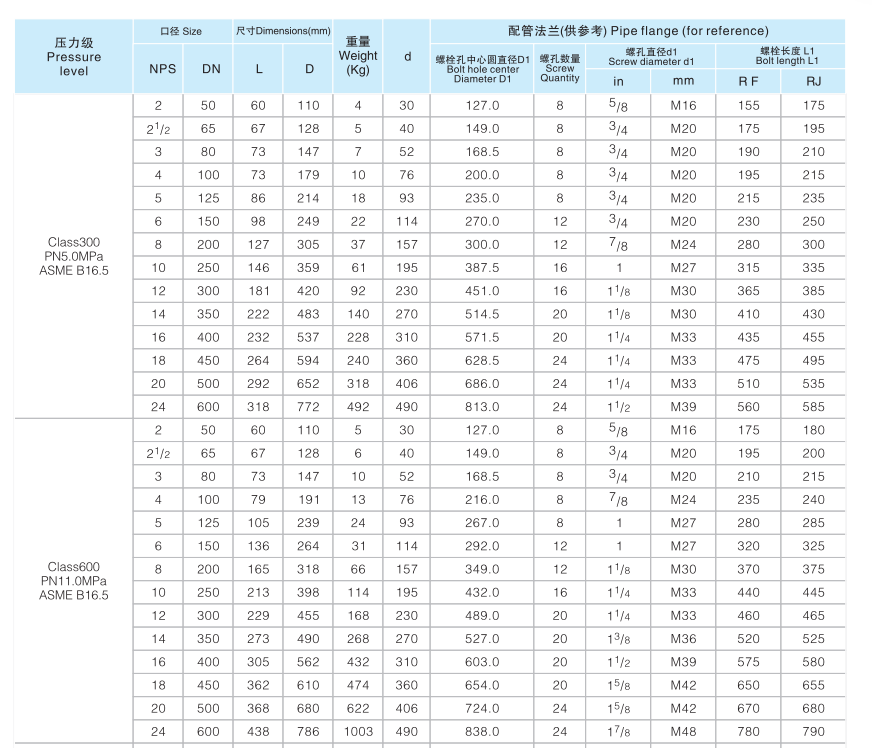

Los siguientes parámetros técnicos describen las especificaciones de ingeniería exactas de nuestra válvula de retención de disco basculante tipo wafer de acero inoxidable, lo que garantiza una compatibilidad precisa con su exigente infraestructura de tuberías.
Parámetro | Especificación |
|---|---|
Nombre del producto | Válvula de retención de disco basculante tipo wafer |
Tipo de válvula | Válvula de retención de disco basculante |
Tipo de conexión | Tipo de oblea |
Material del cuerpo | Acero inoxidable (p. ej., ASTM A351 CF8M/1.4408) |
Material del disco | Acero inoxidable |
Material del asiento | Metal con metal (acero inoxidable) o resistente (EPDM/Viton) |
Rango de tamaño | 2" a 72" (DN40 a DN1500) |
Clasificación de presión | PN10 / PN16 / PN25 / PN40 / Clase 150 / Hasta 300 PSI |
Rango de temperatura | Hasta 1000°F (540°C) dependiendo del material de sellado |
Estándares de diseño | API 594, EN 558 |
Estándares de prueba | API 598 |
Aplicaciones | Sistemas de agua y aguas residuales, oleoductos y gasoductos, procesos industriales, HVAC |
Diseñada para resolver los desafíos más persistentes en dinámica de fluidos, esta válvula de retención de acero inoxidable ofrece beneficios transformadores a su flujo de trabajo operativo. Al centrarse en mitigar el desgaste del sistema y optimizar la eficiencia del flujo, sirve como un activo crítico para los administradores de instalaciones que buscan reducir el tiempo de inactividad y mejorar la productividad general.
Dinámica de flujo optimizada: la geometría interna meticulosamente contorneada reduce significativamente la turbulencia, lo que garantiza que sus sistemas de bombeo funcionen con la máxima eficiencia energética sin tensiones innecesarias ni desperdicio de energía.
Integridad estructural excepcional: Forjado con materiales de primera calidad, el cuerpo de la válvula resiste la deformación bajo fluctuaciones de presión extremas, lo que extiende la vida útil de toda su red de tuberías y reduce los costos de reemplazo.
Funcionamiento silencioso: el mecanismo con bisagras de precisión elimina los fuertes ruidos mecánicos típicos de las válvulas oscilantes estándar, lo que contribuye a un entorno de trabajo industrial más seguro, silencioso y compatible.
Opciones de sellado versátiles: Ya sea que su aplicación exija la resistencia robusta del contacto metal con metal o la garantía de estanqueidad de los elastómeros EPDM/Viton, la configuración de asiento adaptable cumple con un estricto cumplimiento ambiental.
Arquitectura de fácil mantenimiento: Diseñado teniendo en cuenta la accesibilidad, el perfil optimizado de la oblea permite una inspección y servicio rápidos, reduciendo drásticamente los costos de mano de obra durante los cambios programados en las instalaciones.
Nuestra válvula de retención de disco basculante tipo wafer de acero inoxidable está diseñada meticulosamente en múltiples dimensiones de rendimiento para ofrecer una confiabilidad incomparable. Cada aspecto del diseño está diseñado para proteger su infraestructura, agilizar la instalación y garantizar operaciones continuas e ininterrumpidas en entornos industriales exigentes.
Antigolpe de ariete y cierre rápido: Utilizando un eje excéntrico y un diseño de disco inclinado, la válvula presenta una carrera excepcionalmente corta. Durante la desaceleración del fluido o el inicio del flujo inverso, la gravedad y la contrapresión trabajan en conjunto para cerrar la válvula de manera rápida y suave. Esta rápida respuesta mitiga drásticamente el destructivo efecto del golpe de ariete, protegiendo las costosas bombas y los sistemas de tuberías adyacentes de daños por impacto catastróficos.
Baja caída de presión y alta eficiencia del fluido: el canal de flujo interno optimizado garantiza que el disco presente una obstrucción mínima cuando está completamente abierto. Este enfoque aerodinámico produce un coeficiente de flujo (Cv) significativamente mayor en comparación con las válvulas de retención oscilantes tradicionales, lo que se traduce directamente en una pérdida de carga reducida y ahorros sustanciales en los costos de energía de bombeo a largo plazo.
Estructura compacta y fácil instalación: la conexión inteligente tipo oblea cuenta con una dimensión cara a cara notablemente corta y un perfil liviano. Se integra perfectamente en diseños de tuberías con espacio limitado, eliminando la necesidad de modificaciones estructurales extensas. Esta naturaleza compacta reduce significativamente tanto la complejidad de la instalación como la necesidad de soportes de tuberías de alta resistencia.
Materiales de primera calidad y resistencia a la corrosión: Construidos íntegramente con acero inoxidable de alta fidelidad (como ASTM A351 CF8M/1.4408), el cuerpo y el disco de la válvula exhiben una extraordinaria resistencia a los ataques corrosivos y a las temperaturas elevadas. Maneja sin esfuerzo medios agresivos, incluidos productos químicos agresivos, petróleo y gas volátiles, aguas residuales de alta salinidad y vapor de alta temperatura.
Sellado superior y control de calidad: para adaptarse a diversos requisitos operativos, ofrecemos opciones de sellado duro de metal con metal mecanizado con precisión o sellado blando de alta resiliencia (EPDM/Viton). Cada unidad se somete a rigurosas pruebas de presión en estricta conformidad con los estándares API 598 antes de su envío, lo que garantiza un rendimiento confiable y sin fugas tanto en escenarios de baja como de alta presión.
Amplia adaptabilidad en la industria: Altamente sensible a bajas velocidades de flujo con una presión de apertura notablemente baja, esta válvula es un caballo de batalla versátil. Se utiliza ampliamente en el suministro y drenaje de agua municipal, instalaciones de tratamiento de aguas residuales, tuberías petroquímicas, circuitos de agua de refrigeración industrial y sistemas HVAC de alta resistencia, satisfaciendo diversas necesidades de prevención de reflujo.
Cumplimiento de estándares internacionales: Diseñado y fabricado en absoluta alineación con las principales especificaciones globales, incluidas API 594, ASME B16.5 y EN 558. Este estricto cumplimiento garantiza una compatibilidad impecable y un acoplamiento seguro con una amplia gama de sistemas internacionales de bridas para tuberías industriales.
Seleccionar el socio de fabricación adecuado es tan fundamental como seleccionar el componente adecuado. Entendemos la inmensa presión que enfrentan los equipos de adquisiciones para obtener soluciones de control de fluidos confiables, que cumplan con las normas y rentables. Al asociarse con nosotros, obtiene acceso a una cadena de suministro perfecta, una calidad de ingeniería sin concesiones y un sistema de soporte dedicado diseñado para elevar su éxito operativo.
Trazabilidad sin concesiones: Cada válvula de acero inoxidable que producimos viene con informes completos de pruebas de materiales (MTR), lo que garantiza que pueda rastrear los orígenes metalúrgicos exactos de sus componentes para una total tranquilidad regulatoria.
Instalaciones de fabricación avanzadas: utilizando mecanizado CNC de última generación y plataformas de prueba automatizadas, mantenemos tolerancias increíblemente estrictas, lo que da como resultado productos que funcionan perfectamente desde el primer momento, eliminando costosos ajustes en el sitio.
Gestión estratégica de inventario: mantenemos niveles sólidos de stock de tamaños críticos y clasificaciones de presión, lo que permite un despacho rápido y reduce significativamente los plazos de entrega para sus proyectos de infraestructura urgentes.
Consulta técnica de expertos: nuestro experimentado equipo de ingeniería está disponible para ayudarlo con cálculos complejos de dinámica de fluidos, ayudándolo a seleccionar las especificaciones exactas de la válvula para evitar la cavitación, reducir el desgaste y optimizar la arquitectura de su tubería específica.
Generación de valor a largo plazo: al centrarse en materiales de primera calidad y un control de calidad exhaustivo, nuestras válvulas reducen drásticamente el costo total de propiedad a través de intervalos de mantenimiento reducidos y una vida útil extendida.
Para ayudar a sus equipos de ingeniería y adquisiciones a tomar una decisión informada, hemos recopilado respuestas detalladas a las consultas técnicas más comunes sobre nuestras válvulas de retención de disco basculante de acero inoxidable.
El diseño del disco basculante presenta un punto de pivote ubicado cerca del centro del disco, lo que le permite cerrarse mucho más rápido que una válvula de retención oscilante tradicional. Este cierre rápido minimiza la velocidad inversa del fluido antes de que se asiente la válvula, que es el mecanismo principal para prevenir el golpe de ariete destructivo en sistemas de bombeo de alta velocidad.
Sí, la válvula de retención de disco basculante tipo wafer se puede instalar en tuberías tanto horizontales como verticales. Sin embargo, para instalaciones verticales, es crucial que el flujo de fluido sea en dirección ascendente. El resorte interno y el mecanismo de asistencia por gravedad están calibrados para garantizar un cierre rápido contra el reflujo descendente.
Los asientos resistentes (como EPDM o Viton) proporcionan un excelente cierre hermético y son ideales para agua, aguas residuales y fluidos industriales en general a temperaturas moderadas. Los asientos de metal con metal están diseñados para condiciones de servicio severas que involucran altas temperaturas (hasta 1000 °F/540 °C), medios abrasivos o productos químicos agresivos donde los elastómeros se degradarían rápidamente.
Para garantizar un ajuste perfecto, debe confirmar el tamaño nominal de la tubería (NPS o DN), la clasificación de presión requerida (por ejemplo, Clase 150, PN16) y el estándar de brida específico de su tubería (como ASME B16.5 o EN 1092-1). Nuestras válvulas tipo wafer están diseñadas para sujetarse de forma segura entre estas bridas estándar.
La dimensión ultracorta entre caras del diseño de oblea requiere mucho menos espacio axial en comparación con las válvulas de retención con bridas. Esto permite a los ingenieros de instalaciones integrar fácilmente la válvula en galerías de tuberías existentes y compactas sin la necesidad de cortar, volver a soldar o modificar en gran medida las tuberías circundantes, lo que ahorra una cantidad sustancial de mano de obra y tiempo de inactividad.
