La construcción del cuerpo forjado garantiza una integridad estructural superior y resistencia a altas presiones.

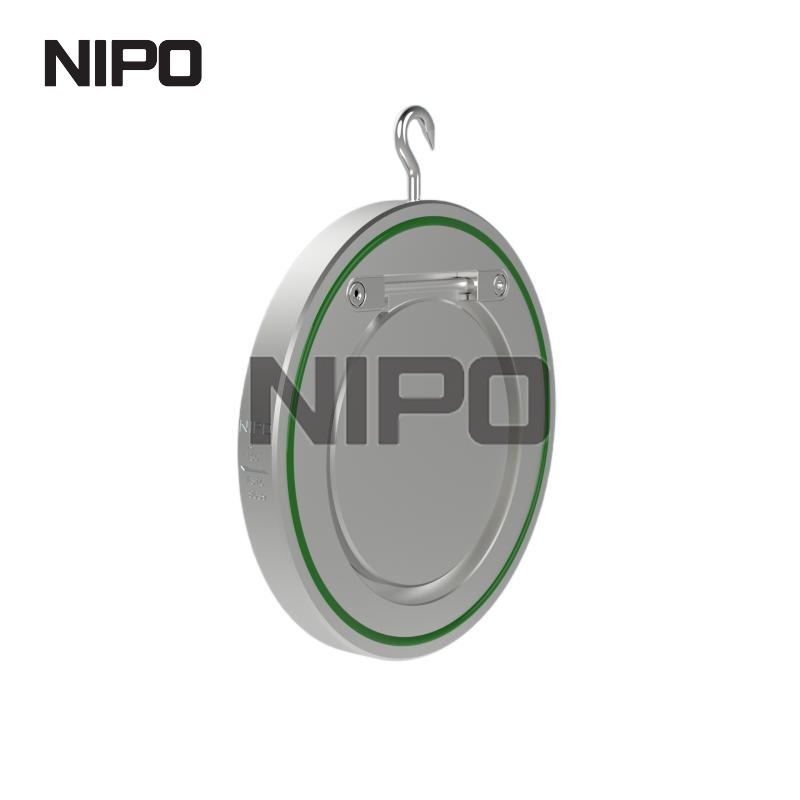

El mecanismo de sellado de triple junta tórica proporciona un cierre sin fugas y evita el escape de fluido.
El perfil sándwich ultracompacto minimiza el espacio de instalación para proyectos de adquisición de volumen.
En el corazón de este componente se encuentra un disco oscilante equilibrado con precisión que funciona con un movimiento fluido y silencioso. A medida que se inicia el flujo hacia adelante, el disco se abre suavemente, minimizando la caída de presión y permitiendo que el medio pase con una resistencia insignificante. En el instante en que el flujo cesa o intenta revertirse, el disco se asienta con un cierre firme y definitivo. Esta acción está amortiguada y sellada por una configuración patentada de tres juntas tóricas, lo que elimina el ruido metálico áspero típico de las válvulas con asiento metálico estándar y al mismo tiempo garantiza una barrera impenetrable contra el escape de fluido. Ya sea que su instalación procese gases volátiles, vapor a alta temperatura o medios neutros abrasivos, esta válvula se integra perfectamente en su sistema, brindando a los operadores la tranquilidad que brinda una contención absoluta y una operación consistente y sin mantenimiento durante un ciclo de vida prolongado.
Para garantizar una integración precisa en sus sistemas de gestión de fluidos existentes, proporcionamos especificaciones técnicas completas para nuestra válvula de retención oscilante de disco único. Cada parámetro ha sido verificado rigurosamente mediante pruebas metalúrgicas avanzadas y simulaciones de dinámica de fluidos. Desde aplicaciones criogénicas extremas hasta procesos de vapor a altas temperaturas, los datos siguientes describen los umbrales operativos exactos, las capacidades de los materiales y los estándares de prueba que cumple esta válvula. Al consultar estas especificaciones, los ingenieros y especialistas en adquisiciones pueden verificar con confianza la compatibilidad con sus clases de presión, tipos de medios y requisitos dimensionales específicos.
Parámetro | Especificación |
|---|---|
Nombre del producto | Válvula de retención oscilante de disco único tipo sándwich |
Material del cuerpo | Cuerpo de forja (acero al carbono / acero inoxidable) |
Tipo de conexión | Tipo oblea/sándwich |
Estructura | Columpio de disco único |
Diseño de sellado | Tres juntas tóricas |
Presión nominal | Clase 150LB |
Temperatura (acero al carbono) | -29 ℃ a +425 ℃ |
Temperatura (acero inoxidable) | -196 ℃ a +455 ℃ |
Medios adecuados | Agua, vapor, petróleo, gas y medios neutros. |
Prueba de carcasa | 1,5 × PN |
Prueba de estanqueidad del asiento | 1,1 × PN |
Rango de tamaño | DN50 - DN600 / 1/2"" - 24"" |
Normas aplicables | API, ANSI, DIN, JIS |

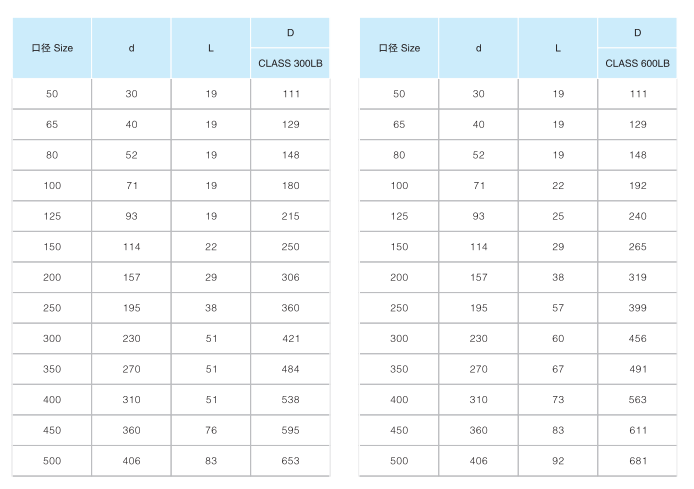

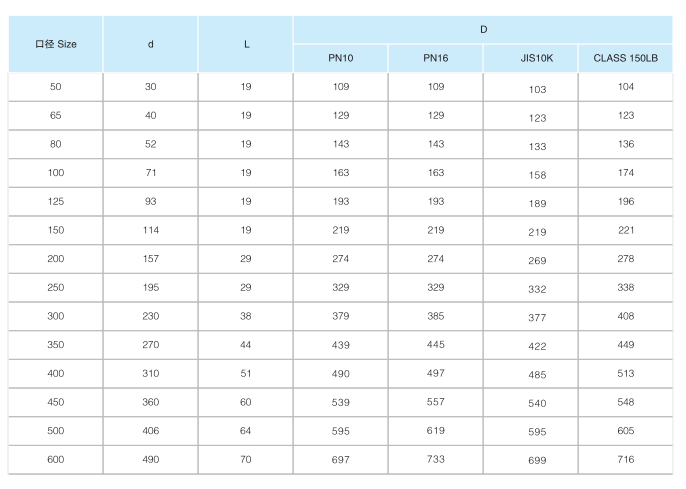

Consulte las tablas de dimensiones a continuación para obtener medidas exactas cara a cara y el tamaño del diámetro exterior en diferentes clasificaciones de presión y estándares internacionales.
Actualizar la infraestructura de su tubería con nuestra válvula de retención oscilante especializada se traduce directamente en un mayor tiempo de actividad operativa y una reducción de los gastos generales de mantenimiento. Al centrarnos en los puntos críticos de falla comunes en las válvulas estándar, hemos diseñado una solución que protege activamente sus equipos posteriores y al mismo tiempo agiliza el proceso de instalación para sus equipos de ingeniería.
Garantía de cero fugas: la integración de tres juntas tóricas distintas crea un mecanismo de sellado redundante, lo que reduce drásticamente el riesgo de emisiones fugitivas o pérdida de fluidos, lo que protege sus resultados y garantiza un estricto cumplimiento medioambiental.
Arquitectura con espacio optimizado: el perfil sándwich ultradelgado requiere una fracción del espacio entre caras en comparación con las válvulas de retención con bridas tradicionales, lo que permite diseños de patines muy compactos y una adaptación más sencilla en espacios reducidos.
Dinámica de respuesta rápida: el disco único, liviano y mecanizado con precisión, reacciona instantáneamente a la inversión del flujo, mitigando las ondas de choque destructivas del golpe de ariete y preservando la integridad estructural de toda su red de tuberías.
Operación sin fricción: Diseñado con un mecanismo de bisagra especializado, el disco oscila con una fricción mecánica mínima, lo que garantiza una presión de apertura más baja y reduce significativamente la pérdida de energía en el sistema de tuberías.
Mantenimiento simplificado: el sencillo montaje estilo oblea permite a los técnicos aislar, desatornillar y retirar rápidamente la válvula de la línea para su inspección, lo que reduce el tiempo de inactividad de las instalaciones durante las paradas programadas.
Para comprender completamente el valor que esta válvula aporta a sus operaciones industriales, es esencial examinar sus dimensiones de ingeniería principales. Cada aspecto de su diseño ha sido optimizado para resolver los desafíos específicos que enfrentan las instalaciones modernas de manejo de fluidos.
La utilización de un cuerpo forjado de alta resistencia eleva esta válvula mucho más allá de las alternativas de fundición convencionales. El proceso de forjado alinea la estructura granular del metal, lo que da como resultado una densidad excepcional, una resistencia mecánica superior y una longevidad excepcional. Disponible tanto en acero al carbono como en acero inoxidable, esta construcción robusta le permite seleccionar el perfil metalúrgico preciso necesario para combatir ambientes corrosivos específicos y demandas de alta presión, lo que en última instancia extiende el ciclo de vida de sus activos de tuberías.
El núcleo de su capacidad de prevención de fugas reside en el diseño avanzado de tres juntas tóricas. Esta configuración única garantiza un cierre hermético y seguro entre el disco y el asiento, formando una barrera impenetrable contra el reflujo. Antes de salir de las instalaciones, cada unidad se somete a una rigurosa validación, que incluye una prueba de carcasa de 1,5 veces PN y una prueba de estanqueidad del asiento de 1,1 veces PN. Este enfoque inflexible del control de calidad garantiza una confiabilidad absoluta del sellado bajo las tensiones operativas más exigentes.
Diseñada con un mecanismo de oscilación de disco único tipo sándwich/wafer, esta válvula cuenta con un tamaño increíblemente compacto. Su volumen reducido y su naturaleza liviana lo hacen notablemente fácil de manejar e instalar, reduciendo drásticamente las horas de mano de obra y los requisitos de equipos de elevación pesados. Al ahorrar un valioso espacio en las tuberías, sirve como una solución de prevención de reflujo altamente económica y práctica que reduce tanto los costos de instalación inicial como los de mantenimiento a largo plazo.
Los procesos industriales rara vez operan en condiciones suaves, razón por la cual esta válvula está diseñada para una adaptabilidad extrema. Maneja sin problemas fluctuaciones severas de temperatura, funcionando de manera confiable de -29 °C a +425 °C en acero al carbono y de -196 °C a +455 °C impresionante en acero inoxidable. Clasificado para una presión nominal de Clase 150LB, procesa eficientemente una amplia gama de medios, incluidos agua, vapor de alta temperatura, aceites volátiles, gases y diversas sustancias neutras sin comprometer el rendimiento.
La acción de apertura y cierre suave y confiable del disco giratorio lo convierte en un componente indispensable para sistemas que requieren una estricta prevención de contraflujo. Su diseño versátil permite una integración perfecta en un amplio espectro de sectores. Ya sea que se implemente en redes municipales de suministro de agua, plantas de tratamiento de aguas residuales agresivas, refinerías petroquímicas complejas o sistemas de drenaje industriales en general, ofrece constantemente un control de fluidos estable.
La compatibilidad global es primordial para la estandarización de instalaciones y adquisiciones a gran escala. Esta válvula se fabrica meticulosamente para cumplir con los principales estándares internacionales, incluidos API, ANSI, DIN y JIS. Esta estandarización integral garantiza conexiones de bridas impecables y una coincidencia dimensional con su infraestructura de tuberías global existente, brindando a los compradores internacionales una solución de control de fluidos duradera y de grado industrial en la que pueden confiar implícitamente.
El abastecimiento de componentes industriales críticos requiere un socio que comprenda el complejo equilibrio entre calidad sin concesiones, escalabilidad de volumen y precisión técnica. Como fabricante dedicado y proveedor global, hacemos más que solo producir válvulas; Diseñamos confiabilidad en cada cuerpo de acero forjado que sale de nuestras líneas de producción. Nuestro compromiso con la excelencia metalúrgica y estrictos protocolos de prueba garantizan que sus operaciones sigan siendo seguras, eficientes e ininterrumpidas.
Ventaja directa del fabricante: al controlar todo el proceso de forjado, mecanizado y ensamblaje, eliminamos los márgenes intermedios y le ofrecemos precios altamente competitivos para adquisiciones de gran volumen sin sacrificar ni un gramo de calidad.
Estricta garantía de calidad: cada válvula se somete a pruebas hidrostáticas y neumáticas exhaustivas, lo que garantiza que la integridad de la carcasa y el asiento supere los estándares de la industria antes de empacarlas para su envío.
Soporte de ingeniería avanzado: nuestro equipo de expertos en control de fluidos está disponible para ayudarlo con el dimensionamiento técnico, la selección de materiales y las solicitudes de ingeniería personalizadas, garantizando que la válvula que reciba coincida perfectamente con sus parámetros operativos específicos.
Cadena de suministro sólida: con una programación de producción optimizada y una amplia gestión de inventario, garantizamos tiempos de entrega confiables, asegurando que las actualizaciones de sus instalaciones críticas y los plazos de mantenimiento se mantengan estrictamente dentro del cronograma.
Para ayudar a nuestros clientes industriales y socios de ingeniería a tomar decisiones de adquisición informadas, hemos recopilado las consultas técnicas más comunes sobre nuestras válvulas de retención tipo sándwich forjadas. Revise los detalles a continuación para comprender cómo se integra este componente en sus sistemas de control de fluidos específicos.
¿Qué hace que el cuerpo forjado sea superior al cuerpo fundido para esta válvula de retención?
La forja somete el acero a una inmensa presión térmica y mecánica, alineando la estructura del grano y eliminando porosidades o huecos internos. Esto da como resultado una resistencia a la tracción y a la fatiga significativamente mayor, lo que permite que la válvula soporte picos de presión severos y temperaturas extremas sin el riesgo de microfisuras que a menudo se asocian con los materiales fundidos.
¿Cómo mejora el diseño de tres juntas tóricas el rendimiento del sellado?
Los asientos tradicionales de metal con metal pueden permitir filtraciones menores, especialmente bajo diferenciales de presión bajos. La integración de tres juntas tóricas elastoméricas diseñadas con precisión crea una barrera redundante y comprimible. A medida que el disco se cierra, estos anillos se deforman ligeramente para rellenar cualquier imperfección microscópica en la superficie del asiento, lo que garantiza un sello hermético y sin fugas incluso en entornos de presión fluctuante.
¿Puede esta válvula manejar aplicaciones criogénicas?
Sí, cuando se especifica con el cuerpo forjado de acero inoxidable. La variante de acero inoxidable está diseñada metalúrgicamente para mantener su dureza estructural y resistir la fragilidad a temperaturas extremadamente bajas, funcionando de forma segura hasta -196 °C. Esto lo hace muy adecuado para el procesamiento de gas natural licuado (GNL) y otros fluidos criogénicos.
¿Cuál es la ventaja del tipo de conexión sándwich/wafer?
El diseño tipo sándwich o oblea presenta una dimensión entre caras ultracorta. En lugar de tener sus propias bridas voluminosas, la válvula se sujeta de forma segura entre las bridas de la tubería existente mediante pernos largos. Esto reduce drásticamente el peso total y la huella espacial de la instalación, lo que la hace ideal para galerías de tuberías estrechas y reduce la carga estructural sobre los soportes de las tuberías.
¿Cómo verifico si esta válvula se ajustará a los estándares de mis tuberías existentes?
Nuestras válvulas de retención tipo sándwich están fabricadas para ser universalmente compatibles. El diámetro exterior y las caras de sellado están mecanizados para alinearse perfectamente con los principales estándares mundiales de bridas, incluidos API, ANSI, DIN y JIS. Puede consultar nuestras tablas dimensionales completas para confirmar las alineaciones exactas de los círculos de pernos y el tamaño de las caras para su programa de tuberías específico.
¿El diseño de disco único provoca una caída de presión significativa?
No. El monodisco tiene un perfil hidrodinámico y está suspendido sobre una bisagra de baja fricción. Requiere una presión de apertura mínima para abrirse completamente, permitiendo que el medio fluya a través de un puerto grande y sin obstrucciones. Esta geometría interna aerodinámica minimiza la turbulencia y garantiza una caída de presión muy baja a través de la válvula durante el flujo normal de avance.
