Diseñado específicamente para adquisiciones industriales a gran escala y aplicaciones de servicio pesado.
Fabricado con un cuerpo de fundición robusto y sin defectos para una máxima retención de presión.
Diseñado para integrarse perfectamente en sistemas complejos, salvaguardando equipos críticos posteriores.
Al proteger redes de tuberías complejas y de alta capacidad, la integridad física y el silencio operativo de sus componentes de control de fluidos son primordiales. La válvula de retención oscilante de disco único tipo wafer de serie larga (cuerpo de fundición) está meticulosamente diseñada para ofrecer un acabado metálico suave y frío al tacto que dice mucho sobre su fundición densa y vertida con precisión. Tras la instalación y activación del sistema, la ausencia inmediata del ruido metálico discordante típicamente asociado con el golpe de ariete proporciona una confirmación acústica de su diseño hidrodinámico superior. El cuerpo de fundición de alta resistencia, disponible en acero forjado, acero fundido y hierro dúctil, se siente tranquilizadoramente sustancial, diseñado para absorber vibraciones intensas de las tuberías y resistir la deformación estructural bajo aumentos repentinos de presión masivos.
Al integrar esta válvula de alta capacidad de respuesta en su infraestructura, reduce drásticamente el riesgo de reflujo catastrófico, protegiendo bombas, medidores y compresores sensibles aguas abajo contra golpes mecánicos. El disco mecanizado con precisión se desliza para abrirse con una resistencia mínima al fluido, lo que garantiza que su sistema mantenga índices de flujo óptimos sin sobrecargar su equipo de bombeo. Esto se traduce directamente en un menor consumo de energía y una reducción de los gastos operativos de sus instalaciones. Además, el exterior está envuelto en un revestimiento epóxico impecable y visualmente uniforme que no sólo le da una estética industrial prístina sino que actúa como un escudo impenetrable contra la humedad ambiental adversa, el aire salino y las condiciones atmosféricas corrosivas.

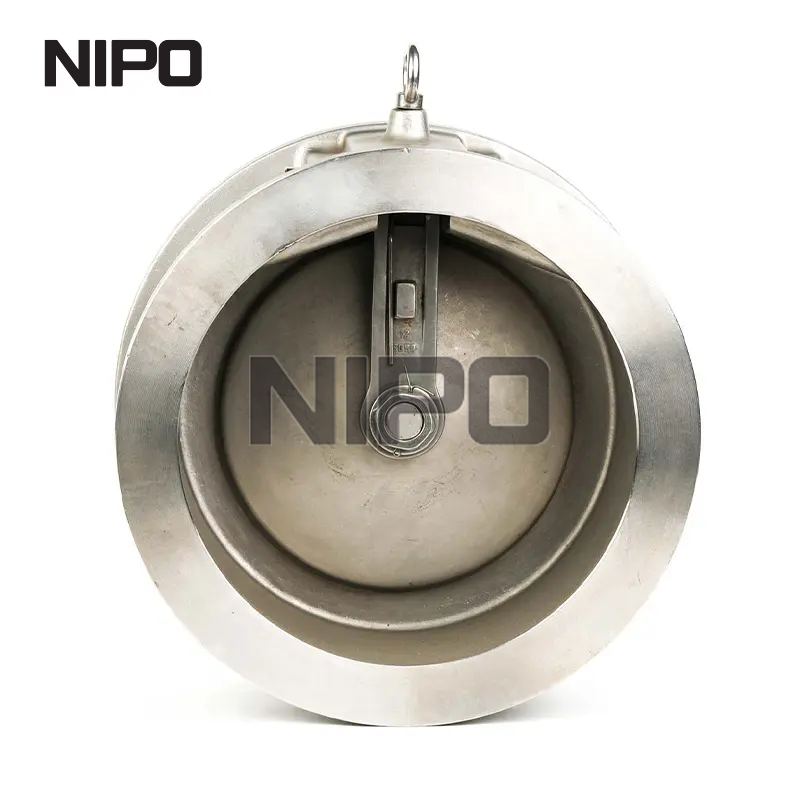

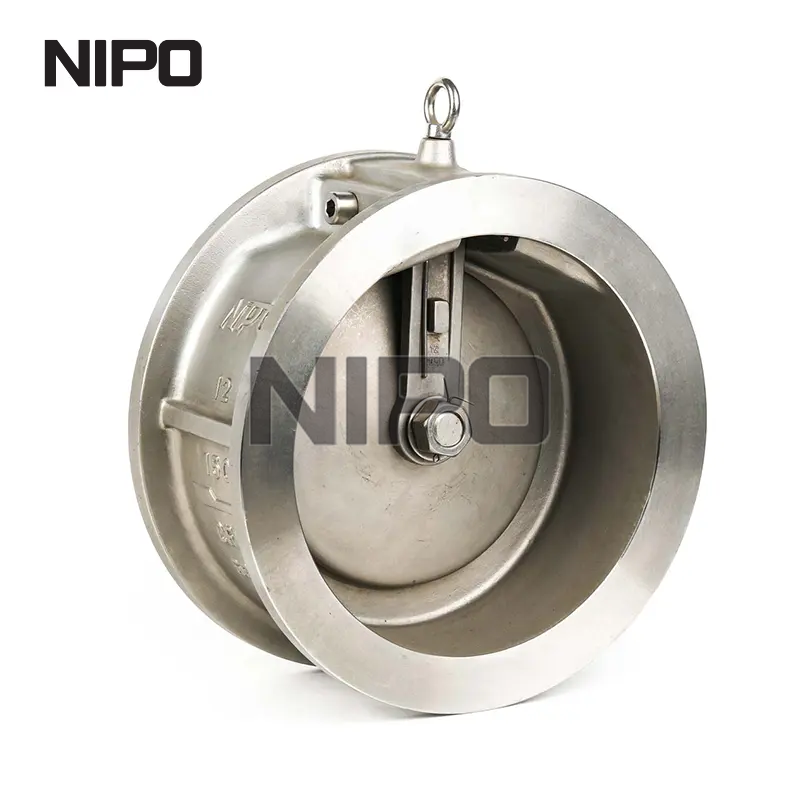

| Nombre del producto | Válvula de retención oscilante de disco único tipo wafer, serie larga (cuerpo de fundición) |
| Estructura del cuerpo | Cuerpo de acero forjado, Cuerpo de acero fundido, Cuerpo de hierro dúctil |
| Estándar de diseño | API 594 |
| Estándar de prueba | API 598 / API 6D |
| Estándar de presión y temperatura | ASME B16.34 |
| Rango de tamaño | DN40 - DN900 / 1,5'' - 36'' |
| Clasificación de presión | Clase 150 - Clase 900 / PN10 - PN25 |
| Equipado Disponible | Sin retenedor o con pasador |
| Caza de focas | Asiento blando/resiliente, asiento de metal con metal |
| Tipo de conexión | Oblea, orejeta, doble brida (ASME B16.5, EN 1092) |
| Materiales | WCB, CF8, CF3, GR4A, Hastelloy C, etc. |
| Protección contra la corrosión | Revestimiento epoxi interior y exterior. |
| Temperatura aplicable | -196°C a 540°C (Diferente materia prima para diferente temperatura de trabajo) |
| Medio aplicable | Agua, petróleo, gas y otros medios de causticidad. |
Actualizar la arquitectura de sus tuberías requiere componentes que ofrezcan mejoras mensurables en seguridad, longevidad y eficiencia. Esta válvula de retención oscilante de disco único de serie larga está diseñada para proporcionar una mejora inmediata de su confiabilidad operativa, eliminando los frecuentes ciclos de mantenimiento asociados con alternativas inferiores. La suavidad táctil del orificio interno garantiza que el fluido se deslice con una fricción mínima, maximizando el rendimiento de su sistema y minimizando el desgaste.
Amortiguación acústica: El mecanismo de disco meticulosamente equilibrado amortigua significativamente los sonidos agudos y perturbadores de la inversión de fluidos, fomentando un entorno de trabajo más seguro y silencioso para el personal de la planta.
Operación sin fricción: Los mecanismos de bisagra diseñados con precisión permiten que el disco pesado oscile con una resistencia casi nula, lo que garantiza tiempos de respuesta rápidos a fluctuaciones mínimas de presión.
Integridad visual: el recubrimiento epóxico uniforme y de alto brillo proporciona un indicador visual claro de su resistencia inflexible a la degradación externa, manteniendo una estética limpia incluso en entornos hostiles.
Rigidez estructural: La densa estructura molecular del cuerpo de fundición proporciona una resistencia excepcional a la tensión de torsión durante los cambios de tuberías de servicio pesado y la expansión térmica.
Las instalaciones industriales modernas a menudo enfrentan severas limitaciones de espacio, lo que hace que los voluminosos componentes de las tuberías sean una pesadilla logística durante la instalación y el mantenimiento. Esta válvula utiliza una oblea altamente compacta y una arquitectura de patrón corto que reduce drásticamente la dimensión entre caras en comparación con las válvulas de retención oscilantes de puerto completo tradicionales. Al integrar este perfil optimizado, los ingenieros de proyectos pueden recuperar valiosos espacios espaciales dentro del diseño de la planta, facilitando el acceso al personal de mantenimiento y simplificando los esquemas de tuberías complejos.
Reduce drásticamente el espacio físico necesario para la instalación, lo que lo convierte en la opción ideal para salas de máquinas estrechas y sistemas de procesamiento densos montados sobre patines.
La naturaleza liviana del diseño compacto minimiza la carga estructural y la tensión en los soportes de tuberías, soportes colgantes y bridas adyacentes existentes.
Reduce significativamente los gastos iniciales de adquisición y reduce drásticamente las horas de mano de obra necesarias para el levantamiento, la alineación y el posicionamiento de objetos pesados.
Elimina la necesidad de equipos de instalación de gran tamaño, lo que agiliza todo el proceso de montaje y acelera los plazos de finalización del proyecto.
La dinámica de fluidos sin restricciones es el elemento vital de cualquier instalación de procesamiento rentable. Esta válvula de retención de placa única presenta una presión de apertura excepcionalmente baja, lo que permite que el medio fluya libremente sin crear cuellos de botella artificiales. Cuando un evento de inversión del flujo es inminente, el disco altamente sensible reacciona en fracciones de segundo y se cierra antes de que el fluido pueda ganar impulso hacia atrás.
Mitiga las fuerzas mecánicas destructivas del golpe de ariete, preservando la integridad estructural de la costosa infraestructura de bombeo aguas abajo y los sensibles equipos de medición.
Mantiene una trayectoria de flujo laminar suave, lo que minimiza la caída de presión y reduce la carga eléctrica y el desgaste de las bombas del sistema.
El mecanismo de cierre silencioso elimina las fuertes ondas de choque de percusión que normalmente vibran a través de las redes de tuberías convencionales, evitando la fatiga a largo plazo en las uniones de las tuberías.
Los contornos de flujo optimizados dentro del cuerpo de la válvula evitan la acumulación de desechos, incrustaciones y sólidos suspendidos, lo que garantiza un rendimiento constante durante años de funcionamiento continuo.
Las emisiones fugitivas y la derivación de fluidos internos representan riesgos importantes tanto para el cumplimiento ambiental como para la rentabilidad operativa. Para combatir esto, nuestra válvula ofrece un doble enfoque de contención. La disponibilidad de asientos blandos y elásticos y asientos de metal con metal con solapado de precisión garantiza un sellado hermético adaptado a su medio específico. La configuración opcional sin retenedores es una clase magistral en contención, ya que elimina por completo las penetraciones a través del cuerpo.
El diseño sin retenedores erradica por completo las posibles vías de fuga externas, satisfaciendo los mandatos de emisiones ambientales más estrictos y garantizando una seguridad atmosférica total.
Las opciones de asientos blandos (como EPDM, Viton y PTFE) brindan una superficie flexible y tolerante que absorbe partículas microscópicas mientras mantiene una barrera impenetrable contra fluidos.
Los asientos de metal con metal ofrecen un rendimiento inquebrantable en aplicaciones altamente abrasivas, de alta velocidad o de temperatura extrema donde los elastómeros estándar se degradarían o fallarían rápidamente.
Garantiza un exterior prístino y seco, eliminando los olores penetrantes, los charcos peligrosos y los riesgos de resbalones asociados con la filtración de productos químicos en el entorno de la planta.
Mejora la seguridad general del sitio al evitar el escape invisible de medios gaseosos volátiles, inflamables o altamente tóxicos a espacios de trabajo confinados.
La longevidad operativa de una válvula industrial está intrínsecamente ligada a su composición metalúrgica y protección de la superficie. Ofrecemos una amplia biblioteca de materias primas de primera calidad, que van desde acero al carbono estándar (WCB) hasta aceros inoxidables austeníticos avanzados (CF8, CF3) y superaleaciones exóticas como Hastelloy C. Esta diversidad metalúrgica garantiza que, ya sea que su sistema maneje líquidos criogénicos a -196 °C o vapor sobrecalentado a 540 °C, el núcleo de la válvula siga siendo estructuralmente invencible.
El recubrimiento epóxico interno y externo integral actúa como una barrera formidable contra las atmósferas salinas, evitando la acumulación áspera y escamosa de óxido de hierro y el posterior debilitamiento estructural.
Las opciones de Hastelloy y de acero inoxidable dúplex repelen sin esfuerzo el ataque mordaz y acre de los ácidos químicos sulfúrico, clorhídrico y otros ácidos altamente cáusticos.
Mantiene su límite elástico estructural y resiste la fragilización térmica en un amplio espectro de temperaturas, lo que garantiza la confiabilidad en los entornos de procesamiento más extremos.
El acabado epóxico suave, similar al vidrio, evita la contaminación biológica y las incrustaciones minerales, lo que garantiza que el orificio interno permanezca resbaladizo y completamente sin obstrucciones durante la vida útil de la válvula.
La versatilidad en la implementación reduce drásticamente la necesidad de mantener un inventario masivo y variado de repuestos. Esta válvula de retención de serie larga está diseñada para interactuar perfectamente con una multitud de estándares de bridas internacionales, incluidos ASME, EN y DIN. Ya sea que su arquitectura de tubería específica requiera una conexión de oblea, terminal o doble brida, esta unidad se adapta sin esfuerzo a su infraestructura existente.
Diseñado para una orientación multidireccional, funciona perfectamente tanto en tramos de tuberías horizontales como en tubos ascendentes verticales que fluyen hacia arriba sin comprometer la eficacia del sellado.
Las configuraciones con orejetas permiten la extracción de tuberías aguas abajo sin despresurizar la red aguas arriba, lo que facilita procedimientos de mantenimiento localizados, seguros y eficientes.
Universalmente compatible con diversos sectores industriales, demostrando su valor desde agresivas plantas de procesamiento de químicos y plataformas petrolíferas en alta mar hasta circuitos de agua fría HVAC de alta pureza.
Simplifica el proceso de adquisición al ofrecer una plataforma única y altamente adaptable que cumple con los requisitos dimensionales y de presión de las instalaciones globales.
La confianza en los equipos industriales críticos se basa en una validación rigurosa e inflexible. Cada válvula de retención oscilante con cuerpo de fundición que sale de las instalaciones de fabricación se somete a una rigurosa batería de pruebas para garantizar su preparación en el campo. Al cumplir estrictamente con los protocolos de diseño API 594 y las clasificaciones de presión y temperatura ASME B16.34, garantizamos que el producto ofrezca un rendimiento consistente y predecible bajo las tensiones industriales más extremas.
Las pruebas hidrostáticas y neumáticas integrales en estricta conformidad con API 598 y API 6D garantizan un rendimiento sin defectos antes de la implementación en sus instalaciones.
La verificación dimensional avanzada garantiza que cada cara de brida, superficie de asiento y orificio de perno se alinee con precisión microscópica, evitando que la instalación se atasque o la compresión desigual de la junta.
Los estrictos protocolos de trazabilidad de materiales brindan total transparencia, lo que garantiza que la composición química de la pieza fundida cumpla con estándares metalúrgicos exactos y documentados.
Ofrece una vida útil operativa extendida, lo que reduce drásticamente la frecuencia, la complejidad y los costos exorbitantes de las paradas obligatorias de la planta y el mantenimiento de emergencia.
Seleccionar el socio de fabricación adecuado es tan importante como seleccionar el hardware adecuado. Como proveedor dedicado de tecnologías de válvulas premium, entendemos que sus decisiones de adquisición de volumen impactan directamente el tiempo de actividad operativa, el historial de seguridad y los resultados finales de sus instalaciones. Cerramos la brecha entre la fabricación industrial de alta resistencia y un servicio refinado y centrado en el cliente, garantizando que sus requisitos de abastecimiento se cumplan con precisión, velocidad y confiabilidad inquebrantable.
Consistencia inquebrantable: Nuestros procesos de fundición y mecanizado altamente automatizados garantizan que, ya sea que solicite diez unidades o mil, cada válvula exhiba exactamente el mismo acabado impecable y precisión dimensional.
Consulta técnica: Brindamos un profundo soporte de ingeniería, analizando cuidadosamente su dinámica de fluidos, caídas de presión y desafíos corrosivos específicos para recomendar el material perfecto y la configuración de asientos para su proyecto.
Cadena de suministro optimizada: diseñada para respaldar proyectos industriales a gran escala, nuestra sólida gestión de inventario y redes logísticas globales garantizan que sus componentes críticos lleguen precisamente cuando lo exige el cronograma de instalación.
Confiabilidad a largo plazo: No nos limitamos a suministrar componentes metálicos; Ofrecemos tranquilidad operativa. Nuestro riguroso control de calidad garantiza que nuestras válvulas protegerán sus tuberías de manera silenciosa y eficiente durante décadas.
Explorar los matices técnicos de los sistemas de control de fluidos puede resultar complejo. A continuación, abordamos algunas de las consultas de ingeniería más críticas con respecto a nuestras válvulas de retención oscilantes con cuerpo de fundición para ayudar a sus equipos de adquisiciones e ingeniería a tomar decisiones altamente informadas.
La configuración sin retenedor elimina por completo la penetración del pasador de bisagra a través del cuerpo externo de la válvula. Este diseño avanzado elimina una posible ruta de fuga externa, lo que lo convierte en un requisito absoluto para aplicaciones que manejan medios tóxicos, volátiles o altamente corrosivos donde las emisiones fugitivas deben evitarse estrictamente por motivos de seguridad y cumplimiento ambiental.
Sí, esta válvula de retención oscilante de disco único tipo wafer es altamente adaptable y se puede instalar en tuberías verticales, siempre que el flujo de fluido sea en dirección ascendente. El mecanismo del disco interno está diseñado para utilizar la velocidad del fluido para permanecer abierto, mientras que la gravedad, combinada con la contrapresión, garantiza un sellado hermético e instantáneo al cese del flujo.
El completo recubrimiento epóxico interno y externo proporciona una barrera suave y no porosa que resiste agresivamente la oxidación, el ataque químico y la penetración de humedad. Al tacto, proporciona una superficie resbaladiza que minimiza la fricción y previene la adhesión de incrustaciones o crecimiento biológico, manteniendo así una ruta de flujo clara y extendiendo significativamente la vida útil operativa de la válvula.
Los asientos blandos (que utilizan elastómeros como PTFE, Viton o EPDM) son ideales para lograr un sello hermético y sin fugas en aplicaciones con fluidos relativamente limpios y temperaturas moderadas. El asiento de metal con metal es obligatorio para entornos extremos, como aquellos que involucran lodos altamente abrasivos o temperaturas de hasta 540 °C, donde los materiales blandos se degradarían, derretirían o romperían rápidamente bajo tensión.
El patrón de serie larga proporciona una dimensión cara a cara específica que combina perfectamente con las válvulas de retención oscilantes tradicionales más antiguas. Esta característica crítica permite a los equipos de mantenimiento colocar sin problemas esta válvula tipo wafer liviana y modernizada en los espacios de las tuberías existentes durante las modificaciones del sistema, eliminando por completo la necesidad de cortar, soldar o reconfigurar costosamente las tuberías circundantes.
'
