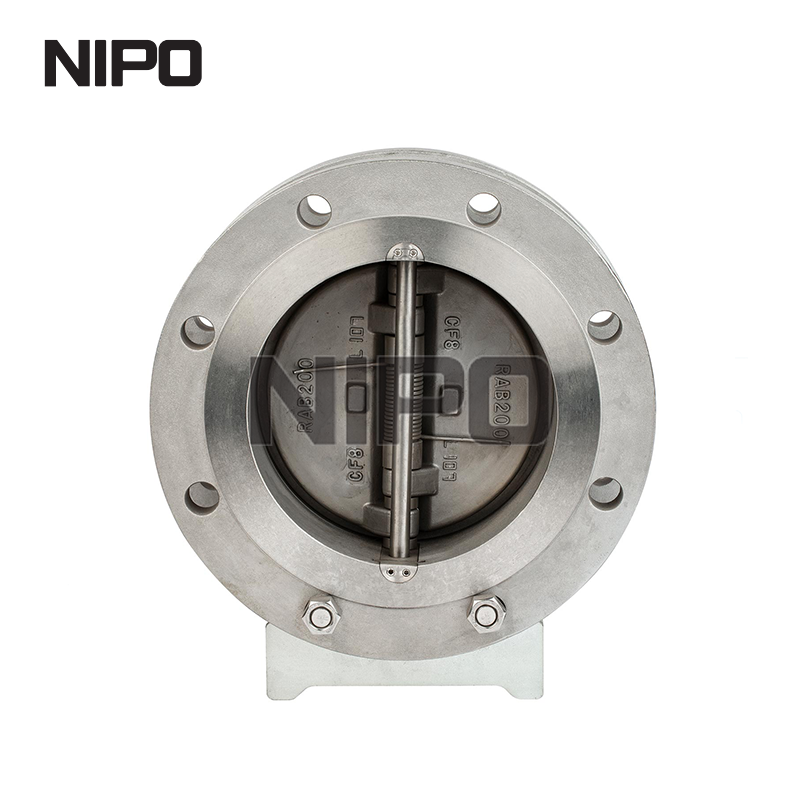

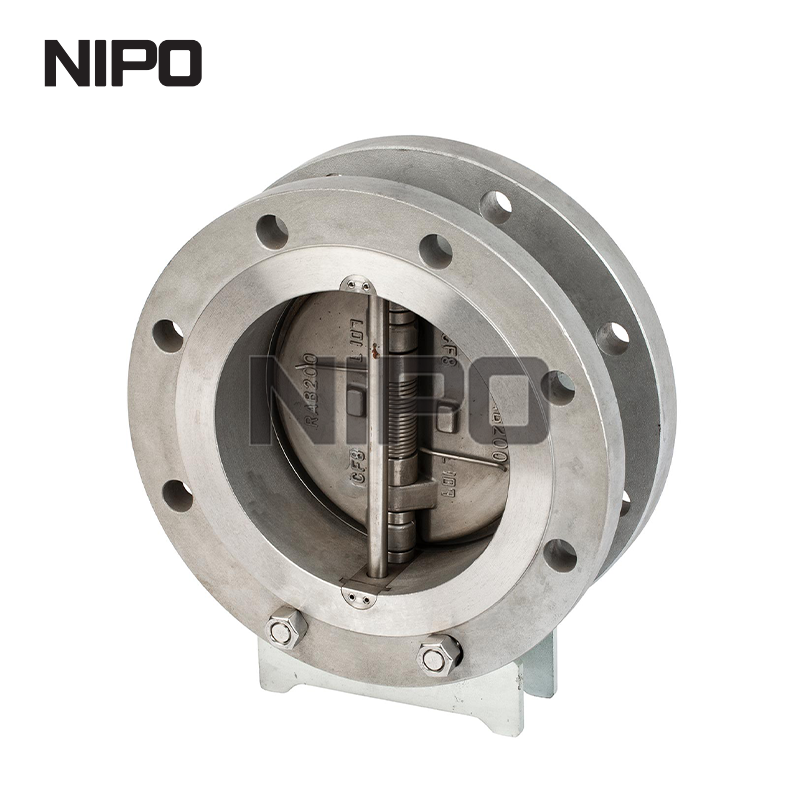

Válvula de retención oscilante de doble disco tipo brida doble (Api)

Estado de Disponibilidad:

Cantidad:



Preguntar Añadir al carrito

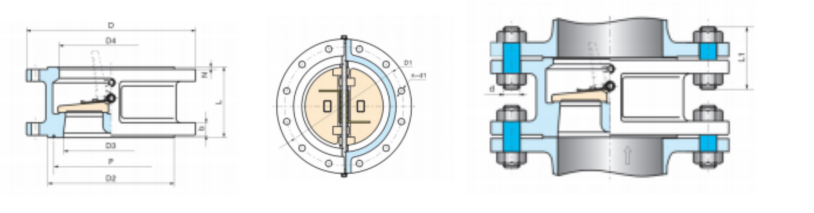

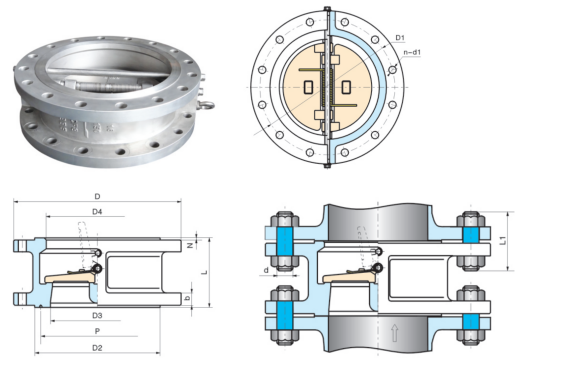

Nivel de presión	Tamaño		Dimensiones (mm)													Brida de tubería (como referencia)
	NPS	DN	L	D	D1	D2		D3	D4	P	b	Cantidad de tornillos	d1Diámetro del tornillod1		N	Cantidad de pernos	Diámetro del perno d		Longitud del pernoL1
	NPS	DN	L	D	D1	RF	RJ	D3	D4	P	b	Cantidad de tornillos	en	milímetros	N	Cantidad de pernos	en	milímetros	RF	RJ
Clase 150 PN2.0MPa ASME B16.47B	8	200	127	345	298.5	270	273	203	210	247.65	27	8	7/8	22.5	2	8	3/4	M20	120	135
	10	250	146	405	362	324	330	254	266	304.801	28.6	12	1	25.5	2	12	7/8	M24	135	150
	12	300	181	485	432	381	406	305	310	381.001	30.2	12	1	25.5	2	12	7/8	M24	135	150
	14	350	184	535	476	413	425	350	355	396.876	33.4	12	1⊃1;/₈	28.5	2	12	1	M27	145	160
	16	400	191	595	540	470	483	400	405	454.026	35	16	1⊃1;/₈	28.5	2	16	1	M27	155	170
	18	450	203	635	578	533	546	450	455	517.526	38.1	16	1⊃1;/₄	32	2	16	1⊃1;/₈	M30	165	180
	20	500	219	700	635	584	597	500	505	558.801	41.3	20	1⊃1;/₄	32	2	20	1⊃1;/₈	M30	170	185
	24	600	222	815	749.5	692	711	600	605	673.101	46.1	20	1⊃3;/₈	35	2	20	1⊃1;/₄	M33	185	200
	28	700	305	835	795.5	762	−	700	700	−	43	40	7/8	22.5	2	40	3/4	M20	205	−
	30	750	305	885	846	813	−	746	750	−	43	44	7/8	22.5	2	44	3/4	M20	210	−
	32	800	305	940	900	864	−	796	800	−	44.6	48	7/8	22.5	2	48	3/4	M20	225	−
	36	900	368	1055	1009.5	972	−	880	893	−	50.9	44	1	25.5	2	44	7/8	M24	250	−
	42	1050	432	1225	1171.5	1130	−	1040	1045	−	57.3	48	1⊃1;/₈	28.5	2	48	1	M27	275	−
	48	1200	524	1390	1335	1289	−	1166	1200	−	63.6	44	1⊃1;/₄	32	2	44	1⊃1;/₈	M30	305	−

La válvula de retención tipo wafer es aplicable a varias tuberías con una presión nominal de PN1.0MPa~42.0MPa, clase 150~2500 y un diámetro nominal de DN15~1200 mm, NPS1/2-48 y una temperatura de trabajo de -196~540 ℃ que se utilizará para proteger contra el reflujo del medio. La selección de diferentes materiales se puede aplicar al medio que incluye agua, vapor, aceites, ácido nítrico, ácido acético y fuerte. medio oxidante y urea, etc.

Estándar y especificación

1.Diseño y fabricación:API594,API6D,JB/T8937;

2.Cara a cara y de extremo a extremo:API594,API6D,DIN3202,JB/T8937;

3. Clasificaciones de presión-temperatura ASME B16.34, DIN2401, GB/T12224;

4.Inspección y prueba: API598、GB/T26480;

5. Brida de tubería: JB/T74~90,GB/T9113,HG20592~20635,SH3406,ASME B16.5,DIN2543-2548,GB/T13402.API605.ASME B16.47。

Contraste de la válvula de retención oscilante

Estructura	Válvula de retención oscilante de doble disco tipo wafer tipo H76	Válvula de retención oscilante con brida H44 univalve
Presión del golpe de ariete	Disco pequeño de viaje corto y cierre asistido por resorte, cierra la válvula rápidamente	Gran recorrido de la válvula y requiere un tiempo de cierre más prolongado.
Presión del golpe de ariete	Tipo H76 La presión del golpe de ariete tipo H44 es solo de 1/2 a 1/5
Dimensiones y peso	La longitud estructural muy corta, el bajo volumen y la masa liviana brindan una gran comodidad para la instalación, el transporte, el almacenamiento y la disposición de las válvulas en las tuberías; además, puede reducir en gran medida los materiales y los costos de construcción.	Una gran longitud de la estructura, volumen estúpido grande, peso pesado.
Dimensiones y peso	H76 H44: la longitud del tipo de estructura es de solo 1/4 ~ 1/6, el tipo H76 H44 pesa solo de 1/4 a 1/10
Resistencia a los fluidos	Pequeño coeficiente de resistencia al fluido ξ de 2,6 a 0,7, a medida que aumenta el diámetro de la válvula, el coeficiente de resistencia al fluido disminuye	El coeficiente de resistencia al flujo bajo ξ es 1,3 ~ 3, pero bajo condiciones de baja presión, el disco de la válvula no se puede abrir completamente, alta resistencia al fluido. La resistencia aumentará a medida que aumente el tamaño de la válvula.
Instalación	Se puede instalar en instalación horizontal o vertical, peso ligero, no es necesario configurar los cojinetes para la válvula.	Se puede instalar en instalación horizontal o vertical, es necesario configurar el peso de válvulas pesadas de gran diámetro y rodamientos.
Presión de apertura	Pequeña válvula bajo presión en una lata pequeña completamente abierta	La válvula más grande en más grande se puede abrir completamente bajo presión.
Fiabilidad	El cuerpo de la válvula tiene una estructura integrada, simple y compacta, un pequeño impacto de cierre, baja presión de golpe de ariete, larga vida útil y buena confiabilidad.	La válvula está cerrada y el enorme impacto del golpe de ariete es fácil de dañar la válvula.

Zhejiang Naibang Valves Co., Ltd. es un fabricante especializado de válvulas de retención tipo wafer, que integra investigación, desarrollo, fabricación y comercialización. La empresa cuenta con el respaldo de equipos sofisticados con más de 100 máquinas herramienta y equipos de procesamiento de control numérico. Hay más de 180 empleados, incluidos 26 técnicos y 20 directivos. Nos enorgullecemos de nuestra poderosa experiencia en diseño y fabricación de productos y de nuestro completo control de calidad y sistema de servicio postventa.

Basado en una filosofía de gestión basada en el mercado, la gestión de calidad y la innovación, NAlBANG ha introducido avances en la tecnología de fabricación de válvulas. Estrictamente diseñados y fabricados según los estándares de GB, ANSI/APl, DIN, NF, BS y JlS, etc., nuestros productos cubren principalmente válvulas de retención de oscilación y elevación de un solo disco y válvulas de retención de oscilación de doble disco (H77,H76,H74,H72,H71,H46 y H44), diámetro nominal entre 1/2'~60'(DN15~1500mm), presión nominal entre 1/2'~60'(DN15~1500mm), presión nominal entre 150LB~2500LB(1.0MPa~25.0MPa), materiales principales en acero al carbono, acero de baja temperatura, acero de doble fase (F51/F53), aleación de titanio, bronce de aluminio, INCONELSS304, SS304L, SS316, $S316L, acero al cromo molly bdeno, aleación Monel (400/500) 20# y Hastelloy, etc. Ampliamente utilizados en las industrias pesadas de petróleo y gas natural, energía eléctrica, acero, productos químicos, metalurgia, fabricación de papel, calefacción militar y transporte marítimo, etc., nuestros productos han sido muy reconocidos por clientes de Europa, América y el Sudeste Asiático por su sólida estabilidad, confiabilidad, capacidad y excelente servicio.

Siguiendo la directriz del mercado de 'mayor honestidad, diligencia y especialidad', gente de. NAlBANG, sobre la base del desarrollo conjunto y el beneficio mutuo, continuará brindando a todos nuestros amigos cooperativos excelentes productos y un servicio atento. Agradecemos su presencia aquí para la negociación y la cooperación, esforzándonos por lograr un esplendor común.
