¿Cómo instalar correctamente un parallamas?

Un parallamas solo funciona si lo instalas correctamente. La colocación incorrecta permite que una deflagración se convierta en una detonación catastrófica, haciendo que el dispositivo de seguridad sea completamente inútil. Los equipos de ingeniería y adquisiciones a menudo enfrentan una desconexión grave en el campo. Compran las especificaciones correctas pero no logran ejecutar una instalación compatible. La ejecución en campo debe tener en cuenta la geometría de la tubería, la dirección del flujo y las variables ambientales. Una unidad mal instalada proporciona una falsa sensación de seguridad y pone en riesgo toda la planta. Esta guía proporciona un marco riguroso paso a paso para la instalación en campo. Detallamos la verificación previa a la instalación, las reglas de posicionamiento crítico y las consideraciones de mantenimiento a largo plazo. Aprenderá cómo garantizar el cumplimiento normativo y proteger la infraestructura de las instalaciones de la propagación catastrófica de incendios.

• La ubicación es crítica: Los supresores de llamas en línea deben instalarse dentro de la distancia máxima especificada por el fabricante (relación L/D) de posibles fuentes de ignición para evitar la aceleración de las llamas.

• Orientación y flujo: Es obligatorio cumplir estrictamente con la dirección de flujo designada (unidireccional versus bidireccional) y la orientación física (vertical versus horizontal) para que el elemento apague las llamas de manera efectiva.

• La geometría de las tuberías importa: Las curvas, las válvulas y los cambios en el diámetro de la tubería entre la fuente de ignición y el supresor alteran la velocidad de la llama y deben tenerse en cuenta en el diseño del sistema.

• Accesibilidad para el mantenimiento: La instalación debe incorporar soporte estructural y un espacio libre adecuado para permitir la inspección y limpieza de rutina de la celda de llama sin desmantelar toda la tubería.

Preinstalación: verificación de la especificación del apagallamas

Una instalación exitosa comienza mucho antes de que las llaves golpeen las bridas. Los equipos de campo deben verificar que la unidad entregada coincida con las condiciones exactas del proceso evaluadas durante la fase de adquisición. Esto incluye verificar el grupo de gas o combustible, la presión de operación y la temperatura máxima de operación. Debe comparar la placa de identificación del equipo con los estándares ejecutivos aplicables, como ISO 16852, API 2000 o NFPA 69. La instalación de una unidad certificada para Gas Group IIA en un proceso que maneja Gas Group IIC resultará en una falla inmediata durante un evento de ignición. El espacio máximo seguro experimental (MESG) del elemento debe alinearse perfectamente con el fluido del proceso.

Debe confirmar si la unidad está clasificada para deflagración o detonación. Las deflagraciones implican velocidades de llama subsónicas. Las detonaciones implican velocidades de llama supersónicas acompañadas de ondas de choque masivas. Esta distinción dicta el lugar de instalación permitido. Los supresores de deflagración tienen límites estrictos de distancia de la fuente de ignición. Los supresores de detonaciones están diseñados para resistir impactos cinéticos severos y ofrecer una ubicación más flexible. La instalación de una unidad de deflagración donde podría ocurrir una detonación garantiza una falla estructural catastrófica de la carcasa.

La inspección visual de la estructura interna es obligatoria antes de atornillar la unidad a la tubería. Los equipos de instalación deben examinar la cinta ondulada o el elemento de la celda de llama. Busque daños durante el envío, canales aplastados o desalineaciones. Incluso una deformación microscópica en la cinta rizada modifica la ranura de enfriamiento. Esto permite el paso de las llamas. Ilumine con una linterna potente el elemento para asegurarse de que ningún material de embalaje, suciedad o residuos bloqueen las vías de flujo. Los bloqueos aumentan la caída de presión y crean puntos calientes localizados durante el funcionamiento normal.

La verificación de materiales garantiza la integridad operativa a largo plazo. Debe verificar tanto la carcasa como los materiales del elemento con la composición química del fluido del proceso. Los entornos altamente corrosivos, las plataformas marinas o los procesos que manejan vapores agresivos exigen una metalurgia específica. En estos casos, se requiere la instalación de un apagallamas de acero inoxidable para evitar la rápida degradación de los espacios de extinción. Las industrias especializadas tienen requisitos aún más estrictos. Las aplicaciones de alimentos, bebidas o farmacéuticas dictan acabados superficiales específicos y estándares de limpieza. Es fundamental iniciar una investigación sobre las especificaciones del apagallamas sanitario al principio de la fase de diseño. Esto garantiza que la unidad llegue con las conexiones Tri-Clamp correctas y las superficies electropulidas necesarias para una instalación higiénica.

Antes de trasladar la unidad al lugar de instalación, realice una verificación exhaustiva en banco. Esto implica varios pasos específicos para garantizar que la unidad esté lista para su despliegue en el campo. Omitir estas comprobaciones a menudo provoca retrabajos y tiempos de inactividad prolongados durante la fase de puesta en servicio.

1. Verifique los datos de la placa de identificación con el diagrama de tuberías e instrumentación (P&ID).

2. Inspeccione las caras de las bridas en busca de rayones, hendiduras u óxido que puedan impedir un sellado adecuado.

3. Mida el diámetro interno de la tubería adyacente para asegurarse de que coincida exactamente con el orificio del supresor.

4. Verifique las marcas de torsión en los pernos de la carcasa ensamblados en fábrica para confirmar que no se hayan aflojado durante el transporte.

5. Retire las cubiertas de envío temporales solo cuando la unidad esté lista para colocarse en su lugar.

Parámetros críticos de instalación para apagallamas

La distancia de avance, expresada como la relación L/D (longitud de tubería a diámetro de tubería), es el parámetro de instalación más crítico. Esta relación define la distancia máxima permitida desde la fuente potencial de ignición hasta la cara del supresor. Para calcular esto, divida la longitud de la tubería recta (L) por el diámetro interno de la tubería (D). Los fabricantes prueban y certifican los supresores de deflagración según relaciones L/D máximas específicas. Superar esta distancia permite que el frente de llama se acelere. La velocidad y la presión de la llama excederán la capacidad de extinción del dispositivo. Si su unidad tiene un L/D certificado de 50 en una tubería de 2 pulgadas, la distancia máxima absoluta de instalación desde la fuente de ignición es de 100 pulgadas.

La dirección del flujo y la orientación física requieren un estricto cumplimiento de las marcas del fabricante. Debe identificar los indicadores de dirección del flujo estampados o moldeados en la carcasa del equipo. Para los modelos unidireccionales, el flujo de gas o líquido debe pasar estrictamente de adelante hacia atrás. Instalar una unidad unidireccional al revés compromete su capacidad estructural para absorber el impacto cinético de la llama. Las unidades bidireccionales pueden manejar el encendido desde cualquier lado, pero la orientación sigue siendo importante. Evaluar las realidades de implementación de la instalación vertical versus horizontal. Las instalaciones horizontales pueden atrapar condensación o partículas contra la cara del elemento. Si es inevitable la colocación horizontal, se deben utilizar reductores excéntricos con fondo plano para facilitar el drenaje. Las instalaciones verticales generalmente permiten un mejor drenaje de líquidos, pero requieren una consideración cuidadosa del soporte de la tubería.

La gestión de la geometría de las tuberías entre la fuente de ignición y el supresor está altamente regulada. Las curvas de tuberías, los codos, las T y los cambios en el área de la sección transversal actúan como generadores de turbulencia. La turbulencia acelera la propagación de las llamas, convirtiendo rápidamente una deflagración en una detonación. Las pautas generalmente requieren una longitud específica de tubería recta y sin obstrucciones antes y después del supresor. La norma ISO 16852 dicta normas estrictas sobre dilataciones o contracciones de tuberías. Nunca instale una reducción del diámetro de la tubería inmediatamente antes del supresor en el lado desprotegido. Éste actúa como una boquilla, lanzando la llama hacia el elemento a velocidades que superan con creces sus límites certificados.

Comprender la física de la propagación de las llamas ayuda a los equipos de campo a apreciar estas estrictas reglas. Cuando se enciende una mezcla de gases en una tubería, el frente de llama se expande. Esta expansión empuja el gas no quemado hacia delante, comprimiéndolo. Esta compresión se conoce como acumulación de presión. A medida que el gas no quemado se comprime, su temperatura aumenta y el frente de llama se acelera. Si la tubería tiene codos o válvulas, el flujo de gas se vuelve turbulento. La turbulencia aumenta la superficie del frente de llama, lo que hace que consuma el gas no quemado aún más rápido. Esta rápida aceleración es la razón por la que la relación L/D y los requisitos de tubería recta son límites absolutos, no meras sugerencias.

Escenarios de instalación específicos de la aplicación

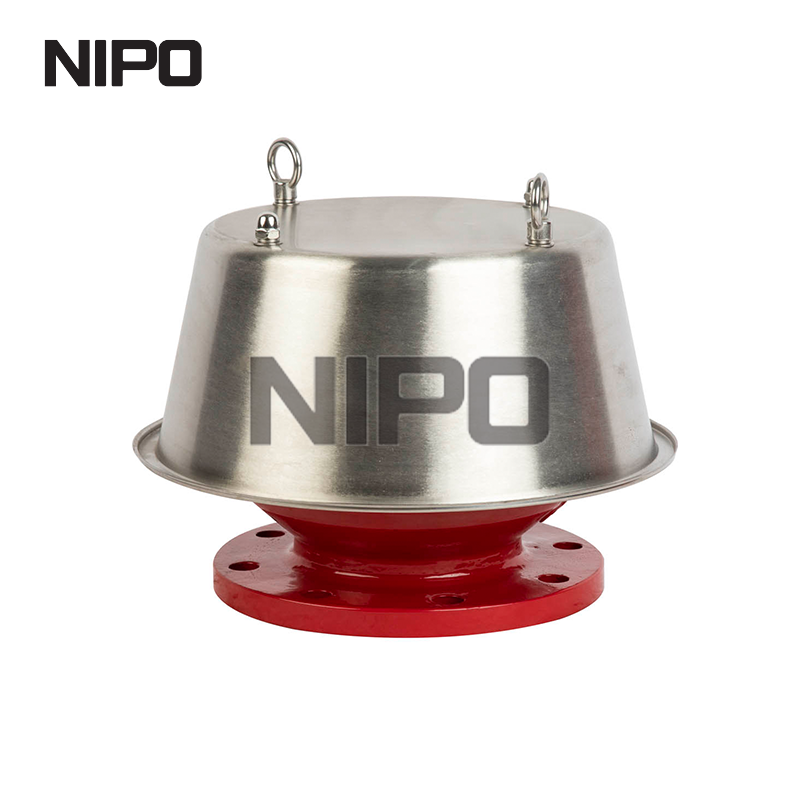

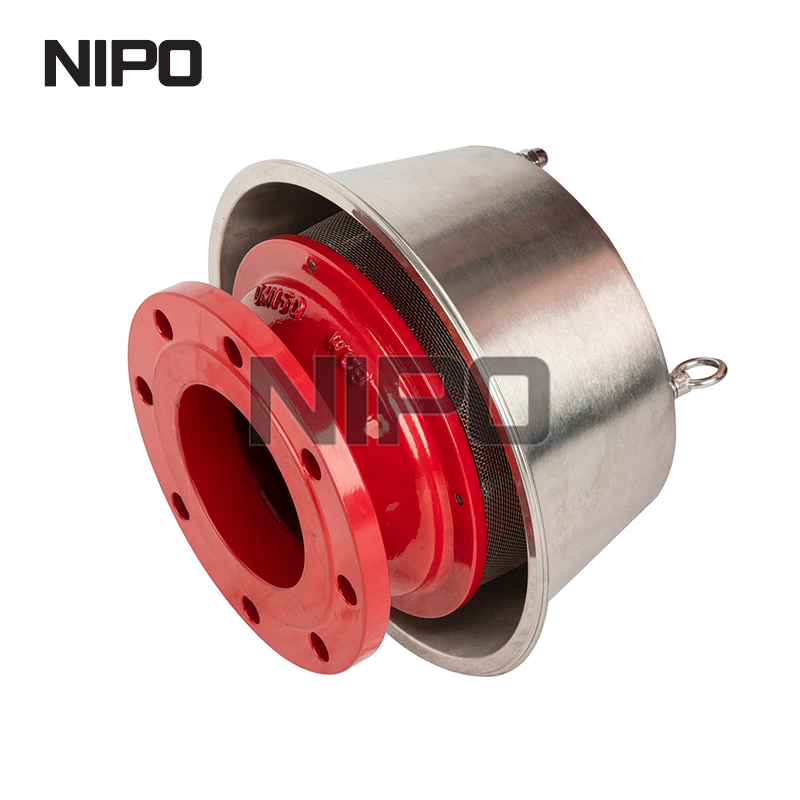

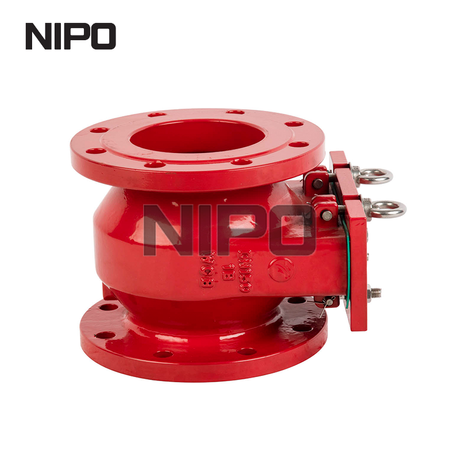

Los requisitos de instalación difieren drásticamente entre las configuraciones de final de línea (línea de ventilación) y en línea. Los supresores de final de línea están diseñados para mantener una llama externa fuera de un tanque o recipiente. Salen directamente a la atmósfera. La instalación debe tener en cuenta la protección contra la intemperie. Se deben instalar capotas o carenados para evitar que la lluvia, la nieve o los residuos bloqueen la celda de llama. Debe mantener espacios libres específicos para los extremos de las tuberías abiertas para garantizar la dispersión del vapor sin obstáculos. Los supresores en línea están diseñados para garantizar que una llama que arde dentro de una tubería cerrada no se propague más hacia el sistema. Requieren conexiones bridadas en ambos lados y un estricto cumplimiento de los cálculos de relación L/D discutidos anteriormente.

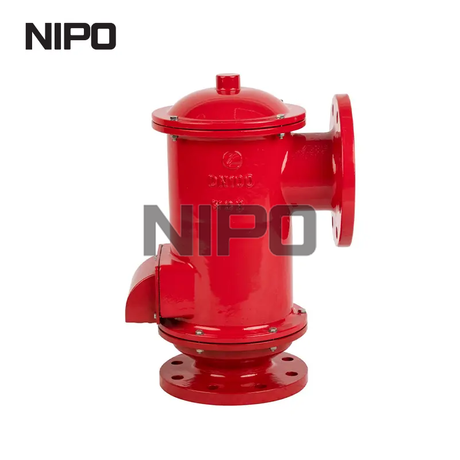

El almacenamiento de hidrocarburos a granel presenta riesgos únicos. La instalación de un supresor de llamas para el almacenamiento en depósitos de petróleo requiere integrar la unidad con válvulas de alivio de presión/vacío (PVRV) en los techos de los tanques. El supresor normalmente se instala inmediatamente debajo del PVRV. Esta configuración protege el tanque de fuentes de ignición atmosféricas, como rayos que encienden los vapores ventilados. Las instalaciones de tuberías de unidades de recuperación de vapor (VRU) enfrentan diferentes desafíos. Estas líneas manejan un flujo de vapor continuo. La instalación debe tener en cuenta la posible acumulación de partículas y garantizar que la unidad no cree una caída de presión excesiva que interrumpa la eficiencia del compresor VRU.

Los sistemas de gestión de quemadores (BMS) y las líneas de proceso requieren protocolos de instalación precisos. Las líneas de gas combustible que alimentan quemadores industriales deben utilizar supresores compatibles con el grupo de combustible específico. La proximidad a las válvulas de los quemadores es fundamental. La unidad debe instalarse lo suficientemente cerca del quemador para detectar un retroceso inmediatamente. Además, la instalación debe integrarse con sistemas automatizados de cierre de seguridad. Si se produce un retroceso, los sensores deben detectar el evento y activar instantáneamente el BMS para aislar el suministro de combustible, evitando un escenario de combustión continua en la cara del elemento.

Los sistemas de antorchas representan otra aplicación altamente especializada. Las líneas de antorcha recogen los gases residuales de una instalación y los dirigen a una chimenea para una combustión segura. Estas líneas suelen tener un diámetro grande y abarcar largas distancias. Casi siempre se requieren supresores de detonaciones en los cabezales de antorcha porque los largos tramos de tubería permiten que las deflagraciones se conviertan fácilmente en detonaciones. La instalación de estas enormes unidades requiere equipo de elevación pesado y una extensa ingeniería estructural. La tubería debe diseñarse para soportar las inmensas fuerzas de empuje generadas si una onda de choque de detonación golpea la carcasa del supresor.

Riesgos de implementación y estrategias de mitigación

El soporte estructural y la tensión de las tuberías plantean riesgos importantes para la integridad de la vivienda. Estos dispositivos suelen ser pesados, especialmente los modelos de detonación con bridas gruesas y células de llama masivas. Depender de las tuberías adyacentes para soportar este peso provoca tensión en la tubería. Esta tensión puede deformar la carcasa, alterando los espacios internos de la celda de llama y volviéndola insegura. La mitigación requiere estructuras de soporte independientes diseñadas específicamente para el peso del supresor. El uso adecuado de juntas de expansión aísla la unidad de las fuerzas de expansión térmica en tramos de tubería largos. Los equipos de campo deben seguir estrictamente las especificaciones de torsión y las secuencias de apriete para los pernos de bridas para evitar tensiones desiguales en el cuerpo de la carcasa.

El monitoreo térmico es esencial para mitigar el riesgo de quema de corta duración. Una llama estabilizada puede anclarse en la cara del elemento si el flujo de gas continúa después de un evento de ignición. Ninguna celda de llama puede resistir una combustión continua indefinidamente; el calor finalmente se conducirá a través del metal y encenderá el fluido del proceso en el lado protegido. La instalación debe incluir sensores de temperatura, generalmente RTD PT100, conectados directamente a la carcasa en el lado desprotegido. Estos sensores detectan el rápido aumento de temperatura asociado con una llama estabilizada. Los sensores deben estar conectados al sistema de control de la instalación para activar paradas automáticas del proceso y aislar el flujo de combustible a los pocos minutos de la detección.

Los riesgos ambientales y operativos requieren una planificación proactiva de la instalación. Los factores externos como la formación de hielo, los nidos de pájaros y los desechos en el aire pueden bloquear completamente las unidades de final de línea. Las campanas climáticas y las mallas antipájaros gruesas brindan una protección básica. Para procesos propensos a congelarse, puede parecer necesario el trazado de calor o el aislamiento. Sin embargo, es necesario evaluar las compensaciones. La aplicación de un aislamiento pesado puede comprometer la capacidad del pararrayos para disipar el calor durante una deflagración. Si se utiliza trazado calefactor, debe diseñarse cuidadosamente para mantener la temperatura del vapor sin actuar como una manta térmica que atrape calor catastrófico durante un incendio.

La vibración es un riesgo de implementación que a menudo se pasa por alto. Los compresores, bombas y flujos de gas de alta velocidad generan vibraciones continuas en el sistema de tuberías. Con el tiempo, esta vibración puede hacer que el elemento de cinta rizada se afloje o se mueva dentro de su alojamiento. Un elemento suelto crea espacios más grandes, destruyendo la capacidad de extinción de la unidad. Para mitigar esto, los sistemas de tuberías deben incorporar amortiguadores de vibraciones. Además, el supresor debe instalarse tan lejos de fuentes de vibraciones intensas como lo permita la relación L/D. Las inspecciones visuales periódicas deben incluir la verificación del elemento para detectar signos de desgaste mecánico o cambios causados ​​por vibraciones sistémicas.

Acceso a puesta en servicio, inspección y mantenimiento

Los apagallamas requieren una limpieza periódica para evitar aumentos de caída de presión y mantener la eficiencia del enfriamiento. El diseño para la eliminación de elementos es una fase obligatoria de la planificación de la instalación. No se pueden soldar estas unidades de forma permanente a una tubería rígida. El diseño de las tuberías debe utilizar carretes con bridas o reductores excéntricos para permitir una extracción segura y ergonómica de la celda de llama. El personal de mantenimiento debe poder deslizar el elemento pesado hacia afuera para inspeccionarlo sin utilizar equipos de aparejo pesado ni cortar tuberías. Proporcionar un espacio físico adecuado alrededor del sitio de instalación garantiza que los equipos de mantenimiento puedan realizar sus tareas de manera segura durante los cambios de rutina en la planta.

La documentación posterior a la instalación y la verificación del cumplimiento finalizan el proceso. Los controles de puesta en servicio deben ser rigurosos. Los inspectores deben verificar la alineación de las bridas para garantizar que se transfiera cero tensión a la carcasa. Deben confirmar la integración del sensor, probando los bucles PT100 de regreso al panel de control principal. Documentar la relación L/D final según obra es fundamental para las auditorías de seguridad. Los administradores de las instalaciones deben conservar todos los certificados del fabricante, informes de pruebas de materiales y lecturas de caída de presión de referencia. El registro de la caída de presión de referencia a través del elemento limpio proporciona un punto de referencia. Las comprobaciones de mantenimiento futuras compararán las caídas de presión actuales con esta línea de base para determinar exactamente cuándo el elemento requiere limpieza o reemplazo.

El proceso de limpieza en sí debe realizarse con sumo cuidado. Los chorros de agua a alta presión o los cepillos de alambre agresivos dañarán permanentemente la delicada cinta ondulada. Los equipos de mantenimiento deben utilizar baños de limpieza ultrasónicos con disolventes aprobados para disolver resinas, polímeros o acumulaciones de partículas. Después de la limpieza, el elemento debe secarse completamente con aire comprimido. Antes de la reinstalación, una inspección visual final utilizando una fuente de luz debe confirmar que todos los canales de flujo están completamente limpios y que el elemento no ha sufrido ninguna distorsión mecánica durante el proceso de mantenimiento.

Establecer un estricto programa de mantenimiento es tan importante como la instalación inicial. Las condiciones del proceso dictan la frecuencia de las inspecciones. Es posible que una línea de gas natural limpia y seca solo requiera inspecciones anuales. Una línea de recuperación de vapor que maneja productos químicos polimerizantes pegajosos puede requerir controles mensuales. Los operadores de las instalaciones deben utilizar los datos de caída de presión de referencia para establecer un límite estricto. Una vez que la caída de presión en la unidad aumenta en un porcentaje predeterminado (a menudo entre un 20% y un 30% por encima del valor inicial), la unidad debe desconectarse para su limpieza inmediata. Ignorar las advertencias de caída de presión conduce a un flujo restringido, ineficiencias en el proceso y posibles riesgos de seguridad.

Conclusión

La instalación correcta es una extensión no negociable de la certificación de seguridad. Un dispositivo mal instalado no ofrece protección y crea una peligrosa ilusión de seguridad. Cada parámetro, desde la relación L/D hasta la mitigación de la tensión de la tubería, impacta directamente la capacidad de la unidad para apagar un frente de llama. Al evaluar a los fabricantes, la disponibilidad de manuales de instalación claros y específicos de la aplicación y el soporte directo de ingeniería deberían tener un gran peso en la decisión final de adquisición. El hardware por sí solo no resuelve los desafíos de seguridad de los procesos; la ejecución correcta del campo sí lo hace.

• Audite sus esquemas de tuberías actuales comparándolos con los límites L/D certificados por el fabricante para identificar instalaciones que no cumplen.

• Instale sensores de temperatura PT100 en el lado desprotegido de todas las unidades en línea para detectar combustión estabilizada.

• Diseñe puntos de acceso de mantenimiento utilizando piezas de carrete con bridas para facilitar la limpieza rutinaria de los elementos.

• Registre las lecturas de caída de presión de referencia inmediatamente después de la puesta en servicio para establecer un programa de mantenimiento claro.

• Consulte con ingenieros de seguridad de procesos para evaluar los cambios en la geometría de las tuberías antes de instalar nuevas unidades en diseños complejos.

Preguntas frecuentes

P: ¿Cuál es la distancia máxima que se puede instalar un parallamas desde la fuente de ignición?

R: La distancia máxima depende completamente de la relación L/D (longitud de tubería a diámetro de tubería) probada por el fabricante para el grupo de gas o combustible específico. Debe calcularlo multiplicando el diámetro interno de la tubería por la relación L/D certificada. Exceder esta distancia exacta permite que las llamas se aceleren más allá de la capacidad de extinción del dispositivo.

P: ¿Se puede instalar verticalmente un apagallamas en línea?

R: Sí, a menudo se prefiere la instalación vertical para permitir el drenaje natural del líquido. Sin embargo, depende de la certificación específica del fabricante. Si se instalan horizontalmente, es posible que se requieran reductores excéntricos con fondos planos para evitar que el líquido se estanque y se acumulen partículas contra la cara del elemento.

P: ¿Tiene un apagallamas una dirección de flujo específica?

R: Depende del diseño. Los modelos unidireccionales tienen una dirección de flujo estricta, lo que requiere que el gas pase de adelante hacia atrás para manejar adecuadamente los impactos cinéticos. Los modelos bidireccionales pueden manejar encendidos desde cualquier lado. Siempre revise la carcasa en busca de indicadores de dirección de flujo fundidos o estampados antes de atornillar.

P: ¿Por qué es peligrosa la reducción del tamaño de la tubería antes de un parallamas?

R: Reducir el diámetro de la tubería inmediatamente antes de que la unidad actúe como boquilla. Esta restricción obliga a los gases en expansión de una deflagración a acelerar rápidamente. El aumento de velocidad y presión lanza la llama hacia el elemento a velocidades que exceden los límites probados, lo que provoca fallas en el dispositivo.

P: ¿Con qué frecuencia se debe inspeccionar un parallamas recién instalado?

R: Una unidad recién instalada debe inspeccionarse dentro de los primeros 30 a 60 días de funcionamiento. Esto establece una línea de base para la acumulación de partículas y la caída de presión según la limpieza de su proceso específico. Los programas de mantenimiento posteriores deben ajustarse en función de estos hallazgos iniciales.

P: ¿Puedo instalar una válvula entre el parallamas y la fuente de ignición?

R: No. Las normas reglamentarias prohíben estrictamente la instalación de válvulas, curvas pronunciadas o cualquier obstrucción dentro de la distancia de avance entre la fuente de ignición y un supresor de deflagración. Estos componentes crean turbulencias, que aceleran la velocidad de la llama y pueden provocar una detonación.
