Los tanques de almacenamiento de líquidos a granel deben respirar para soportar la expansión térmica, la contracción y la transferencia de líquidos. Sin una ventilación adecuada, corre el riesgo de sufrir una falla estructural catastrófica debido a una implosión o sobrepresión. Los ingenieros de instalaciones y los directores de planta se enfrentan a una decisión estricta a la hora de seleccionar un método de ventilación. Debe equilibrar el cumplimiento normativo, la conservación del producto y la seguridad del sitio. El uso predeterminado de un respiradero abierto básico a menudo genera graves pérdidas de vapor, quejas por olores en la comunidad y multas regulatorias. Por el contrario, el exceso de ingeniería con válvulas complejas aumenta innecesariamente los gastos de mantenimiento. La elección entre una ventilación abierta y una válvula de ventilación diseñada requiere una mirada detenida al medio almacenado, las condiciones ambientales y los estándares de cumplimiento API 2000. Esta guía desglosa las diferencias técnicas, las compensaciones operativas y las realidades de implementación de ambos sistemas.
Seguridad e integridad estructural: Ambos sistemas previenen la ruptura o el colapso del tanque, pero lo logran a través de mecanismos fundamentalmente diferentes (exposición atmosférica continua versus umbrales controlados de presión/vacío).
Emisiones, olores y pérdida de productos: las válvulas de ventilación reducen drásticamente las emisiones de vapor, los olores fugitivos y la evaporación del producto en comparación con las ventilaciones abiertas, lo que afecta directamente el retorno de la inversión y el cumplimiento ambiental (EPA/AQMD).
Pureza del producto: Las ventilaciones abiertas permiten el ingreso continuo de humedad atmosférica y partículas, mientras que las válvulas de ventilación aíslan el contenido del tanque hasta que se alcanzan puntos de ajuste de presión específicos.
Integración de seguridad: Las válvulas de ventilación se pueden integrar perfectamente con supresores de llamas y sistemas de cobertura de nitrógeno para evitar la combustión, una característica fundamental que falta en las ventilaciones abiertas estándar.
Realidades del mantenimiento: Las válvulas de ventilación requieren calibración programada y pruebas de fugas para evitar que los pallets se peguen, mientras que los respiraderos abiertos requieren controles de rutina para detectar obstrucciones físicas (por ejemplo, escombros, hielo o insectos anidando).
Cada tanque de almacenamiento atmosférico experimenta continuas fluctuaciones de presión. Estos cambios surgen de dos fases operativas principales. La primera es la transferencia de líquidos. Bombear líquido a un tanque desplaza el vapor, creando presión interna. Bombear líquido crea un vacío, generando un vacío. La segunda fase involucra la dinámica térmica. La calefacción diurna amplía el espacio de vapor. Los cambios climáticos repentinos, como una tormenta fría que golpea un tanque quemado por el sol, contraen rápidamente el espacio de vapor. Ambos escenarios exigen un desahogo inmediato para estabilizar la presión interna.
Los ingenieros se refieren a estos procesos como exhalación para aliviar la presión e inhalación para aliviar el vacío. No gestionar estas fuerzas conlleva graves consecuencias. Los tanques pueden romperse en las uniones del techo durante la sobrepresión. También pueden doblarse y colapsar hacia adentro durante un evento de vacío. Un equipo de ventilación adecuado previene estas fallas estructurales al permitir que el tanque se iguale con la presión atmosférica.
Los responsables de la toma de decisiones evalúan las soluciones de ventilación según varios criterios de éxito estrictos. El cumplimiento del estándar API 2000 constituye la base. Esta norma dicta la capacidad de ventilación exacta requerida para los tanques de almacenamiento atmosféricos y de baja presión. Más allá de la seguridad básica, las regulaciones ambientales impulsan la selección de equipos. Las instalaciones deben minimizar las emisiones de compuestos orgánicos volátiles (COV). Debe cumplir con las reglas locales del Distrito de Gestión de la Calidad del Aire (AQMD) para evitar sanciones severas y cierres de instalaciones.
La protección del producto representa otro factor importante. Los medios almacenados a menudo se degradan cuando se exponen al oxígeno o la humedad atmosféricos. Las soluciones de ventilación deben evitar esta contaminación para mantener la pureza del producto. Finalmente, los ingenieros evalúan el impacto operativo general. Sopesamos las especificaciones iniciales del equipo con los requisitos de mantenimiento y el volumen de producto recuperado durante la vida útil del tanque.
Un respiradero abierto proporciona un camino continuo y sin restricciones entre el espacio de vapor del tanque y la atmósfera exterior. Estos dispositivos suelen presentar un diseño de cuello de cisne simple o un tubo recto equipado con una cubierta protectora contra la intemperie. A menudo incluyen una pantalla de malla de alambre grueso. Esta pantalla evita que pájaros, insectos y desechos grandes entren al tanque. El aire y los vapores fluyen libremente en ambas direcciones en todo momento.
Las rejillas de ventilación abiertas funcionan sin piezas móviles. Ofrecen cero resistencia al flujo de aire. Cuando el tanque requiere inhalación, el aire ambiente ingresa inmediatamente. Cuando se produce la exhalación, los vapores salen directamente al medio ambiente. Esta simplicidad los hace altamente confiables para prevenir daños estructurales. Requieren un mantenimiento mínimo más allá de inspecciones visuales ocasionales de la rejilla para pájaros para garantizar que no se hayan formado obstrucciones.
Los ingenieros especifican ventilaciones abiertas para aplicaciones altamente específicas y de bajo riesgo. Se adaptan a fluidos no volátiles, no peligrosos y no combustibles. Los tanques de almacenamiento de agua suelen utilizar respiraderos abiertos. Las instalaciones también los utilizan para ciertos aceites pesados o productos químicos benignos. En estos casos, la pérdida de vapor sigue siendo insignificante desde el punto de vista económico y ambiental, lo que hace innecesario un sistema de válvula complejo.
A pesar de su simplicidad, los respiraderos abiertos conllevan graves limitaciones inherentes. Ofrecen un control absolutamente nulo sobre las emisiones de vapor. Los olores fugitivos se escapan continuamente, lo que a menudo genera quejas de la comunidad. Los respiraderos abiertos también exponen el interior del tanque a la humedad ambiental. Esta exposición continua provoca ciclos de condensación en el interior del tanque. La acumulación de humedad provoca corrosión interna, crecimiento bacteriano en ciertos fluidos y dilución del producto.
Además, los respiraderos abiertos impiden por completo el uso de sistemas de cobertura de nitrógeno. Cualquier gas inerte bombeado al tanque escapa inmediatamente a la atmósfera, desperdiciando enormes cantidades de nitrógeno. Finalmente, los respiraderos abiertos estándar no brindan protección inherente contra fuentes de ignición externas. Un rayo o un incendio externo pueden encender fácilmente los vapores que se escapan, provocando un retorno de llama directamente al tanque.

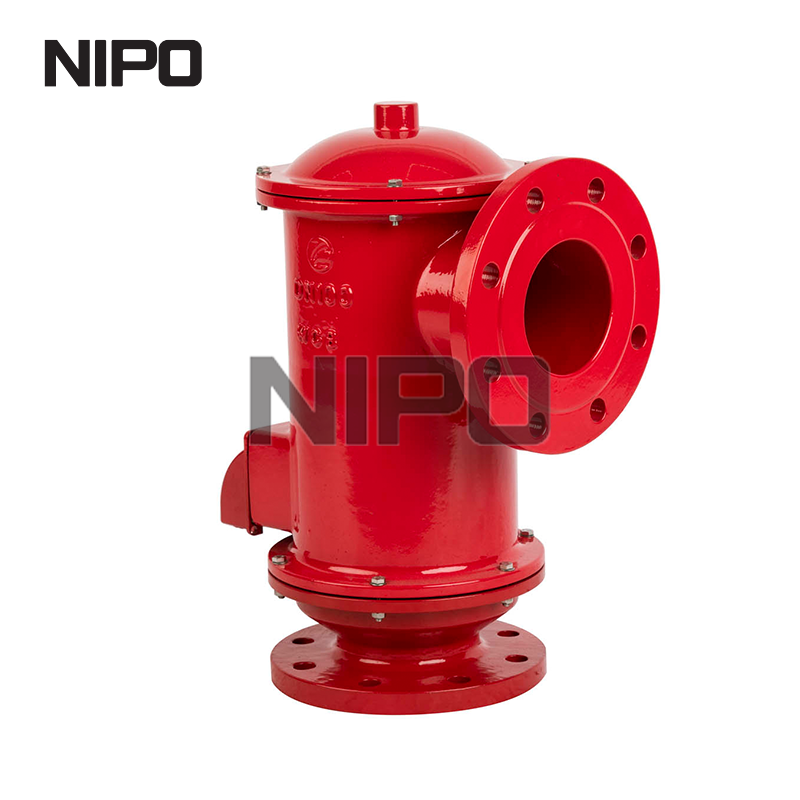

Una válvula de ventilación funciona como un dispositivo de control de presión de alta ingeniería. Los profesionales de la industria frecuentemente se refieren a este equipo como válvula de ventilación de alivio de presión y vacío . A diferencia de un respiradero abierto, mantiene el tanque sellado en condiciones normales. La válvula solo se abre cuando la presión interna o el vacío alcanzan un punto de ajuste predeterminado.
Estas válvulas utilizan paletas internas para controlar el flujo. Los palés cargados con peso utilizan placas metálicas mecanizadas con precisión para mantener la válvula cerrada contra la presión interna. Las paletas con resorte utilizan resortes calibrados para aplicaciones de mayor presión. Cuando la presión del tanque excede el peso del pallet, la válvula se levanta. Esto permite que los vapores escapen. Una vez que la presión se normaliza, la gravedad o la fuerza del resorte vuelven a asentar la paleta, sellando el tanque herméticamente contra el asiento de la válvula.
Este mecanismo de ventilación controlada se adapta a aplicaciones industriales exigentes. Los ingenieros exigen válvulas de ventilación para líquidos volátiles y productos químicos peligrosos. Son esenciales para medios de alta pureza que no toleran la contaminación atmosférica. Cualquier tanque que utilice un sistema de cobertura de gas inerte debe utilizar una válvula de ventilación para contener el costoso gas de purga y mantener la capa protectora sobre el líquido.
Las principales ventajas de este enfoque se centran en la conservación y la seguridad. Al sellar el tanque, la válvula mantiene un espacio de vapor estable. Esto reduce drásticamente las pérdidas por evaporación. Las instalaciones a menudo obtienen un retorno mensurable simplemente manteniendo su producto en el tanque en lugar de ventilarlo a la atmósfera. La válvula también actúa como barrera física. Evita que la humedad atmosférica y el oxígeno degraden el producto almacenado.
La integración de la seguridad representa otra gran ventaja. Las válvulas de ventilación se combinan fácilmente con apagallamas de deflagración o detonación. Esta combinación ventila de forma segura los medios combustibles y al mismo tiempo evita que llamas externas entren en el espacio de vapor del tanque, lo que proporciona una capa crítica de protección contra explosiones.
Elegir entre estas dos tecnologías requiere una evaluación técnica rigurosa. Los ingenieros deben analizar la conservación del vapor, los riesgos de contaminación, la compatibilidad de los materiales y los requisitos de seguridad. Las diferencias operativas impactan directamente el cumplimiento y la rentabilidad de las instalaciones.
Las rejillas de ventilación abiertas permiten una pérdida del 100 % del vapor durante cualquier evento de exhalación. A medida que el tanque se calienta o se llena de líquido, el valioso producto se evapora y se escapa. Esta pérdida continua afecta el resultado final y viola los estrictos estándares de emisión de compuestos volátiles de la EPA. Las instalaciones que operan en zonas regulatorias estrictas no pueden usar legalmente respiraderos abiertos para fluidos que emiten COV.
Una válvula de ventilación retiene los vapores hasta la presión establecida de diseño. El tanque permanece sellado durante pequeñas fluctuaciones de temperatura. Esto se traduce en ahorros mensurables mediante la conservación del producto. Las válvulas de alta calidad cumplen con las tasas de fuga permitidas API 2521. Mantienen una estanqueidad estricta hasta el 90% de su punto de ajuste. Esta precisión garantiza el cumplimiento ambiental y elimina las quejas por olores fugitivos de las comunidades circundantes.
Las rejillas de ventilación abiertas presentan un alto riesgo de entrada de humedad. El aire húmedo ingresa libremente al tanque durante cada ciclo de enfriamiento. Esta humedad se condensa en las paredes interiores del tanque. Contamina los fluidos higroscópicos y acelera la oxidación interna. Las partículas también entran fácilmente, degradando los productos químicos de alta pureza y ensuciando las bombas y filtros posteriores.
Las válvulas de ventilación actúan como una barrera física contra la atmósfera. Aíslan completamente el contenido del tanque durante el funcionamiento normal. Para fluidos extremadamente sensibles a la humedad, los ingenieros pueden integrar cartuchos desecantes con la válvula de ventilación. Esto garantiza que el aire que ingresa al tanque durante un evento de vacío esté completamente seco, protegiendo la integridad química del medio almacenado.
Los fabricantes suelen construir rejillas de ventilación abiertas con acero al carbono, aluminio o PVC estándar. La elección del material depende en gran medida de la construcción del tanque. Debido a que los respiraderos abiertos manejan fluidos benignos, rara vez se necesitan materiales exóticos. Para la protección contra la intemperie suele bastar con un simple revestimiento galvanizado.
Las válvulas de ventilación exigen una compatibilidad precisa del material con el vapor almacenado. Las paletas internas, los asientos y los diafragmas deben resistir el ataque químico. Una válvula de ventilación de acero inoxidable se vuelve obligatoria para el almacenamiento de productos químicos corrosivos. Las aplicaciones de calidad alimentaria y los entornos marinos también requieren acero inoxidable para evitar la contaminación y resistir la niebla salina. Para ácidos altamente agresivos, los ingenieros especifican aleaciones exóticas como Hastelloy o componentes revestidos de PTFE.
Tipo de material | Aplicaciones comunes | Durabilidad ambiental |
|---|---|---|
Aluminio | Petroquímicos estándar, aceites ligeros | Bueno para uso general, pobre en ambientes altamente corrosivos o marinos. |
Acero carbono | Aceites pesados, fluidos industriales no corrosivos. | Requiere revestimiento exterior para evitar la oxidación; Durabilidad industrial estándar. |
Acero inoxidable 316 | Grado alimenticio, productos farmacéuticos, productos químicos corrosivos. | Excelente resistencia a la niebla salina, las inclemencias del tiempo y los vapores agresivos. |
Hastelloy / Aleación 20 | Ácidos severos, compuestos altamente reactivos. | Máxima resistencia química para aplicaciones industriales extremas. |
Las rejillas de ventilación abiertas ofrecen protección contra retrocesos nulos. Exponen el espacio de vapor inflamable directamente a fuentes de ignición atmosféricas. Si una chispa enciende el gas de ventilación, la llama viaja sin obstáculos hacia el tanque y provoca una explosión. No se pueden almacenar de forma segura líquidos con bajo punto de inflamación utilizando un respiradero abierto estándar sin correr el riesgo de sufrir daños catastróficos en las instalaciones.
Las válvulas de ventilación proporcionan configuraciones de seguridad sólidas. Las instalaciones pueden configurarlos como sistemas de tuberías. Esto dirige los vapores inflamables de manera segura a un depurador, una unidad de recuperación de vapor o una antorcha. Alternativamente, los ingenieros combinan directamente la válvula con un apagallamas de final de línea. El pararrayos apaga cualquier frente de llama externo antes de que atraviese el interior del tanque, absorbiendo el calor y extinguiendo el fuego.
Los respiraderos abiertos requieren un gasto de capital inicial muy bajo. No contienen piezas móviles y requieren calibración cero. La instalación es rápida y económica. Sin embargo, no ofrecen ningún retorno financiero mediante la recuperación del producto. El bajo costo inicial a menudo enmascara los gastos ocultos de la pérdida de producto y la corrosión interna del tanque.
Las válvulas de ventilación requieren una inversión inicial mayor. El mecanizado de precisión, los materiales especializados y los procesos de calibración aumentan el costo inicial. Sin embargo, las instalaciones calculan el ROI en función del valor del producto conservado. Evitar las sanciones por emisiones de la EPA y extender la vida útil del tanque mediante la reducción de la corrosión interna también influyen en la justificación financiera. En muchas aplicaciones de líquidos volátiles, una válvula de ventilación se amortiza durante el primer año de funcionamiento.
Característica | Ventilación abierta | Válvula de ventilación |
|---|---|---|
Conservación del vapor | Cero (pérdida continua) | Alto (sella hasta el punto de ajuste) |
Prevención de la humedad | Pobre (ingreso sin restricciones) | Excelente (barrera física) |
Control de emisiones | Ninguno | Cumple con estrictas normas EPA/AQMD. |
Cobertura de nitrógeno | Incompatible | Altamente compatibles |
Necesidades de mantenimiento | Bajo (solo controles visuales) | Moderado (se requiere calibración) |
La especificación adecuada de una válvula de ventilación para instalaciones de tanques requiere cálculos de ingeniería precisos. Las conjeturas conducen a fallas catastróficas del tanque o fugas continuas de vapor. Los ingenieros se basan en los estándares de la industria para determinar los requisitos exactos de cada tanque específico.
La norma API 2000 dicta la metodología para dimensionar los dispositivos de ventilación. Los ingenieros deben calcular el flujo de aire máximo requerido tanto para la inhalación como para la exhalación. El cálculo requiere varias variables críticas. Las tasas máximas de entrada y salida de bombeo determinan el desplazamiento volumétrico de referencia. La dinámica térmica requiere datos sobre el punto de inflamación del líquido, la latitud geográfica del tanque y la presencia de aislamiento térmico. Las rápidas caídas de temperatura causadas por tormentas repentinas generan enormes fuerzas de vacío que la válvula debe soportar.
Tasa máxima de bombeo de líquido (galones por minuto o metros cúbicos por hora).
Tasa máxima de bombeo de líquido.
Dimensiones del tanque y capacidad de volumen total.
Propiedades del líquido almacenado, específicamente el punto de inflamación y el punto de ebullición.
Factores ambientales que incluyen variaciones máximas de temperatura regional y exposición a la radiación solar.
Establecer los ajustes correctos de presión y vacío es fundamental. Estos puntos de ajuste deben permanecer de manera segura por debajo de la presión de trabajo máxima permitida (MAWP) y el vacío de trabajo máximo permitido (MAWV) del tanque. Si el punto de ajuste de la válvula es demasiado alto, el tanque se romperá antes de que se abra la válvula. Los ingenieros normalmente configuran la válvula para que se abra a una presión ligeramente superior a las condiciones normales de funcionamiento pero muy por debajo de los límites estructurales del tanque. Esto garantiza que la válvula solo ventile cuando sea absolutamente necesario.
Muchos tanques de productos químicos y petroquímicos utilizan una capa de nitrógeno. Este sistema inyecta gas inerte en el espacio de vapor para evitar la oxidación y la combustión. Los puntos de ajuste de la válvula de ventilación no deben superponerse con los ajustes del regulador de nitrógeno. Si el regulador inyecta gas a una presión superior al punto de ajuste de alivio de la válvula, la válvula ventilará continuamente nitrógeno costoso. Los ingenieros diseñan una banda muerta de presión entre el regulador de inertización y la válvula de ventilación para evitar este desperdicio continuo de gas.
Las instalaciones deben elegir entre configuraciones de final de línea y de tubería alejada. Las válvulas de final de línea ventilan directamente a la atmósfera. Cuentan con una capota contra la intemperie para proteger los componentes internos de la lluvia y la suciedad. Las configuraciones de tubería capturan los vapores que se escapan. Una salida con brida se conecta a un sistema de tuberías cerrado. Esto dirige los vapores peligrosos u olorosos a un depurador centralizado, un oxidador térmico o un sistema de antorcha para una destrucción segura.
Ambos sistemas de ventilación conllevan riesgos operativos específicos. Los administradores de instalaciones deben implementar protocolos rigurosos de mantenimiento e inspección para garantizar una seguridad continua.
El principal riesgo con un respiradero abierto implica el bloqueo físico. Las mallas antipájaros se obstruyen fácilmente con desechos, hojas o insectos que anidan en el aire. En climas fríos, la humedad ambiental se congela en la malla metálica. Los vapores del producto cristalizado también pueden acumularse con el tiempo. Una pantalla bloqueada convierte un respiradero abierto en un sistema cerrado. Cuando se bombea el tanque, el vacío resultante colapsará la estructura.
La mitigación requiere un estricto mantenimiento preventivo. Los operadores deben realizar inspecciones visuales periódicas de las rejillas de ventilación. En climas helados, las instalaciones deben instalar campanas climáticas con calefacción o utilizar pantallas gruesas que resistan la formación de puentes de hielo. Los programas de limpieza de rutina evitan que la cristalización del producto restrinja el flujo de aire.
Las válvulas de ventilación enfrentan riesgos mecánicos. El fallo más común es el atasco del palet. Los vapores de polimerización pueden actuar como pegamento, fusionando la plataforma con el asiento de la válvula. La formación de hielo durante los meses de invierno provoca problemas de congelación similares. Un mantenimiento inadecuado provoca vibraciones, donde la válvula se abre y cierra rápidamente, dañando los componentes internos y comprometiendo el sello.
La mitigación comienza con la selección adecuada de materiales. Los ingenieros seleccionan materiales de diafragma apropiados, como PTFE o FEP, para evitar que medios pegajosos se adhieran al asiento. Para medios cristalizados o altamente viscosos, las instalaciones utilizan válvulas con camisa de vapor o de seguimiento eléctrico. Estos mantienen una temperatura interna alta, manteniendo los vapores en estado gaseoso. Finalmente, las instalaciones deben cumplir con un estricto programa de mantenimiento preventivo. Los técnicos deben limpiar los componentes internos y verificar los puntos de ajuste de calibración anualmente.
Tarea de mantenimiento | Frecuencia | Acción requerida |
|---|---|---|
Inspección visual | Mensual | Verifique si hay daños externos, acumulación de escombros o signos de manipulación en la cubierta climática. |
Limpieza de pantalla | Trimestral | Retire y limpie la rejilla para pájaros para garantizar un flujo de aire sin restricciones. |
Inspección de palés y asientos | Semestralmente | Inspeccione las paletas internas y los asientos en busca de desgaste, corrosión o residuos pegajosos. Limpiar con solventes aprobados. |
Prueba de calibración completa | Anualmente | Retire la válvula del tanque y pruébela en un banco de pruebas certificado para verificar los puntos exactos de apertura de presión y vacío. |
Recopile los datos de diseño mecánico específicos para su tanque de almacenamiento, centrándose principalmente en las clasificaciones MAWP y MAWV.
Documente los caudales máximos absolutos de entrada y salida de bombeo para el sistema de tanque específico.
Consulte con un ingeniero de aplicaciones de válvulas calificado para realizar un cálculo de tamaño certificado API 2000.
Evalúe la compatibilidad química de sus medios almacenados para determinar si se requieren materiales especializados como acero inoxidable o PTFE.
Establezca un programa de mantenimiento preventivo documentado para pruebas de fugas y calibración antes de instalar el nuevo equipo.
R: Para proteger el tanque de daños estructurales debido a sobrepresión o vacío y al mismo tiempo minimizar la pérdida de vapor, prevenir la contaminación atmosférica y controlar las emisiones fugitivas.
R: Sí, siempre que el tanque esté estructuralmente clasificado para manejar los puntos de ajuste de presión y vacío de la nueva válvula. Se requiere una revisión de ingeniería del MAWP y MAWV del tanque.
R: Es necesario en entornos altamente corrosivos como instalaciones costeras o marinas, cuando se almacenan productos químicos agresivos o en aplicaciones sanitarias como alimentos, bebidas y productos farmacéuticos.
R: Si almacena líquidos inflamables o combustibles, los estándares de la industria como API y NFPA a menudo requieren que se combine un parallamas con la válvula de ventilación para evitar que fuentes de ignición externas causen una explosión en el tanque.
R: API 2000 dicta cómo se debe ventilar un tanque para evitar fallas. La elección entre una válvula de ventilación abierta y una válvula de ventilación depende de la volatilidad del líquido, los requisitos de seguridad y las regulaciones ambientales locales.
R: Las mejores prácticas de la industria dictan una inspección visual cada 3 a 6 meses y una prueba de calibración completa anualmente. Las instalaciones que almacenan fluidos polimerizantes o cristalizantes requieren intervalos de mantenimiento más frecuentes para evitar que los pallets se peguen.
