El procesamiento, almacenamiento o transporte de gases inflamables presenta graves riesgos operativos y de seguridad en todas las instalaciones industriales. Un solo evento de ignición puede causar fallas catastróficas en el equipo y pérdida de vidas sin un aislamiento adecuado. Los ingenieros saben que necesitan protección contra explosiones en sus tanques y redes de tuberías. Sin embargo, especificar mal un parallamas crea una falsa sensación de seguridad. Confundir deflagración con detonación o ignorar la caída de presión genera responsabilidad regulatoria y posibles cuellos de botella en el sistema. Seleccionar el dispositivo correcto requiere una evaluación rigurosa de la dinámica de la combustión, la disposición de las tuberías y la accesibilidad al mantenimiento. Desglosaremos los criterios técnicos para especificar el dispositivo de seguridad adecuado para aplicaciones industriales específicas. Debe comprender las propiedades químicas exactas de sus medios de proceso y las limitaciones físicas de sus tuberías para evitar que un incendio localizado se convierta en un desastre en toda la instalación.
Mecanismo de acción: Los parallamas no extinguen los incendios químicamente; absorben y disipan mecánicamente el calor de un frente de llama a través de una matriz permeable (elemento extintor), haciendo caer la temperatura por debajo del punto de autoignición y rompiendo la reacción en cadena de combustión.
La dinámica de la combustión dicta la selección: La elección entre un supresor de llamas por deflagración y un supresor de detonaciones depende completamente de la velocidad y presión de la llama, que está dictada por la distancia desde la posible fuente de ignición.
La ubicación importa: Un supresor de llamas contra deflagraciones en línea está diseñado para sistemas de tuberías cerradas, mientras que los supresores de final de línea son estrictamente para ventilación atmosférica.
El mantenimiento es fundamental: las incrustaciones comprometen tanto la seguridad como la capacidad de flujo. Diseños como el supresor de llamas contra deflagraciones tipo cajón reducen significativamente el tiempo de inactividad durante las inspecciones y limpiezas obligatorias.
El apagado de llama se basa en termodinámica básica y mecánica de fluidos. Cuando se enciende una mezcla inflamable, el frente de llama resultante se expande rápidamente hacia abajo por la tubería o fuera del recipiente. Para detener esta progresión, la llama debe pasar a través de un elemento extintor. Este elemento suele consistir en cintas metálicas rizadas y bien enrolladas o en una malla de alambre densa. Estos pasajes estrechos crean una superficie enorme en relación con el volumen del gas que pasa a través de ellos.
Cuando la llama entra en estos estrechos espacios, el metal absorbe la intensa energía térmica. Esta rápida transferencia de calor enfría los gases que reaccionan. Una vez que la temperatura del gas cae por debajo de su punto específico de autoignición, se rompe la reacción en cadena de combustión. La llama se apaga instantáneamente. Los ingenieros definen el ancho máximo permitido de estos espacios utilizando una métrica llamada Máximo Espacio Experimental Seguro (MESG). El MESG dicta exactamente qué tan apretada debe estar la cinta rizada para detener una llama química específica. Si el espacio es incluso una fracción de milímetro demasiado ancho, la llama se deslizará y continuará su camino de destrucción.
Las instalaciones industriales implementan estos dispositivos en tres zonas operativas principales para aislar las fuentes de ignición de las fuentes de combustible.
Evitar que llamas externas entren en los tanques de almacenamiento atmosféricos: los rayos, las descargas estáticas o los incendios de instalaciones cercanas pueden encender los vapores ventilados. Un pararrayos montado en la ventilación del tanque evita que el fuego externo regrese al volumen de almacenamiento a granel.
Aislar eventos de ignición interna: las unidades de recuperación de vapor (VRU) y las redes de tuberías múltiples transportan mezclas altamente volátiles. Si se produce una ignición dentro de una bomba o compresor debido a fricción mecánica o falla eléctrica, el pararrayos evita que la llama descienda por la tubería y destruya los recipientes conectados.
Protección de equipos de combustión: Las bengalas, los oxidantes térmicos y las calderas industriales queman intencionalmente gases residuales. Los apagallamas se ubican aguas arriba de estos quemadores para garantizar que el fuego intencional nunca retroceda hacia las líneas de suministro de combustible durante condiciones de bajo flujo.
Los estándares de seguridad para áreas peligrosas exigen protección contra explosiones en múltiples sectores. Las plantas de procesamiento de productos químicos y petroquímicos dependen de estos dispositivos para asegurar las ventilaciones de los reactores y las líneas de recuperación de solventes. Las refinerías los instalan en tanques de almacenamiento de petróleo crudo y en cabezales de antorcha para gestionar la liberación de gases de forma segura. Las instalaciones de fabricación farmacéutica los utilizan para proteger los sistemas de manipulación de alcohol de alta pureza y compuestos orgánicos volátiles (COV), donde incluso una pequeña chispa estática puede provocar una explosión.
Más allá del petróleo y el gas, las fábricas de pulpa y papel generan vapores de trementina combustibles que requieren aislamiento. Las operaciones mineras capturan y transportan gas metano explosivo desde pozos subterráneos. Las instalaciones de generación de energía los utilizan en líneas de purga de generadores enfriados por hidrógeno. Las plantas de tratamiento de aguas residuales dependen en gran medida de estos dispositivos para dirigir de forma segura el gas de digestor anaeróbico (biogás) altamente combustible a las calderas o antorchas. El biogás contiene altos niveles de metano y sulfuro de hidrógeno, lo que lo hace explosivo y altamente corrosivo.
Industria | Gas combustible típico | Aplicación primaria | Perfil de riesgo |
|---|---|---|---|
Refinación petroquímica | Etileno, propileno | Cabezales abocinados, tanques de almacenamiento | Alta presión, alto volumen |
Tratamiento de aguas residuales | Metano (biogás), H2S | Ventilaciones del digestor, alimentación de calderas | Corrosivo, flujo continuo |
Productos farmacéuticos | Etanol, metanol, COV | Unidades de recuperación de disolventes | Alta pureza, riesgo estático |
Generación de energía | Hidrógeno | Líneas de purga del generador | Velocidad extrema de la llama |
Los operadores deben considerar este equipo como una inversión para la seguridad de la vida y no como un accesorio de tubería estándar. El principal beneficio sigue siendo la protección del personal frente a accidentes industriales mortales. Un dispositivo correctamente especificado evita que un incendio localizado se convierta en una catástrofe en toda la instalación. No se puede poner precio a la prevención de la pérdida de vidas.
Además, estos dispositivos protegen los costosos equipos conectados de una destrucción total. Reemplazar un soplador, un compresor VRU o un oxidador térmico dañado interrumpe la producción durante meses mientras espera las piezas de repuesto. La prevención de estas explosiones garantiza el funcionamiento continuo de las instalaciones. Por último, el estricto cumplimiento normativo evita sanciones legales severas, aumentos en las primas de seguros y cierres de instalaciones impuestos por las autoridades de seguridad luego de una auditoría o un casi incidente.
La deflagración describe una propagación subsónica de una llama. Cuando se enciende una mezcla de gases, el frente de llama viaja más lento que la velocidad del sonido en el gas que no ha reaccionado. La onda de presión se mantiene relativamente baja y normalmente se expande a un ritmo manejable. Los ingenieros especifican un supresor de llamas contra deflagraciones para manejar estos frentes de llamas de menor presión y movimiento más lento. Estos dispositivos cuentan con elementos de extinción lo suficientemente robustos como para absorber el calor de una deflagración, pero carecen de la masa estructural necesaria para sobrevivir a una onda de choque supersónica. Se utilizan cuando la fuente de ignición está cerca del pararrayos.
La detonación representa el peor escenario de combustión. Si una deflagración viaja lo suficientemente lejos por una tubería, la llama se acelera. Los gases calientes en expansión empujan el gas no quemado delante de la llama, comprimiéndolo contra las paredes de la tubería y cualquier curvatura. Esta precompresión calienta el gas no quemado. Finalmente, el frente de llama alcanza la onda de presión y pasa a una detonación. Una detonación viaja a velocidades supersónicas, acompañada de una onda de choque masiva y destructiva. Los dispositivos de deflagración estándar fallarán catastróficamente en condiciones de detonación. La onda de choque aplastará físicamente la cinta metálica ondulada, permitiendo que la llama la atraviese.
La distancia entre la posible fuente de ignición y el supresor determina el nivel de amenaza de combustión. Los ingenieros calculan esto utilizando la relación longitud-diámetro (L/D). Se divide la longitud del tramo recto de la tubería (L) por el diámetro interno de la tubería (D). Una relación L/D baja significa que la llama tiene poco espacio para acelerar, por lo que sigue siendo una deflagración. Una relación L/D alta significa que la llama probablemente se convertirá en una detonación.
Por ejemplo, si tiene una tubería de 2 pulgadas de diámetro y la fuente de ignición está a 100 pulgadas de distancia, su relación L/D es 50. Las normas internacionales proporcionan límites estrictos de L/D para dispositivos de deflagración según el grupo de gas específico. Si el diseño de su tubería excede la relación L/D permitida para una deflagración, debe actualizar a un supresor de detonaciones. El diseño de las tuberías dicta esta relación, lo que la convierte en la base absoluta de su proceso de especificación.
Los sistemas de tuberías cerrados requieren configuraciones en línea específicas. Se instala un supresor de llamas por deflagración en línea cuando la distancia de avance desde la fuente de ignición sigue siendo lo suficientemente corta para garantizar velocidades de llama subsónicas. Los ingenieros bridan estas unidades directamente a las tuberías de proceso. Una instalación adecuada requiere una alineación cuidadosa para evitar ejercer una tensión indebida en la carcasa del supresor, lo que podría deformar el elemento de extinción interno.
La dirección del flujo es sumamente importante. Los diseños bidireccionales impiden que un frente de llama se acerque desde cualquier lado del elemento. Los diseños unidireccionales sólo protegen contra las llamas que provienen de una dirección específica. Las líneas de proceso con posibles fuentes de ignición en ambos extremos, como un colector que conecta dos tanques de almacenamiento, requieren estrictamente protección bidireccional. Siempre verifique la flecha de flujo estampada en la carcasa antes de atornillar las bridas.
Las unidades de final de línea se montan directamente en las boquillas de ventilación atmosférica. Nunca se conectan a tuberías aguas abajo. Su único propósito es evitar que fuentes de ignición ambientales entren en el espacio de vapor de un recipiente. Los rayos, la electricidad estática o los incendios de equipos adyacentes representan amenazas constantes para los vapores ventilados. Estas unidades suelen contar con una capota contra la intemperie para evitar que la lluvia y la nieve obstruyan el elemento de enfriamiento.
Las instalaciones frecuentemente integran estas unidades con válvulas de alivio de presión/vacío (P/V). El supresor se encuentra debajo de la válvula P/V. La válvula mantiene la presión del tanque y minimiza la pérdida de vapor, mientras que el supresor proporciona la barrera física contra la ignición externa cuando la válvula se levanta para ventilar. Debe dimensionar el supresor para manejar la capacidad total de ventilación de la válvula P/V sin crear una contrapresión excesiva.

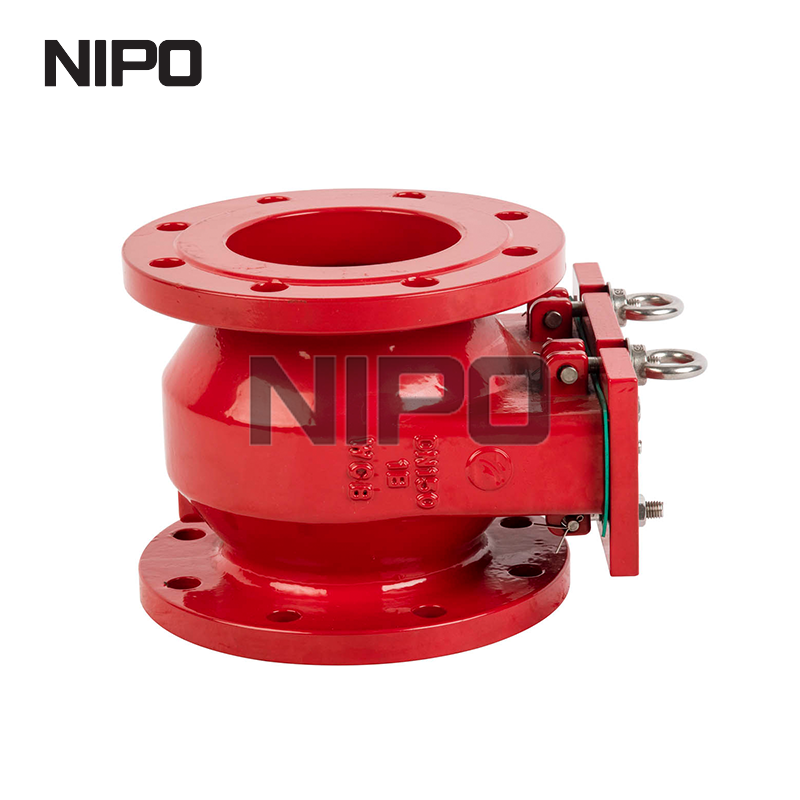

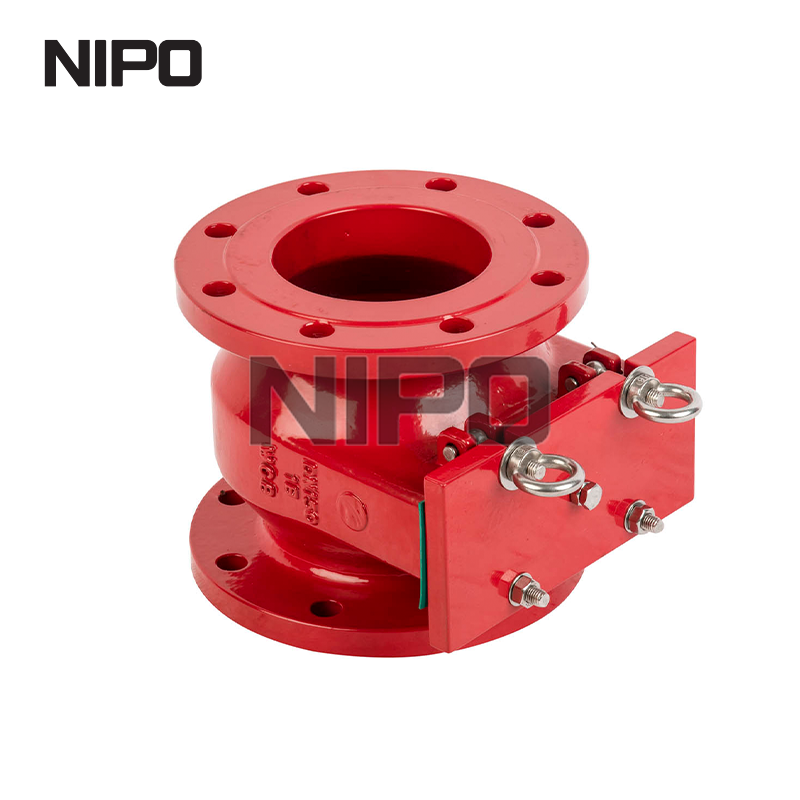

La accesibilidad al mantenimiento impulsa las innovaciones en el diseño mecánico. Un supresor de llamas contra deflagración tipo cajón cuenta con una carcasa especializada. El elemento de enfriamiento, a menudo llamado banco o matriz, se desliza lateralmente fuera de la carcasa, exactamente como un cajón de escritorio. No es necesario desatornillar las bridas de la tubería principal ni utilizar equipo de aparejo pesado para separar las tuberías y acceder a las partes internas.
Esta configuración proporciona una enorme ventaja operativa en el campo. Permite a los técnicos realizar inspecciones visuales rápidas y retirar el elemento para su limpieza. Minimizar el tiempo de inactividad del proceso ahorra dinero. Más importante aún, protege al personal de mantenimiento al reducir el tiempo que dedican a romper bridas en entornos peligrosos y potencialmente tóxicos. Simplemente afloje los pernos de la cubierta lateral, deslice la matriz hacia afuera, inspeccione a contraluz y vuelva a deslizarla hacia adentro.
Diferentes productos químicos arden a diferentes temperaturas y velocidades. La mezcla química específica dicta el MESG requerido del elemento de enfriamiento. Los estándares internacionales clasifican los gases en grupos específicos según su volatilidad y requisitos MESG. Debes saber exactamente qué fluye por tus tuberías.
Grupo Gas (IEC/ATEX) | Gas de referencia típico | Rango MESG (mm) | Nivel de peligro relativo |
|---|---|---|---|
IIA | propano, metano | > 0,90 | Bajo a moderado |
IIB3 | Etileno | 0,65 - 0,90 | Alto |
CII | Hidrógeno, Acetileno | < 0,50 | Extremo |
La especificación de un supresor del Grupo IIA para un proceso de hidrógeno del Grupo IIC garantiza una falla catastrófica. La llama de hidrógeno atravesará los espacios más anchos diseñados para el metano. Debe analizar la composición exacta del gas de proceso antes de seleccionar el dispositivo. Si tiene una mezcla de gases, debe dimensionar el supresor para el componente más volátil de la corriente.
Los pararrayos estándar cuentan con certificaciones para condiciones atmosféricas. Sin embargo, muchas líneas de proceso operan a presiones y temperaturas iniciales elevadas. Una presión inicial más alta crea una mezcla de gases más densa, lo que resulta en una explosión mucho más violenta. Las temperaturas iniciales elevadas precalientan el gas no quemado, lo que facilita que la llama se propague a través del elemento de extinción. Si su proceso excede las condiciones atmosféricas estándar, debe especificar un dispositivo probado y certificado explícitamente para esos parámetros elevados exactos. No asuma que una unidad estándar resistirá una explosión de hasta 50 PSI.
Los ingenieros se enfrentan a un compromiso constante entre seguridad y eficiencia de procesos. Los espacios de enfriamiento más estrechos brindan una protección superior contra explosiones pero crean una resistencia significativa al flujo de fluido. Esta resistencia se manifiesta como una caída de presión en el dispositivo. Ignorar la caída de presión conduce a bombas deficientes, tanques de almacenamiento sobrepresurizados y reducción de la eficiencia de recuperación de vapor. Se deben consultar las curvas de caudal del fabricante durante la fase de diseño.
Para mitigar esto, los fabricantes diseñan la carcasa del supresor para que sea significativamente más grande que el tamaño nominal de la tubería. Por ejemplo, una tubería de 4 pulgadas podría conectarse a un supresor con un elemento de enfriamiento de 12 pulgadas de diámetro. Esta superficie ampliada permite que el volumen requerido de gas pase a través de las cintas rizadas apretadas sin causar un cuello de botella de presión inaceptable. A menudo utilizará reductores excéntricos o concéntricos para acoplar la carcasa grande a su tubería estándar.
A veces, una llama no sólo atraviesa una tubería; se estabiliza y arde continuamente en la superficie del elemento de enfriamiento. A esto se le llama quema de resistencia. Si no se controla, el calor continuo eventualmente derretirá la matriz metálica, permitiendo que la llama pase a través de ella. Las instalaciones mitigan este riesgo integrando sensores de temperatura PT100 directamente en la carcasa del supresor. Si el sensor detecta una llama estabilizada, activa inmediatamente un sistema de control para cerrar el flujo del proceso, inertar la línea con nitrógeno o cerrar las válvulas de aislamiento antes de que falle el elemento.
Los dispositivos de protección contra explosiones requieren pruebas rigurosas de terceros. No se puede confiar únicamente en cálculos teóricos. Los marcos regulatorios globales dictan protocolos de prueba estrictos para garantizar una verdadera seguridad. ISO 16852 sirve como estándar internacional principal para probar y clasificar estos dispositivos. En Europa, la Directiva ATEX 2014/34/UE exige una certificación específica para los equipos utilizados en atmósferas explosivas. Debes buscar el sello ATEX Ex en la placa de identificación.
En América del Norte, API 2000 rige los requisitos de ventilación para tanques de almacenamiento atmosférico, haciendo referencia directa a la integración de los supresores. NFPA 69 describe las normas para los sistemas de prevención de explosiones. Los ingenieros deben asegurarse de que el dispositivo seleccionado lleve los sellos de certificación adecuados para la jurisdicción y aplicación específicas. La instalación de equipos no certificados deja a la instalación expuesta a una responsabilidad enorme en caso de un incidente.
La corrosividad de los medios de proceso dicta la selección del material. La carcasa y el elemento de enfriamiento interno deben resistir el ambiente químico sin degradarse. El óxido o la corrosión alteran la geometría precisa de los espacios de enfriamiento, anulando instantáneamente la calificación de seguridad del dispositivo. Un elemento extintor sin huesos no puede detener una llama.
Las carcasas de acero al carbono funcionan bien para gases secos y benignos. Sin embargo, la mayoría de las aplicaciones químicas y petroquímicas requieren acero inoxidable 316L tanto para la carcasa como para el elemento para evitar la corrosión. Para medios altamente agresivos, como el sulfuro de hidrógeno húmedo en biogás o vapores de ácido clorhídrico, los ingenieros especifican aleaciones exóticas como Hastelloy o acero inoxidable dúplex. Las condiciones ambientales, como la niebla salina en alta mar, también influyen en la elección de materiales y revestimientos externos. Siempre haga coincidir la metalurgia con las especificaciones de su tubería.
Los gases de proceso rara vez fluyen perfectamente limpios. Las partículas, las incrustaciones de tuberías, la condensación de humedad y la polimerización química presentan graves desafíos operativos. Estos contaminantes inevitablemente se acumulan dentro de los conductos microscópicos del elemento de enfriamiento. Esta acumulación se conoce como ensuciamiento. Las líneas de recuperación de vapor que manejan hidrocarburos pesados son particularmente susceptibles a la acumulación pegajosa similar al alquitrán. Las líneas de biogás a menudo sufren de congelación de humedad en los espacios durante los meses de invierno.
Un pararrayos obstruido crea dos peligros distintos. Primero, obstruye el flujo del proceso. A medida que los espacios se tapan, la caída de presión aumenta, lo que potencialmente sobrepresuriza los recipientes aguas arriba o activa los enclavamientos de seguridad del compresor. En segundo lugar, y lo que es más peligroso, la incrustación grave altera la geometría interna de la matriz. Si se produce una llama, es posible que los espacios alterados no absorban suficiente calor, lo que permitirá que la llama se propague a través del bloqueo. Un dispositivo descuidado niega por completo su función como barrera de seguridad.
El mantenimiento proactivo previene fallas catastróficas. Las instalaciones deben implementar monitoreo de presión diferencial a través del supresor. La instalación de transmisores de presión aguas arriba y aguas abajo permite que el sistema de control rastree la caída de presión en tiempo real. Un aumento repentino o gradual alerta a los operadores sobre la contaminación antes de que se vuelva crítica. Puede configurar alarmas en su DCS para activar órdenes de trabajo de mantenimiento automáticamente.
Además, las plantas deben establecer protocolos de inspección estrictos y basados en tiempos. Depender de estrategias de funcionamiento hasta el fallo es inaceptable para los equipos de seguridad humana. La utilización de configuraciones tipo cajón simplifica este cumplimiento. Los técnicos pueden extraer el elemento, limpiarlo en un baño ultrasónico o con solventes aprobados, soplarlo con aire comprimido y reinstalarlo rápidamente. Esto garantiza que el dispositivo permanezca claro y completamente funcional sin necesidad de una grúa o mano de obra extensa de instalación de tuberías.
Calcule su relación exacta de longitud a diámetro (L/D) para determinar si necesita protección contra deflagración o detonación según el diseño de su tubería.
Identifique el grupo de gas específico y los requisitos de MESG de su medio de proceso para seleccionar la matriz de elementos de enfriamiento correcta.
Instale transmisores de presión diferencial a través de la carcasa del supresor para monitorear la contaminación y activar alarmas de mantenimiento antes de que se restrinja el flujo.
Implemente un programa de inspección obligatorio basado en el tiempo utilizando baños de limpieza ultrasónicos para mantener la integridad de los espacios de enfriamiento.
R: Los supresores de retroceso de llama suelen ser dispositivos pequeños y especializados que se utilizan para soldar y cortar líneas de gas para proteger cilindros individuales. Los apagallamas son dispositivos grandes a escala industrial diseñados para proteger redes de tuberías de proceso, unidades de recuperación de vapor y tanques de almacenamiento a granel contra eventos de deflagración o detonación masiva.
R: No. El uso de un dispositivo de deflagración para un evento de detonación provoca una falla catastrófica. Las detonaciones producen ondas de choque supersónicas y presiones extremas que destruirán físicamente el elemento de extinción interno de una unidad de deflagración estándar, permitiendo que la llama pase a través.
R: Es un dispositivo de seguridad en línea que presenta una carcasa especializada con un conjunto de elementos extraíbles. El personal de mantenimiento puede deslizar la matriz de enfriamiento interna hacia afuera lateralmente para una rápida inspección y limpieza sin romper las conexiones de la tubería principal ni desmantelar todo el carrete.
R: La frecuencia de la inspección depende completamente de la propensión del medio de proceso a ensuciarse. Las recomendaciones básicas requieren una inspección visual al menos una vez al año. Sin embargo, los procesos sucios o de polimerización pueden requerir controles mensuales. Inspeccione siempre la unidad inmediatamente si el monitoreo de presión diferencial indica una restricción anormal.
R: La brecha de enfriamiento es la distancia microscópica diseñada con precisión entre las placas, cintas o cables de metal dentro del elemento. Tiene un tamaño específico para absorber calor, romper la reacción en cadena de combustión y extinguir el frente de llama de un grupo de gases químicos específico.
R: La naturaleza restrictiva del elemento de enfriamiento hermético naturalmente impide el flujo de fluido. Ignorar los cálculos de caída de presión durante la especificación puede provocar fallas en las bombas de proceso, tanques de almacenamiento peligrosamente sobrepresurizados o una eficiencia severamente reducida en los sistemas de recuperación de vapor.
