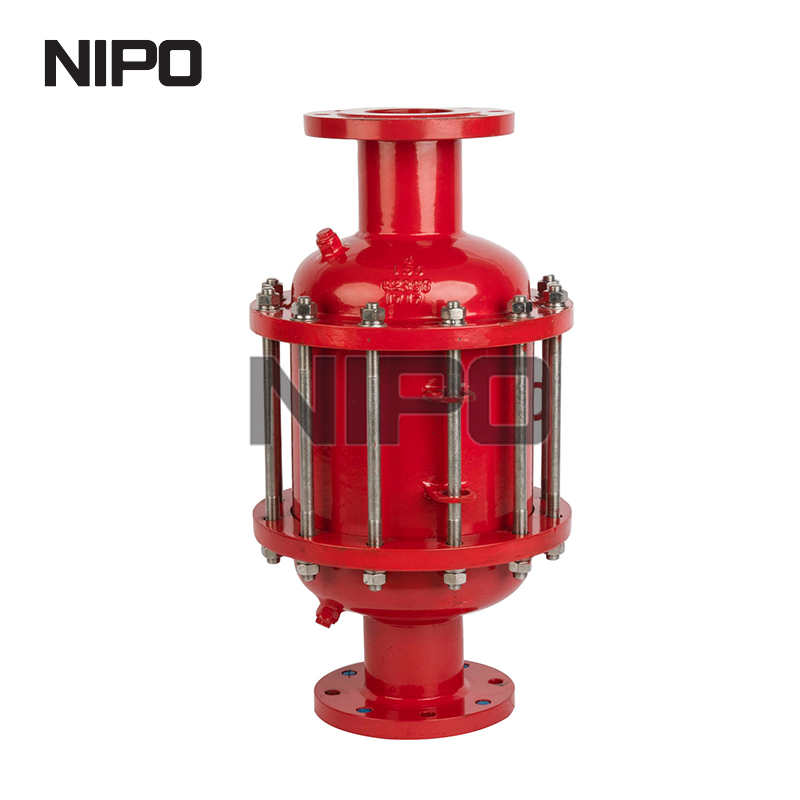

Un apagallamas contrafuego es una barrera de seguridad mecánica diseñada para evitar que la propagación de la llama retroceda hacia tuberías ricas en combustible o tanques de almacenamiento. Cuando el gas combustible se enciende, el frente de llama se acelera rápidamente a través del sistema. Sin una intervención física inmediata, este efecto contraproducente llega a los recipientes de almacenamiento a granel o a los compartimentos cerrados del motor, provocando fallos estructurales masivos y graves riesgos para la seguridad. Especificar el dispositivo correcto requiere equilibrar el estricto cumplimiento normativo en los sectores marino e industrial con exigentes requisitos de eficiencia operativa. Los ingenieros y administradores de instalaciones enfrentan el complejo desafío de gestionar las caídas de presión y las velocidades de flujo inherentes sin comprometer los márgenes de seguridad del sistema.
Esta guía proporciona un marco riguroso para evaluar, dimensionar y seleccionar el equipo de seguridad exacto necesario para aplicaciones específicas. Examinamos los mecanismos físicos de extinción de llamas y las diferencias estructurales entre dispositivos de deflagración y detonación. Aprenderá a navegar por los estándares de cumplimiento, calcular las compensaciones de caída de presión e implementar protocolos de mantenimiento que garanticen la integridad operativa a largo plazo.
El cumplimiento es contextual: los requisitos dictan que los apagallamas contra incendios deben cumplir estándares regulatorios específicos según la aplicación (por ejemplo, USCG para motores marinos de gasolina, API 2000/ISO 16852 para instalaciones industriales).
Deflagración versus detonación: La selección entre un supresor de deflagración estándar y un supresor de llamas de detonación depende completamente de la distancia de la tubería entre la fuente potencial de ignición y el supresor de llamas, lo que dicta la velocidad de la llama.
La compensación de la caída de presión: los elementos metálicos engarzados necesarios para extinguir las llamas restringen inherentemente el flujo; El diseño del sistema debe tener en cuenta esta caída de presión para mantener la eficiencia operativa.
El mantenimiento dicta la vida útil: un apagallamas solo es efectivo si el elemento está libre de incrustaciones y corrosión. Los estrictos protocolos de inspección y limpieza son una realidad de implementación obligatoria.
Un contraataque ocurre cuando un evento de ignición inesperado obliga a un frente de llama a viajar en la dirección inversa del flujo normal de gas o vapor. En tuberías industriales o tomas de motores marinos, esta propagación inversa es impulsada por la rápida expansión de los gases en combustión. Las válvulas de retención mecánicas estándar o los filtros de aire estándar no logran evitar esta propagación. Las válvulas mecánicas se cierran demasiado lentamente para detener un frente de llama de alta velocidad. Los filtros estándar carecen de la masa térmica necesaria para apagar la reacción de combustión. Cuando hay gases o vapores inflamables, el frente de llama consume el combustible disponible, acelerando continuamente hasta alcanzar un depósito de combustible más grande. Un apagallamas exclusivo está diseñado explícitamente para interrumpir este proceso físico eliminando el calor necesario para mantener la combustión.

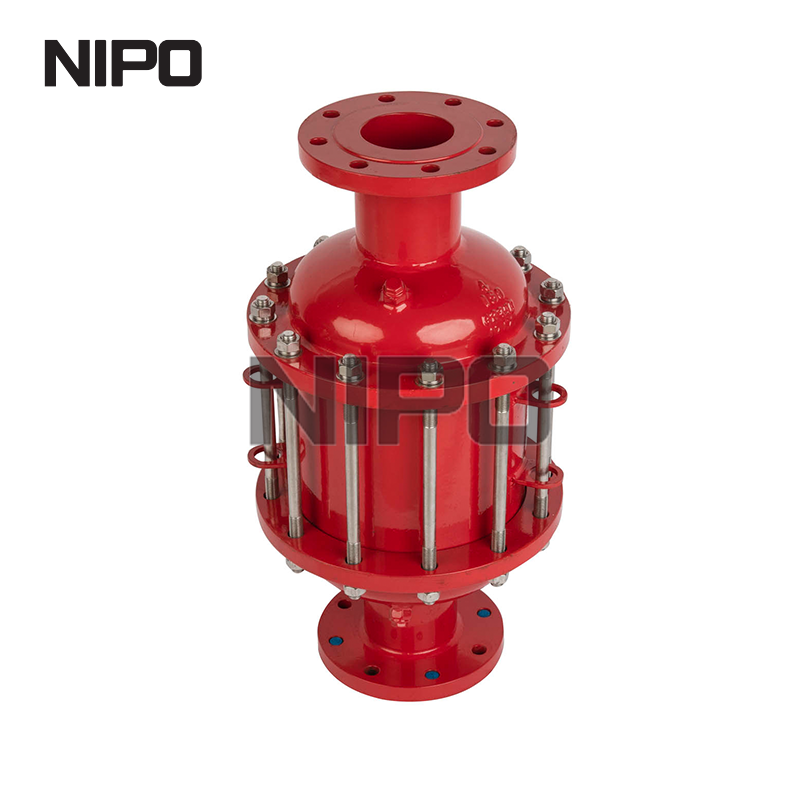

El componente central de cualquier dispositivo de prevención de incendios contraproducentes es la celda de llama. Los fabricantes suelen construirlo a partir de un elemento de cinta rizado y bien enrollado. Este elemento divide la sección principal de la tubería en miles de canales capilares microscópicos. La física del apagado de la llama se basa enteramente en la transferencia de calor. A medida que el frente de la llama ingresa al elemento ondulado, los patrones en zigzag de la malla metálica o las aletas obligan al gas ardiendo a dividirse en corrientes más pequeñas.
La enorme superficie del metal absorbe la energía térmica de la reacción de combustión. Al transferir rápidamente calor fuera de la corriente de gas, el elemento metálico reduce la temperatura del gas por debajo de su punto de autoignición. Una vez que la temperatura cae por debajo de este umbral, la reacción química de la combustión ya no puede sostenerse. La llama se apaga instantáneamente antes de que pueda salir por el lado opuesto del dispositivo.
El principal criterio de éxito para estos dispositivos es limitar la velocidad del frente de llama a un nivel seguro y probado mientras se mantiene un flujo de gas aceptable durante las operaciones normales. Los estándares de la industria especifican estrictamente la velocidad máxima permitida según la mezcla de gases específica presente en el sistema. Para cuantificar esto, los ingenieros se basan en la brecha segura experimental máxima (MESG). El MESG es una medida estandarizada que determina el espacio libre máximo entre dos superficies metálicas paralelas que evitará el paso de una llama de gas específica.
Los gases con alta reactividad tienen un MESG muy pequeño y requieren elementos extremadamente densos y fuertemente rizados para apagar la llama. Los gases con menor reactividad tienen un MESG más grande, lo que permite canales capilares ligeramente más grandes. La densidad del elemento engarzado afecta directamente la caída de presión en el dispositivo. El éxito requiere calcular la densidad exacta del elemento necesaria para detener el grupo de gas específico y al mismo tiempo mantener la caída de presión por debajo del umbral que pararía un motor o dejaría sin alimentación a un soplador industrial.
Grupo del Gas (IEC/NEC) | Gas de referencia típico | Valor MESG (mm) | Requisito de densidad de engarce del elemento |
|---|---|---|---|
Grupo IIA/D | propano, metano | > 0,90 milímetros | Densidad estándar; Caída de presión moderada. |
Grupo IIB/C | Etileno | 0,50 mm a 0,90 mm | Densidad alta; caída de presión significativa. |
Grupo IIC/B | Hidrógeno, Acetileno | < 0,50 mm | Densidad extrema; máxima caída de presión. |
Los entornos marinos presentan riesgos de explosión únicos debido a la acumulación de vapores de combustible volátiles en los espacios cerrados del casco. La Guardia Costera de los Estados Unidos (USCG) aplica regulaciones estrictas, específicamente 46 CFR § 25.35-1. Este mandato requiere control de llamas contraproducentes en todos los motores de gasolina cerrados instalados después de abril de 1940. Si un motor dispara a través del carburador sin un supresor compatible, la llama que se escapa puede encender instantáneamente los vapores de sentina estancados, lo que resulta en una explosión de la embarcación. La USCG exige que estos dispositivos se sometan a pruebas rigurosas para garantizar que resistan repetidos disparos sin degradarse.
Existe una exención reglamentaria para los motores fuera de borda. Debido a que los motores fuera de borda se montan externamente y permanecen en gran medida abiertos, los vapores del combustible se disipan directamente en la atmósfera abierta en lugar de acumularse en un espacio confinado. Por lo tanto, están exentos de este requisito específico de control de contraproducentes. Sin embargo, para los motores intraborda y dentrofueraborda, la modificación de los supresores instalados en fábrica introduce graves riesgos legales y de seguridad. Los administradores de instalaciones y propietarios de embarcaciones nunca deben alterar la carcasa ni encaminar las mangueras de ventilación del cárter de forma remota para evitar el supresor. El enrutamiento remoto crea una fuente de ignición absoluta, lo que anula la certificación de seguridad y expone la embarcación a riesgos extremos de explosión.
En la seguridad de los procesos industriales, las lentes de evaluación son muy complejas debido al flujo continuo de productos químicos volátiles y las diferentes geometrías de las tuberías. El cumplimiento se rige por estándares internacionales como ISO 16852, API Standard 2000 y directivas ATEX. Estos marcos dictan protocolos de prueba exhaustivos que los dispositivos deben pasar antes de la instalación.
Prueba de resistencia a la combustión: el elemento debe resistir una llama continua estabilizada en su superficie durante un período específico sin permitir un retorno de llama al lado protegido.
Prueba de prevención de retroceso de llama: el dispositivo se somete a repetidos eventos de ignición a diferentes presiones para garantizar que el elemento engarzado mantenga su integridad estructural y capacidad de enfriamiento.
Verificación del caudal: los fabricantes deben proporcionar datos precisos sobre los caudales y las caídas de presión, lo que garantiza que los ingenieros puedan seleccionar un dispositivo que se alinee perfectamente con los peligros específicos de su instalación de procesamiento químico.
La deflagración se refiere a la propagación subsónica de la llama, donde la onda de combustión viaja más lentamente que la velocidad del sonido en el gas no quemado. La llama es impulsada principalmente por la expansión térmica de los gases ardiendo. Los supresores de deflagración manejan estos eventos de menor velocidad y menor presión. Los supresores de deflagración de final de línea se instalan directamente en la ventilación atmosférica de un tanque de almacenamiento o recipiente de proceso. Evitan que llamas externas, como por ejemplo la caída de un rayo o un incendio externo, entren en el tanque.
Los supresores de deflagración en línea se instalan dentro de un sistema de tuberías. Se aplican reglas estrictas de ubicación a los dispositivos de deflagración en línea. Deben ubicarse muy cerca de la posible fuente de ignición. Si la distancia de avance (la longitud de la tubería entre la fuente de ignición y el supresor) es demasiado larga, la llama se acelera más allá de los límites de diseño del dispositivo, haciéndolo inútil.
Si un frente de llama viaja a través de una longitud suficiente de tubería, la turbulencia y la acumulación de presión hacen que la llama se acelere rápidamente. Esta aceleración desencadena una transición de deflagración a detonación (DDT). La detonación es la propagación de una llama supersónica acompañada de una onda de choque masiva de alta presión. Los elementos de deflagración estándar serán aplastados instantáneamente por la energía cinética de una detonación.
Cuando las configuraciones de las tuberías impiden la instalación de un supresor de llamas cerca de la fuente de ignición, los ingenieros deben especificar un supresor de llamas por detonación . Estos dispositivos de alta resistencia cuentan con carcasas fuertemente reforzadas, longitudes extendidas de celdas de llama y soportes estructurales robustos. Están diseñados para absorber energía cinética extrema, atenuar la onda de choque y apagar la llama supersónica simultáneamente.
Las instalaciones industriales complejas, como las unidades de recuperación de vapor o los cabezales de gas de quema, cuentan con tuberías largas y complicadas donde la aceleración de las llamas es muy probable. En estos escenarios de alto riesgo, es obligatorio especificar un Los criterios de evaluación para estas aplicaciones específicas se centran en las capacidades de protección bidireccional. Debido a que las fuentes de ignición en colectores complejos pueden originarse en múltiples direcciones, el dispositivo debe estar certificado para detener una detonación que se acerque desde cualquier lado. Los ingenieros deben evaluar las capacidades de atenuación de las ondas de choque de la carcasa para garantizar que el impacto físico de la detonación no comprometa las válvulas, los sensores o las uniones de tuberías aguas abajo. apagallamas de detonación en línea .
Característica | Supresor de deflagración en línea | Supresor de detonaciones en línea |
|---|---|---|
Velocidad de la llama | Subsónico (más lento que el sonido) | Supersónico (más rápido que el sonido) |
Restricciones de ubicación | Debe estar cerca de una fuente de ignición (límites estrictos de L/D) | Se puede colocar a distancias extendidas de la fuente de ignición. |
Diseño Estructural | Carcasa estándar, celda de llama más corta | Carcasa reforzada, celda de llama extendida, amortiguadores. |
Onda de presión | Acumulación de presión baja a moderada | Onda de choque de alta presión extrema |
El desafío de ingeniería fundamental al especificar equipos de prevención de incendios es gestionar la relación entre la densidad de la celda de llama y la caída de presión resultante en todo el elemento. Para apagar de forma segura gases altamente volátiles, el elemento engarzado debe tener aberturas capilares muy pequeñas. Estas pequeñas aberturas restringen inherentemente el flujo de gas, creando una caída de presión. Los ingenieros analizan los datos de presión y velocidad proporcionados por los fabricantes para calcular la pérdida de presión aceptable.
Si la caída de presión es demasiado alta, priva a los motores marinos del aire de admisión necesario, lo que provoca condiciones de funcionamiento óptimas y parada. En aplicaciones industriales, la caída excesiva de presión obliga a los sopladores y compresores a consumir significativamente más energía para mantener los caudales requeridos. Un marco preciso implica mapear el caudal máximo del sistema con las curvas de flujo del fabricante para garantizar que el tamaño de engarce seleccionado proporcione seguridad sin destruir la eficiencia operativa.
La confiabilidad a largo plazo de la celda de llama y la carcasa depende completamente de la selección adecuada del material adaptado al entorno operativo. Si la cinta rizada se corroe, los canales capilares se ensanchan, permitiendo el paso de las llamas, o colapsan, bloqueando el flujo por completo.
El aluminio es ligero y rentable. Es adecuado para tomas de motores marinos estándar que operan en ambientes de agua dulce donde los riesgos de corrosión son mínimos.
El acero inoxidable 316L es el requisito básico para la mayoría de las aplicaciones industriales y entornos marinos de agua salada. Ofrece una excelente resistencia a la corrosión general y a las picaduras causadas por la niebla salina.
Hastelloy u otras aleaciones especializadas son obligatorias cuando se manipulan gases industriales altamente ácidos, como el sulfuro de hidrógeno en las operaciones de biogás. El acero inoxidable estándar se degrada rápidamente bajo estas duras condiciones químicas.
El tamaño adecuado va más allá de igualar el diámetro de la tubería. Requiere un estricto cumplimiento de las reglas de relación longitud-diámetro (L/D) definidas durante las pruebas de certificación del dispositivo. La relación L/D dicta la distancia máxima permitida entre la fuente de ignición y el supresor. La instalación del dispositivo fuera de esta distancia probada anula la certificación de seguridad.
Las configuraciones de las tuberías influyen en gran medida en la aceleración de la llama. Las curvas de tuberías, los codos, las válvulas y las transiciones de sección transversal entre la fuente de ignición y el supresor crean turbulencias. Esta turbulencia aumenta drásticamente la velocidad de la llama. Los ingenieros deben tener en cuenta estas restricciones geométricas. Un sistema con múltiples codos de 90 grados a menudo requiere la especificación de un dispositivo de detonación más robusto incluso si la distancia en línea recta parece corta.
La transición hacia la generación de energía descentralizada introduce mezclas de gases complejas que desafían los equipos de seguridad estándar. Un apagallamas para sistemas de energía distribuida a gas debe manejar diferentes composiciones de mezclas de biogás, gas de síntesis e hidrógeno. Estas operaciones presentan riesgos únicos porque la composición del gas fluctúa según la materia prima en los digestores anaeróbicos o la salida de los electrolizadores.
El hidrógeno posee una velocidad de combustión extremadamente alta y un MESG muy bajo. Cuando el contenido de hidrógeno aumenta en un sistema de energía distribuida, los elementos estándar del Grupo IIA o IIB se vuelven completamente ineficaces. Los ingenieros deben especificar elementos del Grupo IIC altamente especializados y fuertemente engarzados, diseñados específicamente para apagar las llamas de hidrógeno. Esto garantiza que el sistema permanezca protegido independientemente de los cambios de composición durante las operaciones diarias.
En las instalaciones de almacenamiento distribuido de energía y digestión anaeróbica, los parallamas rara vez funcionan de forma aislada. Se combinan con válvulas de alivio de presión/vacío (PVRV) para garantizar la seguridad integral del sistema. El PVRV gestiona la respiración térmica normal y las fluctuaciones de presión operativa del tanque de almacenamiento. El supresor se encuentra debajo para evitar que fuentes externas de ignición atmosférica entren en el espacio de vapor.
Esta integración requiere un cálculo cuidadoso. La caída de presión combinada tanto del PVRV como de la celda de llama debe evaluarse juntas. Si la restricción combinada es demasiado alta, el tanque experimenta condiciones peligrosas de sobrepresión o vacío durante los ciclos rápidos de llenado o vaciado, lo que podría provocar una ruptura o implosión del tanque.
El punto de falla más común en cualquier sistema de prevención de retroceso es la acumulación de partículas dentro del elemento engarzado. Debido a que los canales capilares son microscópicos, actúan como filtros no deseados, atrapando polvo, suciedad, hidrocarburos no quemados y partículas de proceso. Esta contaminación altera la caída de presión a través del dispositivo, restringiendo el flujo y obligando a los compresores del sistema a trabajar más duro.
La obstrucción severa reduce la eficiencia de enfriamiento de la masa metálica. Si las partículas se acumulan, crean puntos calientes localizados dentro del elemento durante un evento contraproducente. Estos puntos calientes retienen suficiente energía térmica para provocar la autoignición del gas en el lado protegido de la tubería, lo que resulta en una derivación catastrófica de la barrera de seguridad.
Mantener la integridad operativa requiere un programa de mantenimiento realista y basado en evidencia. Las instalaciones deben implementar un monitoreo continuo de la presión diferencial a través del supresor. Un aumento repentino en la caída de presión es el principal indicador de contaminación del elemento. Los procedimientos de limpieza deben ejecutarse con sumo cuidado.
Aislar y despresurizar: bloquee de forma segura el sistema de tuberías y asegúrese de que todos los gases peligrosos se purguen antes de abrir la carcasa.
Extraiga el elemento: retire con cuidado la celda de llama sin golpearla contra las paredes de la carcasa, lo que puede dañar los engarces exteriores.
Limpieza con solvente o ultrasonido: Sumerja el elemento en un solvente químico aprobado o en un baño ultrasónico. Nunca utilice cepillos de alambre mecánicos ni chorros de aire a alta presión, ya que estos doblan las delicadas cintas rizadas y destruyen los espacios de enfriamiento.
Inspeccionar en busca de daños: Sostenga el elemento limpio cerca de una fuente de luz. Si algún canal capilar aparece aplastado, deformado o corroído, el elemento no se puede reparar y se debe desechar.
Vuelva a instalar con juntas nuevas: utilice siempre juntas OEM nuevas durante el reensamblaje para evitar emisiones fugitivas y garantizar un sellado adecuado.
Incluso el dispositivo de detonación más robusto falla si se instala incorrectamente. El principal riesgo de instalación es ignorar la distancia certificada de la relación L/D desde la posible fuente de ignición. Las modificaciones en el campo, como agregar extensiones de tubería para facilitar el acceso para mantenimiento, empujan al dispositivo fuera de su distancia de funcionamiento certificada. Esto permite que una deflagración se convierta en una detonación que el dispositivo no estaba clasificado para manejar.
Los equipos de mantenimiento deben utilizar estrictamente piezas de repuesto certificadas por OEM. La sustitución de un elemento más barato y no certificado en una vivienda certificada anula todo cumplimiento normativo. Introduce una caída de presión impredecible y características de enfriamiento en el sistema de seguridad, poniendo en riesgo toda la instalación.
Especificar un apagallamas contraproducente es una decisión de ingeniería altamente técnica. Requiere una alineación precisa entre la composición específica del gas, la geometría exacta de la tubería y estándares regulatorios estrictos. Utilice supresores de deflagración simples para carburadores marinos y respiraderos atmosféricos de corto recorrido, pero escale inmediatamente a dispositivos de detonación robustos en línea para tramos extendidos de tuberías industriales donde es posible la aceleración de las llamas. Para garantizar la seguridad total del sistema y la eficiencia operativa, ejecute los siguientes pasos:
Audite sus configuraciones de tuberías actuales para verificar que todos los dispositivos instalados estén dentro de sus límites de relación L/D certificados.
Solicite a los fabricantes curvas específicas de flujo, velocidad y caída de presión para garantizar que el elemento seleccionado no cale los motores ni deje de alimentar a los sopladores.
Implemente un programa estricto de monitoreo de presión diferencial para detectar incrustaciones en los elementos antes de que comprometa la eficiencia de enfriamiento.
Consulte con un ingeniero de seguridad de procesos dedicado cuando manipule mezclas de gases variables, particularmente aquellas que contienen hidrógeno o gas de síntesis.
R: El objetivo principal es evitar que un frente de llama retroceda hacia un sistema rico en combustible, como un tanque de almacenamiento o la entrada del motor. Utiliza un elemento metálico rizado y enrollado firmemente para absorber el calor, enfriando rápidamente el gas combustible por debajo de su temperatura de autoignición y extinguiendo instantáneamente la llama.
R: Un supresor de deflagración detiene la propagación de llamas subsónicas impulsada por la expansión térmica. Un dispositivo de detención de detonaciones está fuertemente reforzado para detener las llamas supersónicas acompañadas de ondas de choque de alta presión. El tipo requerido depende completamente de la distancia de la tubería a la fuente de ignición, lo que determina qué tan rápido puede acelerarse la llama.
R: Según las regulaciones USCG 46 CFR § 25.35-1, son obligatorios legalmente en todos los motores de gasolina cerrados instalados después de abril de 1940 para evitar explosiones de sentina. Los motores fuera de borda están explícitamente exentos de este requisito porque se montan externamente y no atrapan vapores de combustible en espacios cerrados.
R: Los ingenieros calculan la caída de presión utilizando curvas de flujo específicas proporcionadas por el fabricante. Estos cálculos tienen en cuenta la densidad del gas, el caudal máximo del sistema, la velocidad máxima permitida y el tamaño de engarzado exacto del elemento necesario para apagar ese grupo de gas específico.
R: No. Modificar la carcasa, alterar el elemento interno o encaminar de forma remota las mangueras de ventilación del cárter anula instantáneamente todas las certificaciones de seguridad. Estas modificaciones no autorizadas introducen graves riesgos de explosión al crear rutas de derivación o establecer fuentes de ignición remotas nuevas y no mitigadas dentro del sistema.
R: La frecuencia de la limpieza depende completamente de los niveles de partículas en el entorno operativo. Las instalaciones deben monitorear periódicamente la presión diferencial a través del dispositivo. Cuando la caída de presión aumenta más allá de los niveles básicos debido a incrustaciones, el elemento debe limpiarse con solventes aprobados o reemplazarse si está deformado.
