Válvula de bola con brida de acero de forja neumática a prueba de explosiones API6D

Descripción general del producto

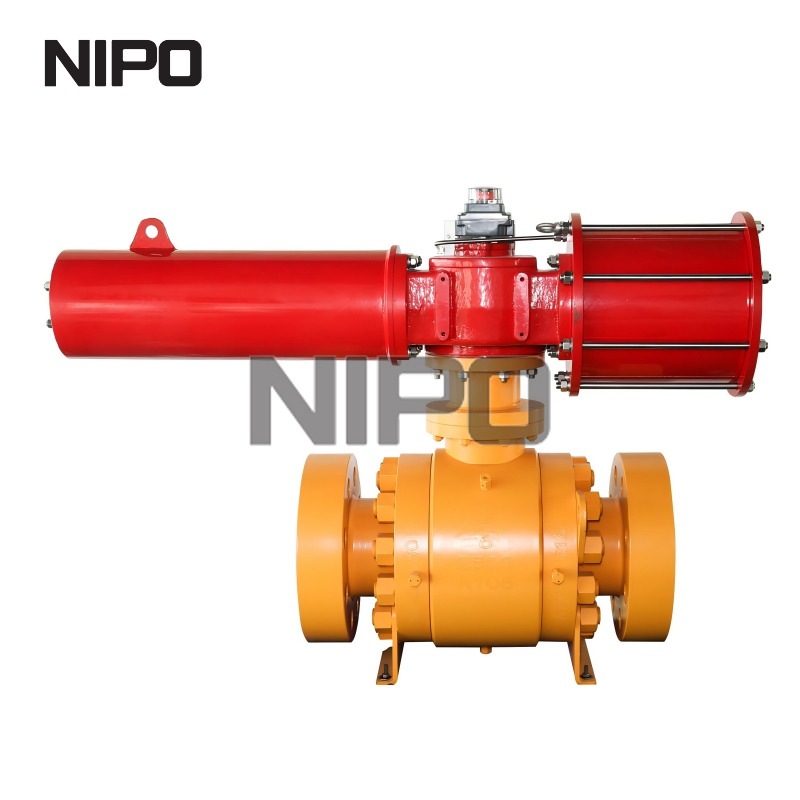

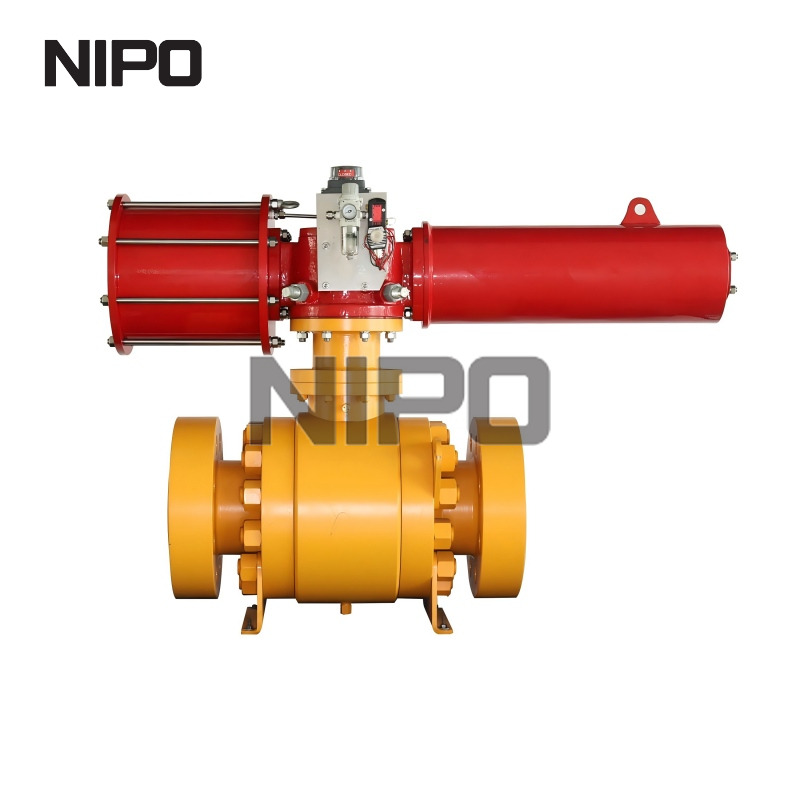

Válvula de bola con brida de acero de forja neumática a prueba de explosiones API6D

Estándares aplicables:
Diseño de válvula de bola según API6D, BS5351, ASME B16.34
Cara a cara ASME B16.10, API6D
Bridas finales ASME B16.5/ASME B16.47
Extremos soldados a tope ASME B16.25
Seguridad contra incendios API607, API6A
Inspección y prueba API 598, API6D

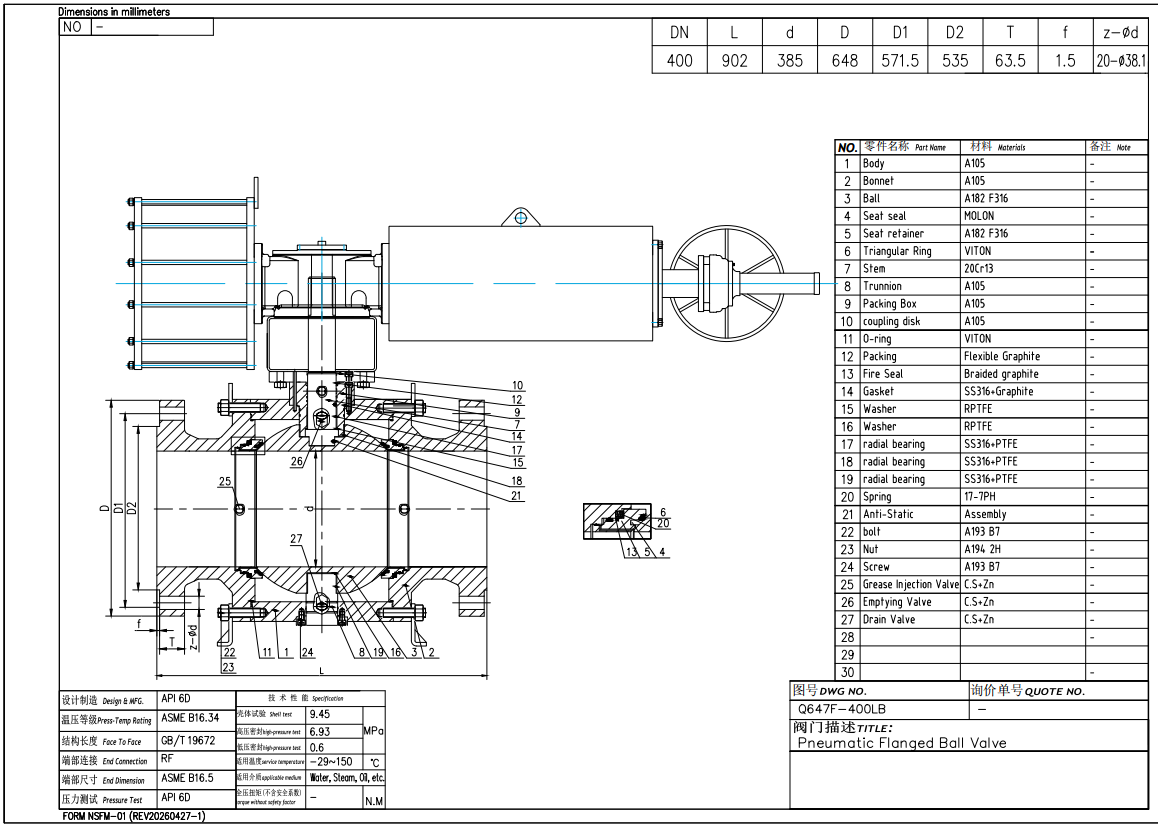

Parámetros del producto

Descripción del diseño y características de ingeniería

Cumplimiento del estándar API 6D: Fabricado y probado estrictamente según las especificaciones API 6D, ASME B16.34 y API 608. Cada dimensión está mecanizada con tolerancias precisas, lo que garantiza una intercambiabilidad global y una seguridad absoluta durante la instalación y el funcionamiento prolongado.

Diseño avanzado de asiento (DBB y DIB): Equipado con asientos independientes con resorte que brindan sellado simultáneo aguas arriba y aguas abajo, lo que permite la funcionalidad clásica de doble bloqueo y purga (DBB) para una ventilación segura de la cavidad. Para elevar aún más la seguridad del aislamiento de tuberías, ofrecemos configuraciones de asiento con doble aislamiento y purga (DIB-1/DIB-2) y doble efecto de pistón (DPE). Estos diseños de asiento con alivio automático ventilan automáticamente el exceso de presión en la cavidad causado por la expansión térmica, protegiendo el cuerpo de la válvula de una sobrepresión catastrófica.

Inyección de sellador de emergencia: Cuenta con accesorios de inyección de sellador secundario mecanizados con precisión tanto para el vástago como para los asientos. En caso de rayaduras menores o daños por escombros en los anillos de sellado blandos primarios, los equipos de mantenimiento pueden inyectar compuestos selladores especializados para restaurar instantáneamente la integridad del sellado sin detener las operaciones de la tubería ni retirar la válvula de la línea.

Cumplimiento integral de seguridad y medio ambiente: Certificado según API 607/API 6FA, el diseño a prueba de incendios utiliza un contacto secundario de metal con metal para mantener un sello seguro incluso si los asientos blandos primarios son destruidos por el calor extremo. Los mecanismos internos de conexión a tierra proporcionan una descarga estática continua. Además, la arquitectura incorpora un vástago antiexplosión: un vástago insertado internamente con un hombro de retención que evita físicamente la expulsión bajo aumentos repentinos de presión. Para aplicaciones de gases ácidos, los materiales cumplen estrictamente con los estándares NACE MR0175, mientras que todo el conjunto está diseñado para cumplir con los estándares API 641 de bajas emisiones fugitivas, satisfaciendo los mandatos ambientales modernos.

Estructural

1. Cuerpo de válvula de acero forjado El cuerpo está integralmente forjado a partir de barras de aleación/acero al carbono, sin porosidad de fundición ni defectos en los orificios de arena. Alta resistencia mecánica, buen rendimiento de soporte de presión para tuberías de procesos críticos.

2. Bola flotante o bola montada en muñón opcional Disponible en bola flotante para tamaños pequeños y medianos y bola montada en muñones para servicios de alta presión de tamaño grande. El asiento accionado por resorte logra un sellado bidireccional confiable. Función DBB de doble bloqueo y purga opcional para el tipo muñón.

3. Conexión de extremo RF/RJ con bridas Los extremos con bridas cumplen con ASME B16.5. Alta rigidez de conexión, fácil instalación, desmontaje y mantenimiento en obra. Se puede elegir entre orificio de puerto completo y de puerto reducido.

4. Conjunto de actuador neumático a prueba de explosiones Equipado con actuador neumático de cuarto de vuelta a prueba de explosiones con certificación ATEX/Ex. Soporte de válvula solenoide a prueba de explosiones, interruptor de límite a prueba de explosiones. Adecuado para entornos peligrosos de gases y vapores explosivos. Actuador de doble efecto o simple efecto con retorno por resorte configurable.

5. Vástago antiexplosión y estructura antiestática El vástago antiexplosión evita la expulsión del vástago bajo presión interna. El dispositivo antiestático conduce la carga estática generada entre la bola y los asientos al suelo, evitando el riesgo de chispas estáticas.

6. Diseño de autorrelieve de la cavidad del cuerpo Alivia la sobrepresión causada por la expansión térmica del medio atrapado dentro de la cavidad de la válvula, protegiendo el cuerpo de la válvula y sellando los componentes.

7. Diseño y fabricación estrictos API 6D Diseñado, fabricado y probado completamente siguiendo los requisitos API 6D, incluidas pruebas de seguridad contra incendios, pruebas de presión y pruebas de emisiones fugitivas.

Ventajas

• Cuerpo de acero forjado: estructura de grano compacto, mayor resistencia y resistencia a la presión en comparación con el cuerpo de válvula fundido, menos defectos internos del material.

• Paquete neumático completo a prueba de explosiones: operación segura en áreas peligrosas inflamables y explosivas, evita el riesgo de fuentes de ignición en sitios petroquímicos y de petróleo y gas.

• Cumple con el estándar API 6D, admite el rendimiento a prueba de incendios y los requisitos de emisiones fugitivas para tuberías de procesos críticos.

• Funcionamiento neumático rápido de un cuarto de vuelta de 90 grados, control remoto automático de encendido y apagado; El tipo de retorno por resorte proporciona protección a prueba de fallas cuando falla el suministro de aire.

• El vástago antiestático y antiexplosión mejoran la seguridad intrínseca para medios peligrosos.

• La conexión bridada proporciona una unión de tubería confiable, conveniente para la instalación y revisión.

• Función DBB opcional para aislamiento seguro y ventilación de cavidades durante el mantenimiento del equipo.

• Amplia adaptabilidad para petróleo, gas natural, GLP y otros medios de proceso inflamables.
