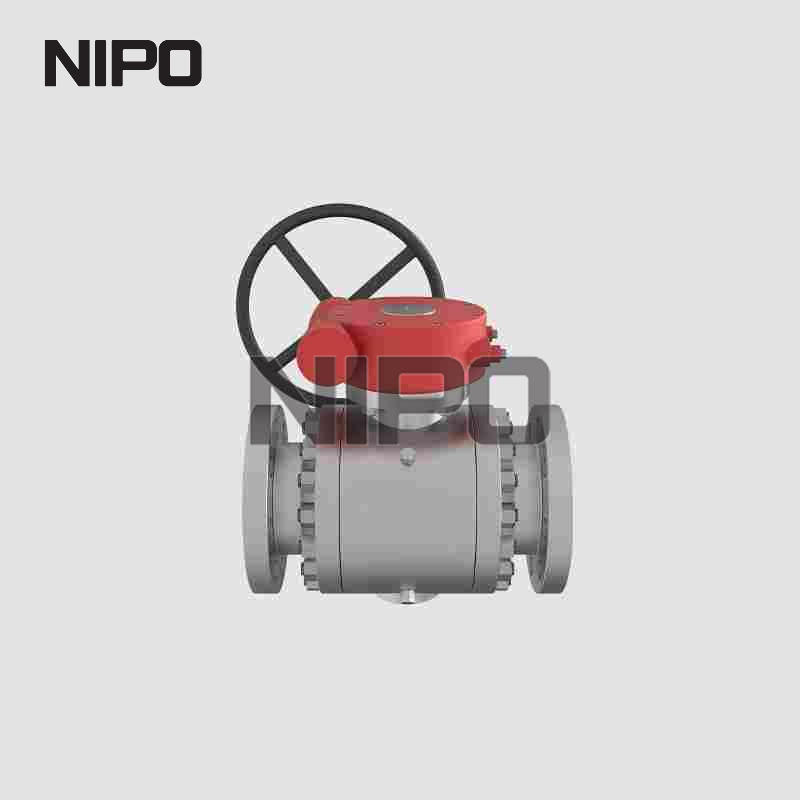

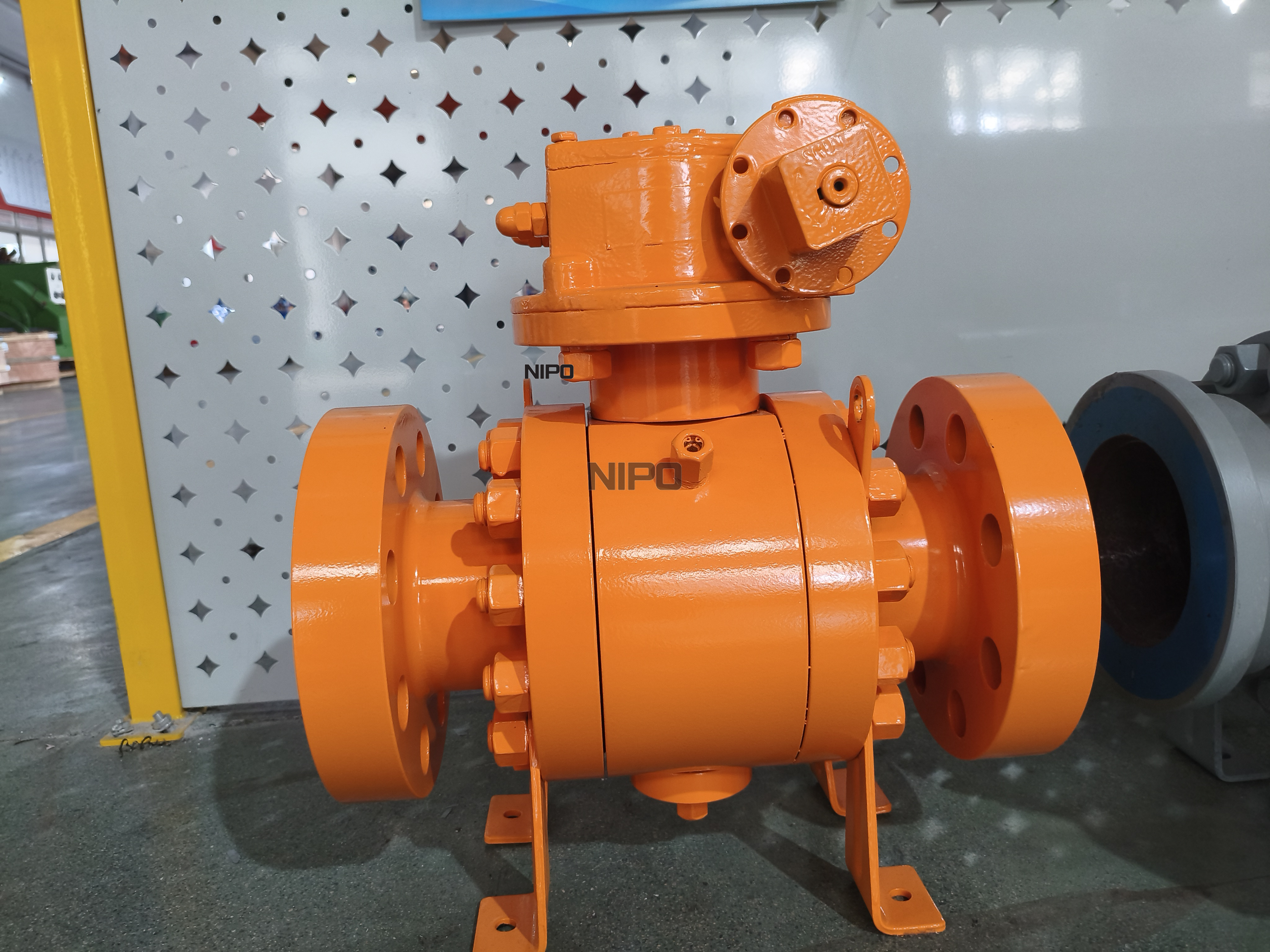

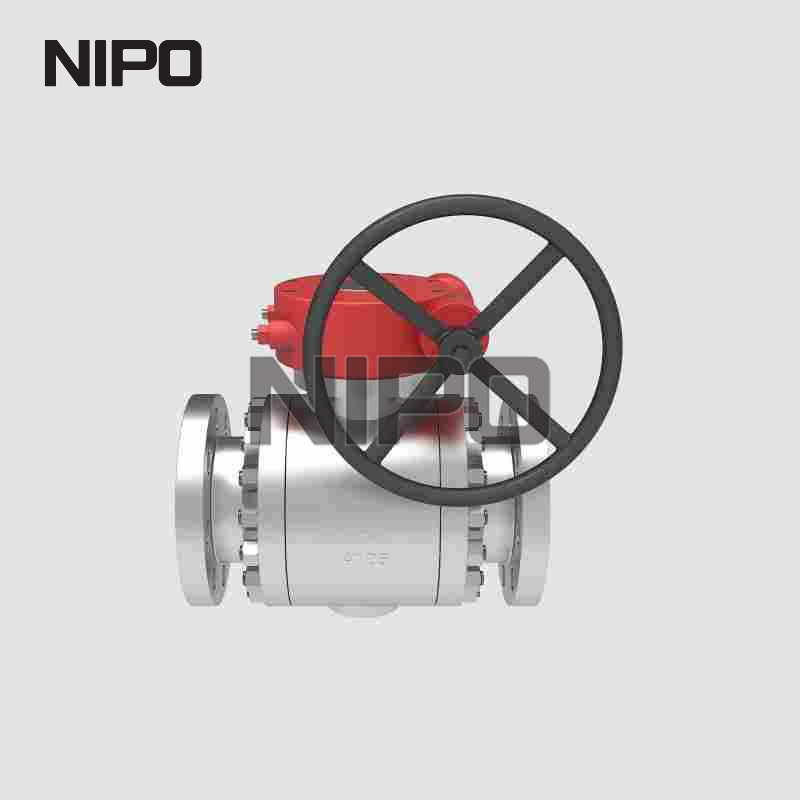

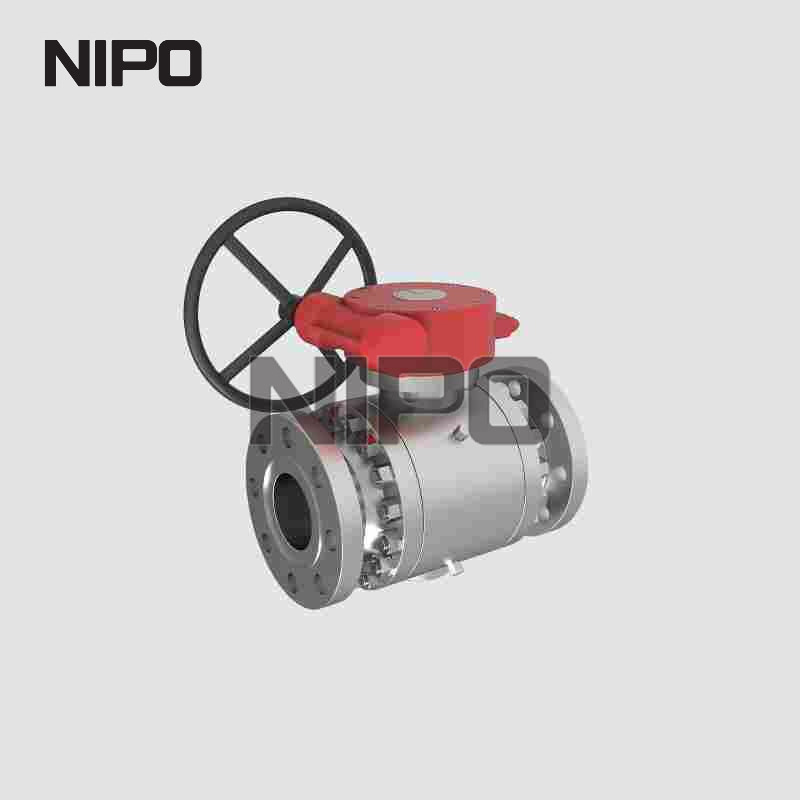

Válvula de bola con brida montada en muñón Q347F con engranaje accionado

Descripción general del producto

Válvula de bola con brida montada en muñón Q347F con engranaje accionado

Estándar de materiales:

• Diseño y fabricación : API 602, BS5352, ANSI B16.34

• Conexiones finales :

  Soldadura a encaje según ANSI B16.11 / JB/T1751;

  Roscado según ANSI B1.20.1 / JB/T7306;

  Soldadura a tope según ANSI B16.25 / JB/T12224;

  Bridado según ANSI B16.5 / JB79.

• Inspección y pruebas : API 598, GB/T13927, JB/T9092

• Construcción : Bonete atornillado (BB) OS&Y o Bonete soldado (WB) OS&Y

• Cumplimiento de materiales : Todos los materiales siguen los requisitos ANSI/ASTM.

• Materiales de carrocería disponibles : A105, LF2, F11, F22, 304(L), 316(L), F347, F321, F51, Monel, Alloy 20 y más.

Principio de funcionamiento de la válvula de bola con brida

Una válvula de bola con brida logra un cierre hermético con solo una rotación de 90 grados y un par de operación bajo.

La cavidad interior de paso total del cuerpo de la válvula proporciona una trayectoria de flujo recta con una resistencia mínima al flujo del medio.

Las válvulas de bola generalmente se aplican para servicio de apertura y cierre totales. Con un diseño actualizado, las válvulas de bola también se pueden utilizar para estrangular y controlar el flujo.

Cuando la válvula está en posición cerrada, la bola es presionada contra el asiento por la fuerza mecánica del vástago.

Cuando se gira el volante en sentido antihorario, el vástago se mueve en dirección inversa. La superficie plana angular en la parte inferior del vástago levanta la bola del asiento de la válvula para abrir la válvula.

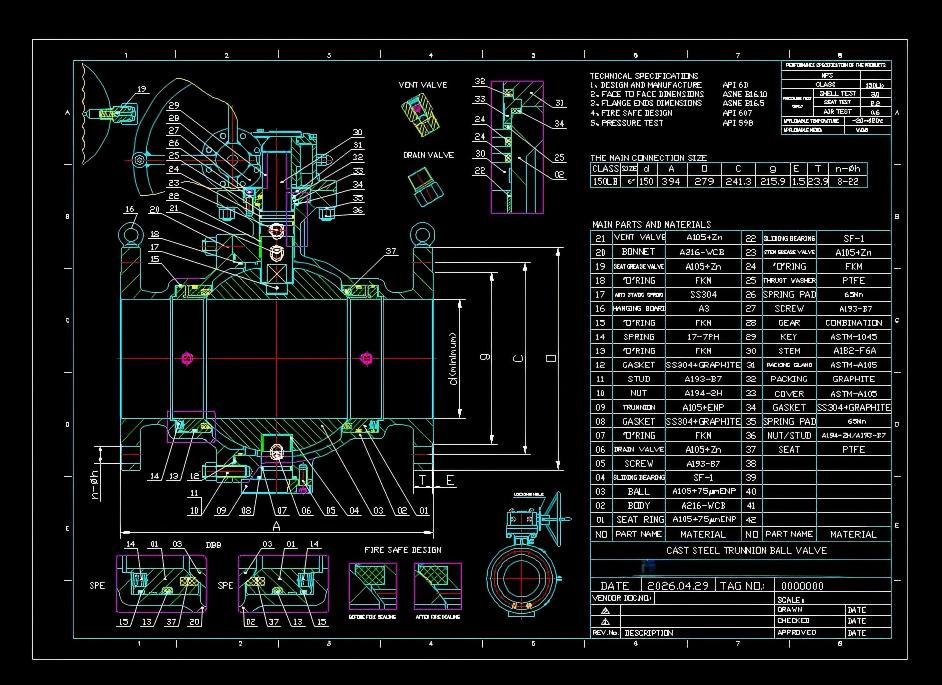

Estructural

1. Diseño de bola montada en muñón La bola se fija mediante ejes de muñón superior e inferior, no flota. La presión de la tubería empuja los anillos del asiento contra la superficie de la bola para lograr el sellado; La bola en sí no flota axialmente.

2. Asiento flotante con resorte. Anillos de asiento precargados con resorte en ambos lados. Los resortes empujan el asiento hacia la bola para garantizar un sellado hermético bajo baja presión; El asiento se retrae bajo un empuje medio de alta presión. La capacidad de doble bloqueo y purga (DBB) está disponible.

3. Conexión de extremo bridado Extremo de brida completa, instalación atornillada, adecuada para tuberías de alta presión de servicio pesado, fácil mantenimiento y desmontaje.

4. Funcionamiento con caja de cambios Equipado con operador de tornillo sin fin. Reduce el par de operación, permite una fácil apertura y cierre manual para válvulas de gran tamaño/alta presión, sin necesidad de fuerza excesiva.

5. Vástago antiexplosión La estructura del vástago antiexplosión evita la expulsión del vástago bajo presión de la cavidad interna. Vástago con dispositivo antiestático, eliminando la electricidad estática generada entre la bola y los asientos.

6. Función de alivio de presión de la cavidad Cuando el medio atrapado dentro de la cavidad de la válvula se calienta y la presión aumenta, el exceso de presión puede empujar el asiento lejos de la bola y el alivio hacia el lado de la tubería, protegiendo el cuerpo de la válvula.

7. Inserto de asiento de PTFE con sellado F de asiento blando , rendimiento de cierre hermético.

Ventajas

• Estructura de bola de muñón: par de funcionamiento bajo incluso en condiciones de trabajo de gran tamaño y alta presión. Adecuado para tamaños de gran diámetro DN100 y superiores.

• El asiento flotante accionado por resorte proporciona un cierre hermético bidireccional confiable tanto para baja como para alta presión.

• El operador de la caja de cambios reduce en gran medida el torque manual, lo que es conveniente para la operación manual en el sitio.

• El vástago antiexplosión y la función antiestática mejoran la seguridad operativa en medios inflamables de petróleo y gas.

• Rendimiento DBB disponible para aislamiento seguro y ventilación de cavidades durante el mantenimiento.

• La conexión bridada ofrece alta resistencia estructural, conveniente para instalación, inspección y reemplazo.

• La función de autoralivio de la cavidad evita daños por sobrepresión causados ​​por la expansión térmica media dentro de la cavidad corporal.

• Larga vida útil, rendimiento estable para un servicio de tubería de proceso continuo a largo plazo.

Aplicación y estándares

Adecuado para petróleo, gas natural, petroquímicos, centrales eléctricas y transmisión por tuberías.

Cumplimiento: API 6D, ASME B16.34, ASME B16.5, API 598.
