Descripción general del producto:

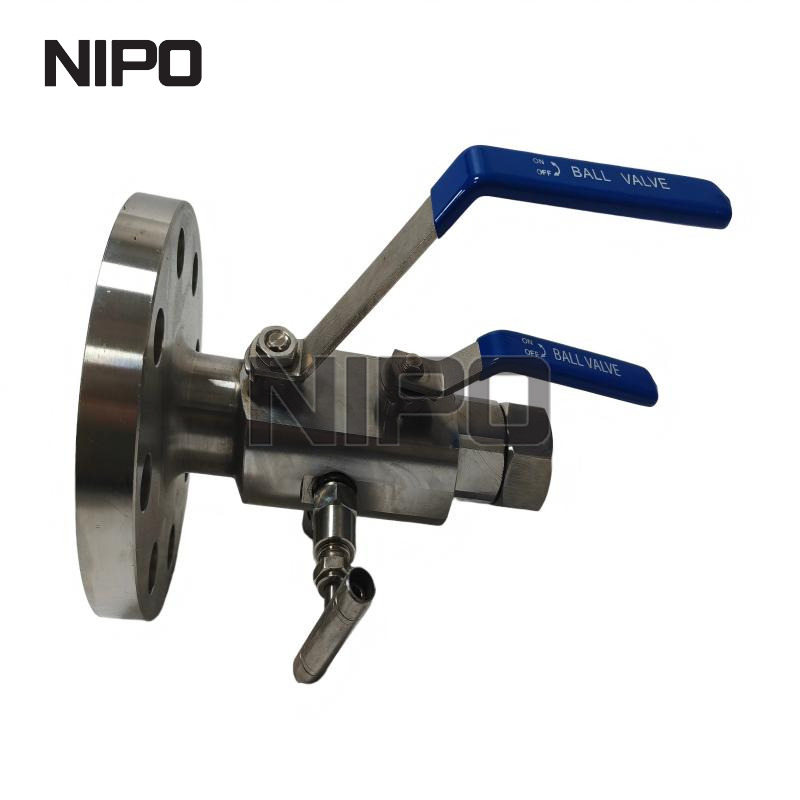

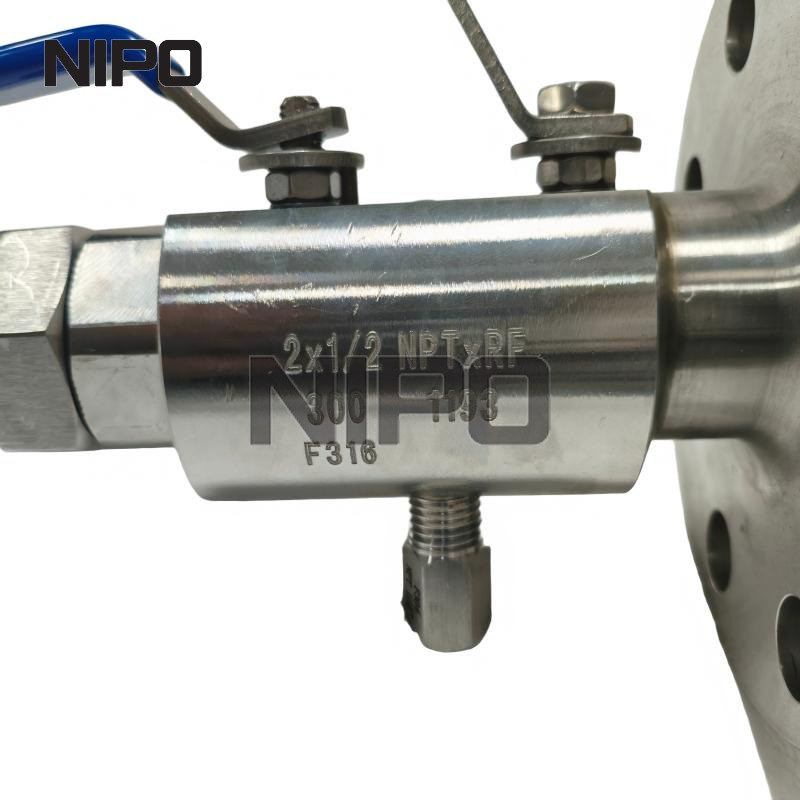

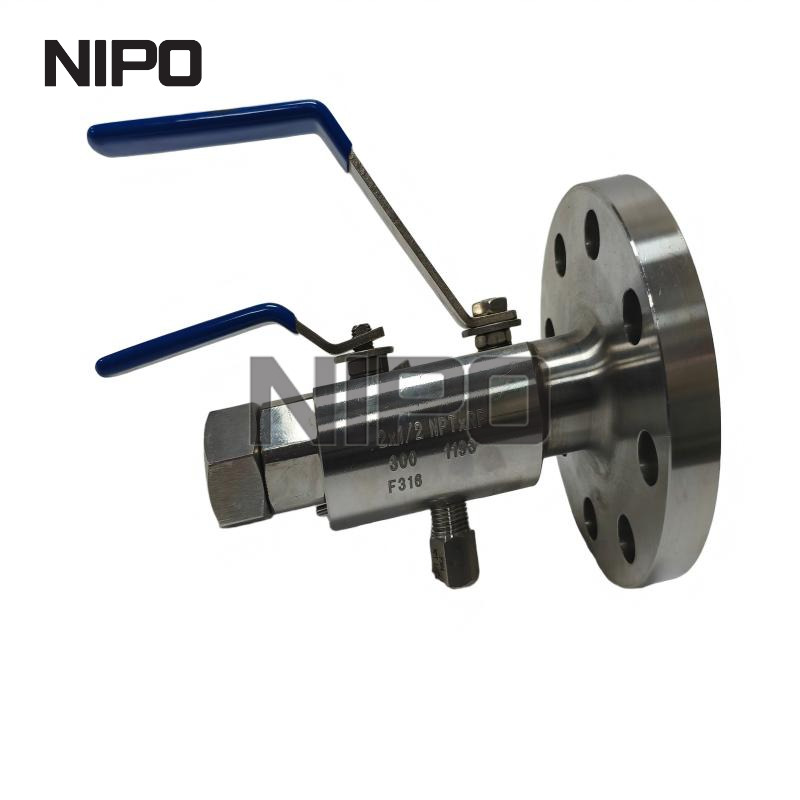

La válvula de bola integral de doble bloqueo y purga (DBB) combina dos válvulas de bola de aislamiento más una válvula de aguja de purga dentro de una sola unidad de cuerpo forjado. Esta válvula DBB de brida a rosca se usa ampliamente para muestreo de instrumentos, aislamiento de transmisores de presión y mantenimiento de tuberías en las industrias de petróleo y gas, petroquímica, química y energética.

Características del producto:

Materiales disponibles:

• Cuerpo: SS304, SS316, SS316L

• Bola y vástago: acero inoxidable

• Asiento: PTFE / R‑PTFE

• Mango: Acero al carbono con revestimiento azul

Ámbito de aplicación:

• Producción de petróleo y gas

• Planta petroquímica

• Industria de procesamiento químico

• Sistema de instrumentos de la planta de energía.

• Sistema de muestreo de tuberías

• Transmisor de presión y aislamiento de manómetro

¿Cómo funciona una válvula DBB integral?

Válvula integral DBB (doble bloqueo y purga integral) : dos sellos de bloque independientes + puerto de purga incorporado, todos mecanizados dentro de un solo cuerpo de válvula forjado , que reemplaza el conjunto de campo tradicional de 2 válvulas de bloqueo separadas más una válvula de purgaAthena SR..

Estructura central

1. Un cuerpo forjado integral : sin juntas de brida intermedia → menos puntos de fuga externos

2. Dos barreras de sellado independientes : asiento aguas arriba/asiento aguas abajo (asientos con resorte para DBB tipo muñón de bola)

3. Cavidad intermedia : espacio sellado entre los dos asientos de sellado.

4. Válvula/puerto de purga integrado : se conecta directamente a la cavidad intermedia, generalmente una pequeña aguja o válvula de bola en el lado/parte inferior del cuerpo.

Principio de funcionamiento

① Doble bloque (modo de aislamiento)

Cuando la válvula está completamente cerrada:

• El asiento aguas arriba forma la primera barrera de sellado que contiene presión y bloquea el fluido de proceso entrante.

• El asiento aguas abajo forma la segunda barrera de sellado independiente..

• Incluso si un asiento sufre fugas o daños menores, el segundo asiento aún proporciona seguridad de aislamiento.

• Entre los dos asientos se forma una cavidad intermedia atrapada.

② Purga (paso de verificación de fugas y ventilación)

Abra la válvula de purga incorporada:

• Ventila/drena la presión atrapada y el medio residual dentro de la cavidad intermedia.

• Si sale fluido o presión continuamente por el puerto de purga, esto demuestra que el sello aguas arriba tiene una fuga.

• Si el puerto de purga muestra presión cero, los operadores confirman un doble aislamiento confiable antes del mantenimiento posterior, muestreo o trabajo con instrumentos.

③ Servicio normal (válvula abierta)

Ambos asientos de sellado se levantan, el fluido fluye directamente a través de la válvula y el puerto de purga permanece cerrado.

Definición API 6D: Una válvula DBB es una válvula única con dos superficies de asiento que, en posición cerrada, proporciona sellado contra la presión de ambos extremos, con posibilidad de purgar la cavidad entre los asientos.
