Válvula de mariposa de alto rendimiento con doble compensación

Descripción general del producto

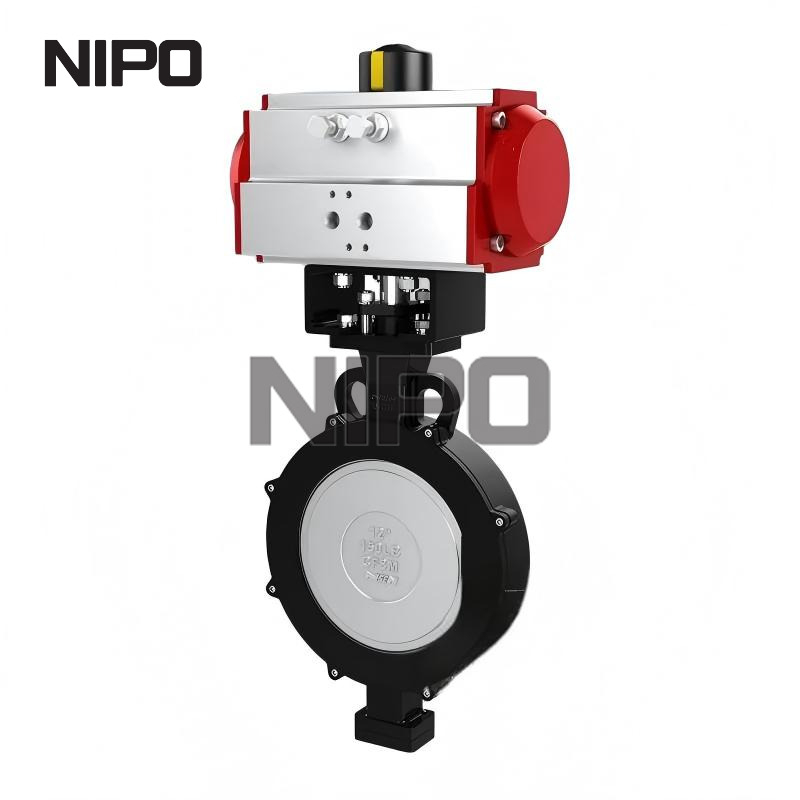

Las válvulas de mariposa NIPO de alto rendimiento tienen un diseño de doble desplazamiento. Nuestro exclusivo diseño de sello de empaque de carga viva se adopta con buena elasticidad y alta confiabilidad. La estructura de sellado tipo labio puede compensar los cambios de temperatura y presión.

• Vástago a prueba de explosiones

• API 6FA seguro contra incendios

• Diseño de 2 ejes divididos

• Gran capacidad de flujo

• Menor par

• Cierre hermético

Descripción del Producto

Rango de tamaño: 2'-40' (50mm-1000mm)

Clasificación de presión: ASME 150 LB, 300 LB

Rango de temperatura: -46 ℃ – +200 ℃

Conexión: Oblea, Lug, Soldadura a tope, Brida doble

Material: acero al carbono, acero inoxidable, bronce de aluminio, titanio, Monel, Hastelloy, etc.

Operación: Palanca, Engranaje, Neumático, OP Eléctrico

Marcado de válvula: MSS-SP-25,
Diseño y fabricación: API 609, EN 593, ASME B16.34
Dimensión cara a cara: API 609, ISO 5752 Conexión final: ASME B16.5, ASME B16.47, EN 1092, JIS B2210, GOST 12815
Prueba e inspección: API 598, EN 12266, ISO 5208, ANSI B16.104
Brida superior: ISO 5211

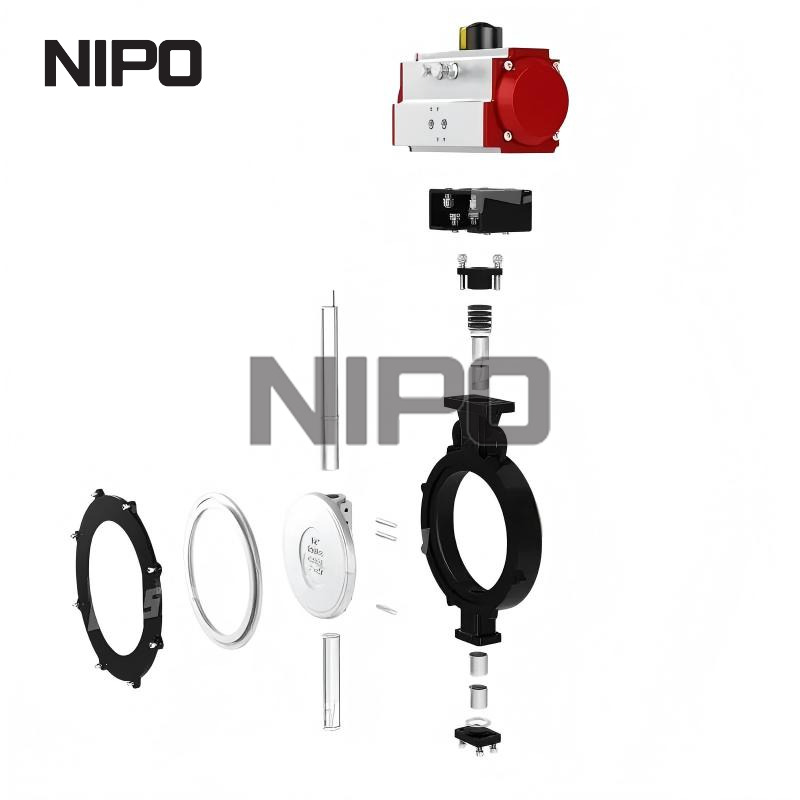

Estructura

Estructura de doble compensación

Sistema de empaquetadura con carga dinámica Generalmente, la gente sólo se concentra en la fuga interna que ocurre en la parte del asiento, pero ignora el problema de fuga externa, es decir, la fuga de la parte del empaque. El diseño de empaquetadura con carga viva y estructura combinada garantiza que la válvula de mariposa NIPO pueda cumplir con el máximo. fugas ≤20 ppm. Hace que el sellado del empaque sea confiable y prolonga el período del empaque sin mantenimiento.

Diseño de vástago anti-explosión

La estructura anti-explosión se proporciona en la parte superior del eje para evitar que el eje se salga del casquillo en caso de rotura accidental del eje.

Empaquetadura de vástago ajustable

El sistema de empaque se puede ajustar a través de un perno hexagonal, sin quitar el actuador. El sistema de empaque consta de un prensaestopas, un perno, una tuerca hexagonal y una arandela. El ajuste normal se puede realizar girando el perno hexagonal de 1/4 de vuelta.

Asiento extraíble para un cómodo mantenimiento del asiento

El asiento se puede reemplazar quitando los insertos sin necesidad de desmontar el disco y el eje.

Ventaja

En comparación con el otro tipo de válvula, la mariposa de alto rendimiento obtuvo la siguiente ventaja.

- Fácil instalación y mantenimiento

-Se ha demostrado que la válvula de mariposa de alto rendimiento es una solución eficiente en condiciones de trabajo a alta temperatura y alta presión.

-Par mucho menor, también podría ahorrar el costo del actuador

-Peso más ligero y volumen más pequeño en comparación con válvulas de tapón, válvulas de bola, válvulas de compuerta, válvulas de globo y válvulas de retención del mismo tamaño.

Solicitud

• Planta petroquímica
• Refinería
• Plataforma costa afuera
• Planta eléctrica
• GNL
• Planta metalúrgica
• Pulpa y papel
• Sistema industrial
