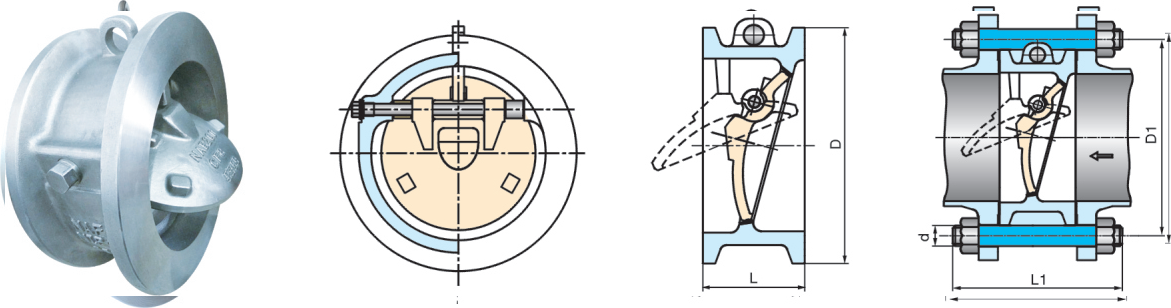

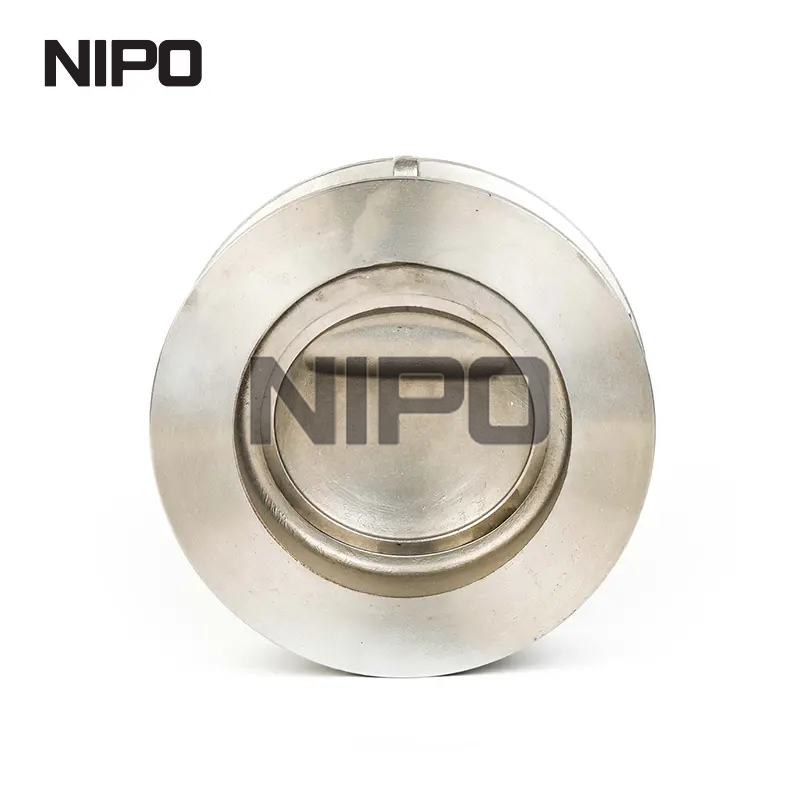

Válvula de retención de disco basculante tipo wafer sin retenedor

La válvula de retención tipo wafer es aplicable a varias tuberías con presión nominal de PN1.0 Mpa~42.0Mpa, clase 150LB~2500LB y diámetro nominal de DN15~1200mm, NPS 1/2-48 y temperatura de trabajo de -196~540 grados Celsius para usarse como protección contra el reflujo del medio. La selección de diferentes materiales se puede aplicar al medio que incluye agua, vapor, aceites, ácido nítrico, acetida, medio oxidante fuerte y urea, etc.

1) Tamaño: 3' - 40'
2) Clase: 150 lbs - 900 lbs

Normas técnicas:
1) Diseño y fabricación: API 6D
2) Cara a cara: ANSI B16.10
3) Extremo de brida: ANSI B16.5
4) Inspección y prueba: API 598

Materiales principales:
1) Cuerpo: CS/SS - WCB, WCA, WCC, A351, A744, 304, 304L, 316, 316L
2) Disco: Acero inoxidable - A351, 420S, S42000, 304, 304L, 316, 316L
3) Vástago y sellado superficie: A351, A744, 304, 304L, 316, 316L

Características del producto

Según API594
Cara a cara según ANSI B 16.10
Dimensión de los extremos de brida ANSI B 16.5/ANSI B 16.47
Pruebas de inspección final según API598.

Materiales
Acero al carbono, Acero inoxidable. Acero aleado, etc.

Protección contra la corrosión
Recubrimiento epóxico interior y exterior

Temperatura aplicable: -196-540 Materia prima diferente para diferentes temperaturas de trabajo
Medio aplicable: Agua, aceite, gas y otros medios de causticidad (materia prima diferente para medios diferentes)
